Визуальные наблюдения объектов глубокого неба с 20-дюймовым телескопом вдали от города

Entries in this blog

Иван Малый

Основные данные



Официальное наименование “Sky-Watcher Stargate 500P SynScan”. Телескоп Ньютона на моторизованной, компьютеризованной альт-азимутальной монтировке, с сотовым зеркалом и конструкцией из алюминия. Диаметр объектива 20 дюймов, заявленный как 508 мм. Номинальное фокусное расстояние 2000 мм, фокальное отношение 3,93.







5cb0c270c9519_stargate20.jpg.10c5f64d8cb

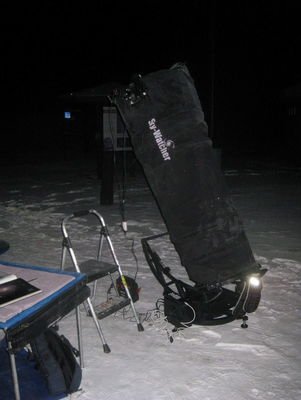

Телескоп автора в ходе зимних наблюдений. Все фотографии и иные иллюстрации – автора.







Конструктивные особенности



Основные детали конструкции отлиты из алюминия, что делает возможным применение эффективных профилей, которые обеспечивают жесткость при относительно малом весе. Как результат, один человек может переносить телескоп на короткие расстояния и загружать в автомобиль (в четырех частях – монтировка, конструкция с первичным зеркалом, стержни для фермы, и кольцо со вторичным зеркалом), а собранная конструкция обладает большой жесткостью и устойчивостью к вибрациям, даже при сильной ветровой нагрузке. По сравнению с имеющимися на рынке моделями других производителей, телескоп нельзя характеризовать ни как «ультра-легкий», ни как «ультра-компактный». Вес двух основный частей (монтировка и конструкция с первичным зеркалом) – 25-30 кг каждая, и нескладывающиеся полозья ориентации по высоте выступают далеко за габариты конструкции. Тем не менее, телескоп можно успешно транспортировать в автомобиле «Гольф».



5cb0c16d40e98_vbagazhnike.jpg.610e0acba8

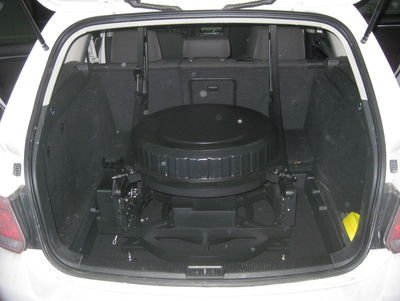

Нижняя часть разобранного телескопа в багажнике «Гольф Вариант»







secondary.jpg.760d9c60545b94d525cd546555

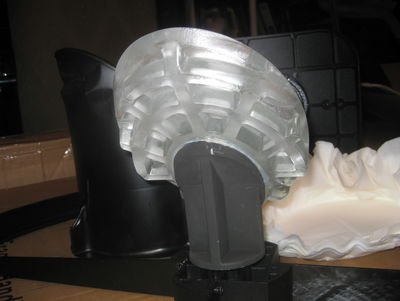

Вторичное зеркало на фоне своего чехла (сзади слева)







Вторичное зеркало смонтировано на относительно тонком стержне и отлито по открытой сотовой схеме. Первичное сплавлено из отдельных блоков стекла по конусно-бутербродной схеме с радиальными ребрами жесткости под рабочей поверхностью, образованной относительно тонким (~2 см) диском. Это позволяет не разгружать первичное зеркало, а монтировать его на одном полом стержне, напоминающем те, что применяются в популярных моделях телескопов Шмидта- или Максутова-Кассегрена. В данном случае, стержень не проходит через зеркало насквозь.







primary.jpg.de21256e1437b92ee9014e64b6e0

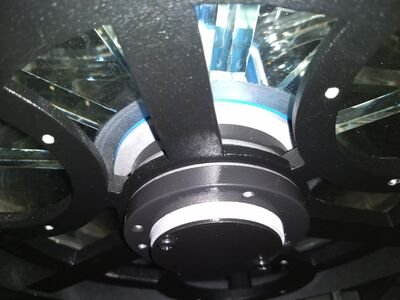

Вид снизу на центральную часть первичного зеркала и его крепление. Сквозь задний стеклянный диск бутербродной конструкции зеркала видны радиальные ребра жесткости. В центре – стержень, на который насажено зеркало. Синяя полоска по краю стержня - упомянутый в тексте силикон.







Поворот по азимуту осуществляется по спрятанному в конструкции подшипнику большого диаметра. Поворот по высоте – качением уже упомянутых направляющих большого диаметра по двум колесам малого диаметра с каждой стороны. Моторизованный привод по азимуту – на оси, как у меньших по размеру моделей Sky-Watcher и Orion, а по высоте – посредством стального тросика. Последний напоминает популярную систему Servo-CAT, устанавливаемую, например, на телескопы Obsession. Для управления используется стандартная для телескопов Sky-Watcher система SynScan.



Модель является определенным шагом вперед в конструировании телескопов для любителей. Конкурентами в производстве любительских телескопов большого диаметра с металлическими конструкциями можно считать Explore Scientific с их особо короткофокусной (F/3,6) 20-дюймовой моделью, которая выпускается только в немоторизованном варианте, и уважаемую, но кустарную мастерскую Star Structure, 20-дюймовая модель которой тяжелее и не предназначена для переноски одним человеком вручную. Конструкция же первичного зеркала Sky-Watcher Stargate уникальна. Она продолжает идею сотово-конических зеркал диаметром 14-16 дюймов, но прибегает к технологии “fusion”, которая серийными производителями любительской оптики ранее не использовалась.







Качество механики



Основные детали конструкции и их сборка выказывают отменное качество их производства. Достаточно сказать, что латеральный люфт в направляющих по высоте не более 1 мм (против 4-5 у Obsession того же размера), и после разборки, транспортировки по плохим дорогам, и последующей сборки коллимация в двойном ходе лазерного луча отклоняется, как правило, лишь на пару миллиметров. Таково же его отклонение при движении в диапазоне ориентации по высоте. Последний показатель не идеален, но соответствует жесткости 20-дюймового Obsession F/5.



В то же время, некоторые структурно менее значимые детали выполнены плохо. Так, крепление упомянутого приводного тросика должно обеспечиваться четырьмя болтами, но в отличие от конструктивно важных, эти отверстия, очевидно, просверлены вручную и неточно соответствуют отверстиям в детали, через которую проходит трос. В результате, трос под натяжением удерживается только тремя болтами – по счастью, теми, чья ориентация достаточна для распределения нагрузки. Алюминиевую же крышку для пружины натяжения троса вообще не удается закрепить на просверленных неточно отверстиях. К счастью или несчастью, функциональность этой крышки в любом случае сомнительна.



Существенным браком является непрямоугольность одного из углов основания, на котором размещаются четыре опоры направляющих ориентации по высоте. Одна из них в результате непараллельна остальным и вызывает заедание механизма. В свою очередь, это вызывает проскальзывание приводного тросика и потерю ориентации в управляющем компьютере. Для пользователя это выглядит как крайняя неточность системы go-to. Данный дефект типичен и наблюдался другими владельцами этой модели. Устраняется он за минуту работы путем придания параллельности неправильно сидящей опоре, но не от каждого покупателя можно ожидать требуемых для этого навыков диагностирования и обслуживания техники.



Вторым типичным дефектом, а точнее недоделкой, является неполное закрепление стержня, на котором насажено первичное зеркало, в механизме юстировки. Стержень и его возможная регулировка не описаны в инструкции. Он удерживается в шайбе большого диаметра, через которую проходят болты юстировки, двумя крупными гайками, и эти гайки недостаточно затянуты перед отправкой с фабрики. Как результат, телескоп не удерживает коллимацию при движении в диапазоне ориентации по высоте. В моем экземпляре затягивание упомянутых гаек полностью устранило проблему. В телескопах же, проданных другим знакомым владельцам, силикон, крепящий зеркало к центральному стержню, по неизвестной причине отсутствует по периметру крепления, и после закрепления стержня в юстировочном механизме остаются колебания собственно зеркала на стержне. Коллимация при движении телескопа по высоте в этом случае поддерживается недостаточно, и владельцы вынужденны изобретать дополнительные способы стабилизации зеркала.







Точность go-to



После устранения упомянутого брака в конструкции проявляются свойства собственно системы go-to. Инструкция перечисляет правила выбора звезд для ориентации системы и утверждает, что система SynScan способна предлагать пары звезд, которые удовлетворяют этим правилам, для каждой даты и времени. На практике, алгоритм очевидно ошибочен и звезды заявленным критериям не удовлетворяют. Ошибки ориентации достигают по меньшей мере 2 градусов. Ручной выбор звезд, удовлетворяющих прописанным правилам улучшает точность, хотя и не всякий раз. Очевидно, алгоритм ориентации по двум звездам чувствителен к сингулярности (неопределенности) вокруг небесного полюса. Выбор звезд вдали от зенита, полюса, горизонта, и противоположных одна другой точек ведет к точной ориентации. Владельцы иных телескопов c системой SynScan, вероятно, будут уже знакомы с этими достаточно оправданными принципами выбора звезд.



Достигаемая правильным выбором звезд точность наведения на объекты глубокого неба – в пределах 20 минут дуги. Для сравнения, это считалось бы хорошей точностью для телескопов такого размера, управляемых популярной системой ServoCAT/Argo Navis. Более того, при использовании двух звезд, достаточно далеко отстоящих одна от другой, но из того же квадранта, что наблюдаемые в последующем объекты, точность – в пределах 10 минут дуги. При использовании же функции особо точного наведения, которая запоминает дополнительную звезду (или объект) вблизи цели – порядка 3-х минут или меньше. После правильно проведенной первоначальной ориентации по двум звездам, моторы удерживают объекты глубокого неба в центре поля зрения даже на достаточно большом увеличении в течение не менее часа. Никакого прерывистого движения или вибрации не заметно даже на высоких увеличениях (500Х).







Другие замечания



Телескоп собирается и разбирается приблизительно за час работы одного человека. Высота кольца со вторичным зеркалом над уровнем земли – около 2 метров. Я собираю телескоп, стоя на земле, но при наблюдениях объектов выше приблизительно 45 градусов пользуюсь короткой складной лестницей. Для предотвращения запотевания (или замерзания) вторичного зеркала используется обогревательный элемент (самый большой из поставляемых фирмой Kendrick), приклеенный по основному ребру жесткости на обратной стороне этого необычного сотового зеркала. Кожух, поставляемый с телескопом, защищает тонкое первичное зеркало от запотевания даже при многочасовых наблюдениях во влажных условиях. При надевании кожуха на ферму из шести стержней представляет некоторую трудность задача устранения его провисания перед первичным зеркалом, так как стержни фермы располагаются необычно близко к первичному зеркалу. Эта работа добавляет время к сборке даже после приобретения определенного навыка. По моим наблюдениям, входящие в комплект шесть скобок, которыми предлагается соединять соседние стержни фермы, не оказывают влияния на жесткость или вибрационную устойчивость конструкции. Их истинная функция, очевидно, состоит в предотвращении соскальзывания кожуха, который ложится на скобки вшитыми в него полугибкими ребрами. Так же вследствие близости закрепления стержней фермы к первичному зеркалу, при сборке телескопа с целью последующих наблюдений защитную крышку первичного зеркала требуется (вопреки инструкции) снять перед установкой стержней, так как после сборки она оказывается блокирована ими. Таким образом, при сборке и разборке в темноте необходима особая осторожность при вставке и удалении стержней, чтобы не повредить край зеркала. В то же время можно отметить, что крышка, выполненная из специально отформованной пластмассы, представляет собой удачный компромисс между массой и степенью защиты зеркала при транспортировке и хранении телескопа.







Качество оптики



По счастливому стечению обстоятельств, в течение 15-ти месяцев с начала моих наблюдений с этим телескопом низкая турбулентность атмосферы наблюдалась необычно часто. Телескопу требуется около 3-х часов для уравновешивания температуры с окружающей средой (точнее, для того, чтобы «догнать» обычно падающую с наступлением ночи температуру). После достижения приблизительного равновесия и при низкой турбулентности, телескоп на больших увеличениях при наблюдении звезд показывает диск Эйри и два дифракционных кольца. Диск устойчиво не круглый и имеет относительно четкие края, кольца устойчиво разорваны и имеют яркие сегменты. Дифракционная картина указывает на трех-, а возможно и четырехкратное снижение разрешения по сравнению с идеальной апертурой того же размера. Таким образом, владельцы 6-дюймовых апохроматических рефракторов, наблюдающие планеты с тропических островов или из мест расположения профессиональных обсерваторий, и желающие повысить доступное им разрешение приобретением телескопа-рефлектора, будут неудовлетворены данным Sky-Watcher.



Вне фокуса очевидна недокомпенсация. Тест Роддье (компьютеризированный вариант знакомого любителям тестирования по звездам вне фокуса), проведенный технически образованным владельцем этой модели, показал среднеквадратичную ошибку волнового фронта около лямбда/5 и недокомпенсацию около лямбда/6. Это соотносится со слышаным мною от технического сотрудника Sky-Watcher критерием лямбда/4 для этой серии телескопов. При этом можно отметить, что означенный критерий контроля качества применялся к изготовлению первичного зеркала, в то время как тест Роддье испытывал весь телескоп в реальных условиях астрономических наблюдений. Качество оптики явно отвечает предположительному назначению телескопа – визуальным наблюдениям из доступных большинству любителей точек, где турбулентность почти никогда не опускается ниже 1 секунды дуги.



Никаких отражений, рассеяния и т.п., которые бы могли нанести вред наблюдениям туманных объектов, не заметно при наблюдениях под темным небом. Использование корректора комы Paracorr улучшает четкость звезд на периферии поля зрения и рекомендуется при наблюдении звездных скоплений большого углового размера. С этим телескопом, как и с любыми другими короткофокусными телескопами Ньютона, многие любители предпочтут пользоваться корректором постоянно. Наблюдения в следующем разделе, однако, все были выполнены без корректора.







Показательные наблюдения



Светособирающая способность, передача контраста и разрешение телескопа в практических условиях наблюдения под темным небом могут быть продемонстрированы несколькими зарисовками, сделанными мною в течение последнего года. Среднее время наблюдения одного объекта, не считая собственно времени создания зарисовки, при этом было около одного часа. Любители, которые еще не знакомы с видом тусклых, слабоконтрастных деталей структуры галактик (моих излюбленных объектов для наблюдения), не должны ожидать таких результатов сразу после приобретения этого телескопа и выезда с ним под темное небо вдали от города. В то же время можно сказать с уверенностью, что каждый астроном, обладающий основными навыками наблюдения глубокого неба, отметит необычайную четкость в этом телескопе таких хорошо известных черт в структуре близлежащих галактик, как, например, спиральные рукава в М51 или экваториальная пыль в NGC 891.







5cb0c16f204e3_ngc3147.jpg.c609003ae3a5d5



Галактика NGC 3147 в Драконе, зарисовка карандашом. Север вверх. Мое третье наблюдение этого объекта из списка Herschel 400. Хотя данная галактика отчетливо видна даже в рефрактор диаметром 10 см под темным небом, это последнее наблюдение выявило намного больше деталей, чем предыдущие. В зарисовке виды с окуляром Ethos 8 и ES100 5.5 (250 и ~360Х) сведены вместе. Яркость неба 21,7m с кв. секунды.







5cb0c169cbfd3_ngc4054.jpg.e15c8fbbd9ce22



Тройная система галактик, известная как NGC 4054 или VV 136 (созвездие Большой Медведицы). Зарисовка карандашом. Ранее я наблюдал этот объект в 12-дюймовый телескоп и мог заметить лишь присутствие трех компонентов, в то время как в этом новом наблюдении проявилась их индивидуальная форма и даже элемент спиральной структуры главной галактики, известной отдельно как VV 136a или SDSS J120312.46+575336.4. Угловой размер всей системы – около 1 мин дуги, и в зарисованном поле зрения нет видимых звезд. Виды с окулярами ES100 5.5 и Zeiss Abbe II 4 (~360 и 500Х) сведены в зарисовке вместе. Север вверх. Яркость неба при наблюдении – 21,5m с кв. секунды. Следует отметить, что данное наблюдение проводилось при сильном ветре. Хотя наблюдения требовалось прерывать при особо сильных порывах (в том числе, чтобы не упасть с лестницы), телескоп не сдвигался и продолжал следить за объектом в течение двух часов, которые потребовались, чтобы выявить все детали и закончить зарисовку.







M96.jpg.e5f4fb0389b4da6053e4f6d23992ff3f



Галактика M96 в созвездии Льва. Окуляр Ethos 8 (250Х). Яркость неба 21,4m с кв. сек.







5cb0c16e8aff4_NGC2903.jpg.318d57da6827b1



Галактика NGC 2903, также во Льве. Те же условия наблюдения, что в последней зарисовке. Север так же приблизительно вверх.







Заключение



Телескоп демонстрирует лидирующее положение бренда Sky-Watcher в предоставлении астрономам-любителям новой техники в данном сегменте рынка. Его можно смело рекомендовать достаточно опытным пользователям крупных телескопов с определенными навыками диагностики и устранения неполадок в такого рода аппаратуре. В руках же неподготовленного покупателя, характерные для данной модели недоделки весьма значительно ухудшат работу телескопа. Для любителя, транспортирующего телескоп такого оптического диаметра для наблюдений под темным небом и желающего загружать телескоп в автомобиль вручную и в одиночку, аналоги 20-дюймового Stargate на рынке отсутствуют (даже с учетом предложения талантливых кустарей), поскольку он не является компромиссной в плане механики «ультра-легкой» моделью. Потенциальному покупателю, который считает, что может пожертвовать двумя дюймами апертуры, можно указать на 18-дюймовую «классическую» модель марки Obsession как на проверенную временем альтернативу, а тому, кто готов загружать телескоп накатом – на алюминиевый Star Structure. Образцовое для сегмента отношение жесткости конструкции Sky-Watcher к массе достигается за счет хорошо рассчитанной формы отливаемых из алюминия основных элементов конструкции, а также тонкого зеркала с вплавленными ребрами жесткости. Апертура и качество этого телескопа открывают энтузиасту глубокого неба неописуемое разнообразие деталей в хорошо известных объектах, и даже многие галактики за пределами NGC раскрывают свою структуру.







Иван Малый







(Автор никак не связан со Sky-Watcher или какими-то ни было деловыми интересами в области астрономического оборудования.)



Иван Малый

2018.03.17. Новолуние. Первые продолжительные наблюдения с новым телескопом Skywatcher диаметром 20 дюймов (f = 1:4). Прозрачность средняя, турбулентность 5/10 по шкале Данжона-Куде. Яркость неба 20,6m с кв. секунды по Sky Quality Meter. Окуляр 24 мм Panoptic, корректор комы Paracorr с промежуточным увеличением 1,15х. В тексте описаний, С, Ю, З, В - кардинальные направления на небе. Фотографии - из Sloan Digital Sky Survey (некоммерческое использование разрешено). На фотографиях С вверх и З вправо.



М42. Туманность Ориона. Значительная неоднородность к ЗЮЗ от Трапеции, с темной чертой, врезающейся с ЮЮВ. Четкая темная черта пересекает с ВЮВ на ЗСЗ к СВ от Трапеции, с темным "пальцем", указывающим на последнюю. Сегмент туманности к ССВ от темной черты. Немного далее на С - М43, пересеченная запятая. В М42 - прямые "рукава" вытянуты вдоль темной черты. Вторая пара "рукавов" загибается на ЮЗ, Ю с крючком или "открывателем бутылок", направленным внутрь. Изогнутые "рукава" не вполне соединяются с отделенной, неправильной формы дугой, которая пунктирно завершает круг вокруг пустоты в центре. Пятнистые элементы туманности в центральной лакуне и вокруг.



М1. Крабовидная туманность. Очертания неправильной формы. Основная масса немного вытянута с С на Ю, узкое и более тусклое продолжение от ее Ю конца на В такой же длины, как основная масса. Более короткое и широкое продолжение от С конца основной массы на ЮЗ, той же яркости, что и основная масса.



М67. Рассеянное скопление в Раке. Хорошо обрамлено в "Паноптике". Изящное скопление почти одинаковых звезд. Имеет нечто вроде "бара" с СВ на ЮЗ. Яркая звезда с СВ стороны.



М44. Скопление Ясли. Довольно разбросанное даже в искателе.



m81.thumb.jpg.a8e9fc7e276fa61af6d8bf7837

М81. Галактика в Б. Медведице. Вытянутая центральная часть (С-Ю), более резко и плоско очерченная с З. Сконцентрирована к не вполне звездообразному ядру. Рукав от ЮЗ стороны на Ю, затем загибается на В и С и продолжается к центру от середины между 2 яркими звездами к СВ от галактики. ЮЮЗ и В сегменты ярче. Второй рукав начинается широким, раскрывающимся сегментом к ССВ от ядра и загибается на З и Ю, проходя через группу звезд, и снова становится более четко очерченным вдоль З стороны от центра. Вытянут дальше, чем двойная звезда Струве. К ЮВ от галактики 2 яркие звезды и к С от В из них - более тусклая, которая образует с ними прямоугольный треугольник. Последняя имеет 2 еще более тусклых спутника, ориентированных с С на Ю к З от нее. К С и В от этой звезды наблюдается довольно резкая черточка с более выраженным Ю концом - UGC 5336, Holmberg IX.



m82.thumb.jpg.9506de1a47ddf115e7952c9b02

М82. Очень сильно вытянута с ВСВ на ЗЮЗ. В конец загибается к С, З конец загибается на Ю. З половина ярче и резко переходит в тусклое продолжение, которое кажется смазанным в Ю направлении. В В половине яркая часть более компактна близко к центру и за ней следует довольно темный пробел, в основном с С, который отделяет ее от окончания, загибающегося на С. Последнее имеет вид, почти как отдельное звездное облако. В центре галактика пересечена двумя неравными темными чертами, которые до некоторой степени сходятся к СЗ и отграничивают сегмент относительно треугольной формы.



Также наблюдались М97 (Туманность Сова), М108, М109, М106 и М63, последняя и с окуляром Ethos f = 13 мм.



Корректор комы необходим с такими относительно широкопольными окулярами в данном телескопе. Наблюдения на более высоких увеличениях будут опубликованы в дальнейшем. Телескоп (моторизованная модель) на удивление устойчив к ветру. Ведение объекта отличное для визуальных наблюдений. Точность наведения, которая меня лично беспокоит мало, была пока не очень впечатляющая. Я не использовал режим точного наведения, который, как утверждается, обеспечивает погрешность в 5 минут дуги, и выравнивал основание телескопа только на глаз. При этом погрешность в сторонах неба со звездами, использовавшимися для калибровки, - до 20 минут, а в других - более 1 градуса. При наведении на фокус телескоп вибрирует мало. Смещение лазера после разборки и сборки - несколько миллиметров. Смещение лазера в двойном проходе при повороте телескопа по высоте - в пределах 2 мм, т.е. такое же, как в нашем Obsession.

Иван Малый

2018.03.05. Те же условия и инструмент (20 дюймов F/5), но прозрачность средняя и турбулентность 4/10 по шкале Данжона-Куде. Объекты из каталога пекулярных галактик Арпа в окрестности Рака. В тексте описаний, С, Ю, З, В - кардинальные направления на небе. Все фотографии - из Sloan Digital Sky Survey (некоммерческое использование разрешено). На фотографиях С вверх и З вправо.



5ab6858c674db_arp82.thumb.jpg.48e4ad01cd

Рак. Arp 82, "спутник на рукаве", NGC 2535-6. 13 мм - два ядра, рукава неясны. 8 мм - два рукава, СВ короче, ЮЗ указывает на спутник. Массивное круглое ядро. Рукава имеют массивные проксимальные сегменты с узлами, которые трудно удерживать взглядом. СВ заканчивается отделенным сгущением, которое образует широкий равнобедренный треугольник с двумя наиболее В из 3 звезд к ССЗ от галактики. ЮЗ рукав заканчивается удлиненным отдельным облаком, которое лежит на половине расстояния до спутника. Спутник маленький и тускло размыт к З и Ю с четким СЗ краем размытой зоны.



5ab6887d9d6ee_arp165.thumb.jpg.d54dc2660

Arp 165, "узкие филаменты", NGC 2418, Близнецы. Компактный объект между 2 звездами в 13 мм, узкое продолжение от СЗ стороны к С, совсем немного загибающееся на В, меньше диаметра ядра в длину. 8 мм, в дополнение к расположенным к ЗСЗ и ЮЮВ, делает видимыми более тусклую звезду к ВЮВ и ее спутник на пределе видимости, указывающий на галактику. Ядро выглядит меньше и интенсивно яркое, филамент теперь выглядит отделенным и начинается непосредственно к З от ядра. Теперь он длиннее, чем диаметр ядра, и наиболее ясно выражен к В от яркой звезды.



5ab68ae8d88d5_arp247.thumb.jpg.266a68b61

Arp 247, Рак, "кажущееся расщепление". IC 2338-9. Два ядра видны в 13 мм, наряду с IC 2341, овальной, к С. В 8 мм, 3 звезды ведут на СЗ от 2339. Ядро галактики сильно вытянуто с СВ на ЮЗ, ЮВ край острее. -38 имеет более компактное ядро и вытянута почти под прямым углом к -39. На ЮВ стороне -39 - намек на рукав в виде распространения периферии за пределы ядра к СВ, в то время как противоположная сторона периферии менее четкая.

Иван Малый

2018.03.04. Телескоп Obsession F/5 20 дюймов, окуляр Ethos 13 мм (и Explore Scientific 100° 5,5 мм, где особо указано). Яркость неба 20,8m с кв. секунды по Sky Quality Meter (сильное отражение от снега). Рак, рядом с φ. В тексте описаний, С, Ю, З, В - кардинальные направления на небе. Все фотографии - из Sloan Digital Sky Survey (некоммерческое использование разрешено).



5aac7b7b26d36_UGC4425.thumb.jpg.25811078

UGC 4425. Изящная слегка изогнутая, утончающаяся дуга на СЗ. Намек на симметричную на ЮВ с более явным вытянутым окончанием. Тусклое, но ясно очерченное, незвездное на вид ядро. В целом длина как расстояние между двумя звездами к ЮВ.



5aac7c05b839a_UGC4395.thumb.jpg.aeefd218

UGC 4395. Рядом с той же звездой (φ), UGC 4395 из FGC (Каталога плоских галактик) имеет маленькое, ясно видимое круглое ядро, образующее равнобедренный треугольник с тусклой звездой внутри треугольника более ярких звезд к З. Продолжение распространяется, сдвинутое от ядра к СВ, к тусклой звезде на СЗ. Симметричное продолжение не выражено. Лучше выражено в 5,5 мм.



5aac7c1e62ee4_PGC86395.thumb.jpg.3d67d1c

PGC 86395, известная как "Морской конек" или "Сосулька", далее к З, к ЗСЗ от яркой звезды. Неравная пара звезд далее на ССЗ, 2 звезды на грани видимости между галактикой и яркой звездой, к ССВ от медианы. Последние две видны только в  5,5 мм. Галактика сразу бросается в глаза в 13 мм, распространяется к С прямо от звезды и имеет яркое, незвездное на вид ядро и касающийся тупой сегмент к С от него. В 5,5 мм сегмент - ясно очерченное вытянутое облако, ядро чисто разрешено от звезды к Ю. Неясно соединенное звездное облако к З от звезды. Узелок на его Ю конце виден периодически.



Турбулентность высокая (2/10 по шкале Данжона-Куде), но ветра нет. -7, прозрачность выше средней.
