Очень кстати! Отличный материал. Из моего скромного опыта: Ставить большие (более 120мм) куллера вообще неэффективно. Недавно все таки приделал обычный 80мм куллер с макс. оборотами почти в 3500 в мин. В поле еще не проверял, но судя потому как засасывает в "передок" пакеты и бумагу, думаю норм. должно быть. Еще при выборе куллера стоит опираться на его собственную производительность  м3

Share this post


Link to post





 куллера стоит опираться на его собственную производительность  м3



Если бы ее еще указывали :(

Share this post


Link to post

Если бы ее еще указывали :(

Ну если верить им. На некоторых сайтах указывают.

Share this post


Link to post

В целом понятно, что лучше сбоку делать на вдув и выдув. Для планет особо актуально.

Share this post


Link to post

А то ж ;)

Share this post


Link to post

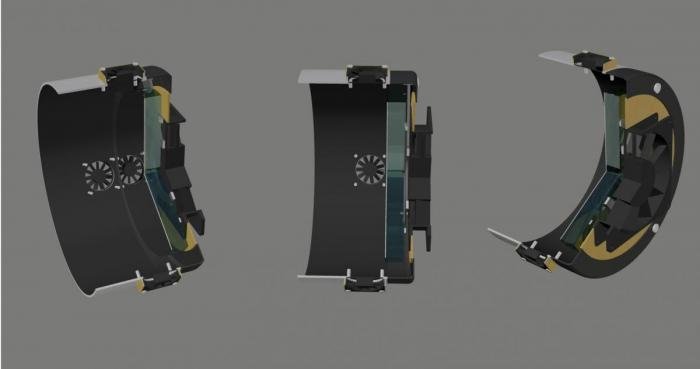

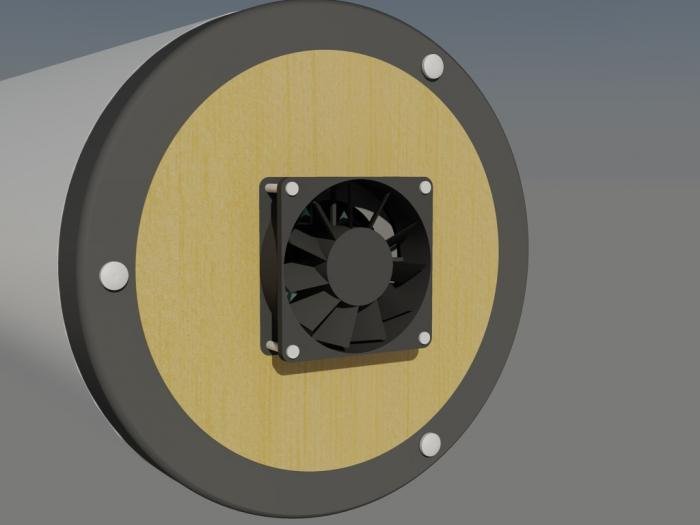

Плюсую за модные рендеры! Тока ежели все серьезно и ушла пора детского рэпа, то мне делать замечания, что в таблице положено указывать единицы измерения, т.е. миллиметры в диаметре и минуты в длительности, несмотря на пометку выше таблицы

Откуда формулы, стесняюсь спросить?

Share this post


Link to post

Плюсую за модные рендеры! Тока ежели все серьезно и ушла пора детского рэпа, то мне делать замечания, что в таблице положено указывать единицы измерения, т.е. миллиметры в диаметре и минуты в длительности, несмотря на пометку выше таблицы

Откуда формулы, стесняюсь спросить?



Исправил первую таблицу.

Формула выведена эмпирически для условия близкого расположения кулера к зеркалу (1 - 4 см), коэффициент достоверности 0,87.

1 person likes this

Share this post


Link to post

Крайне интересная статья.  Т.е. для больших зеркал  самая эффективная схема - 3 радиальных на вдув, 3 донных на выдув.

Однако немного не понимаю,  три потока от трех кулеров будут встречаться в центре зеркало, турбулизируя  погранслой, перешивая холодный и теплый воздух, что будет мешать наблюдениям.  Конечно, теплообмен при турбулентном течении интенсивнее, но стоит учитывать, что возможно охлаждение будет работать всю ночь, так как температура имеет свойство падать до самого утра. Т.е. термостабилизация зеркала в реальных условиях может и не наступить вообще.  Мы ведь хотим наблюдать, а не просто охлаждать =)



В связи с этим вопрос автору - а что если радиальных кулера  поставить с одной стороны - так чтобы они сдували погранслой в одну сторону, где за краем он будет всасываться донными вентиляторами?  Насколько будет эффективна в плане охлаждения?

Share this post


Link to post
Цитата

Однако немного не понимаю,  три потока от трех кулеров будут встречаться в центре зеркало, турбулизируя  погранслой, перешивая холодный и теплый воздух, что будет мешать наблюдениям.  Конечно, теплообмен при турбулентном течении интенсивнее, но стоит учитывать, что возможно охлаждение будет работать всю ночь, так как температура имеет свойство падать до самого утра. Т.е. термостабилизация зеркала в реальных условиях может и не наступить вообще.  Мы ведь хотим наблюдать, а не просто охлаждать =)



Вы безусловно правы. Проблема изменения температуры воздуха в процессе наблюдения действительно есть, и тут, кстати, она затрагивается более подробно:

Как таковое возмущение от работы кулеров на не сильно портит картинку: какая в принципе разница, что там, слой возмущения или погранслой - и так  и так мы не выходим на максимум возможностей телескопа. Но вот в последней трети процесса охлаждения (или догрева) данных эффект сопоставим с флуктуациями атмосферы, а значит он не является доминирующим. Ну и потом, ни кто же не запрещает отключать часть кулеров, коль они стали мешать... В общем проблема противохода потоков, по моему мнению - вообще не проблема.



Цитата

В связи с этим вопрос автору - а что если радиальных кулера  поставить с одной стороны - так чтобы они сдували погранслой в одну сторону, где за краем он будет всасываться донными вентиляторами?  Насколько будет эффективна в плане охлаждения?



Опять же, по ссылке выше представлен подробный анализ уже работающей схемы, при которой выдув осуществляется при помощи части радиальных кулеров.







Share this post


Link to post
1 час назад, ivxg сказал:

Опять же, по ссылке выше представлен подробный анализ уже работающей схемы, при которой выдув осуществляется при помощи части радиальных кулеров.



Я так понял, что речь о случае с тремя нагнетающими и тремя разрежающими?   Который изображен ан рисунке по фразой " Итог тут ясен, круговой массив разнонаправленных кулеров дает лучший результат: "?



Вопрос - правильно ли я понял, что на этой картинке группа из 3 кулеров с одной стороны только нагнетает, а группа из 3 с другой только разряжает? Или они в вперемешку?



Объясню суть моего интереса. У меня очень большое нежелание кромсать  трубу.  Я хотел бы запихнуть  кулеры в зазор между зеркалом и трубой - это 15 мм,  то есть  кулеры в трубе у меня могут быть только нагнетающими и брать воздух от холодной стенки. Естественно есть возможность поставить мощный донный кулер.



Изучив вашу статью пришел к таким выводам

1. Наиболее эффективная схема в плане скорости охлаждения - 3 радиальных нагнетающих симметрично расположенных и один донный разряжающий

2. Первые 2/3 времени (примерно) - зеркало должно только охлаждаться. Пытаться наблюдать на больших кратах в этот момент смысла нету.

3. На последней трети времени - можно оставить 1 или 2 радиальных и уменьшить тягу донного и начать наблюдать. Или вообще все выключить, если погранслой от остаточного тепла будет вести себя культурно и стекать ламинарно.





Share this post


Link to post
42 минуты назад, Шикарян сказал:

Я так понял, что речь о случае с тремя нагнетающими и тремя разрежающими?   Который изображен ан рисунке по фразой " Итог тут ясен, круговой массив разнонаправленных кулеров дает лучший результат: "?



Вопрос - правильно ли я понял, что на этой картинке группа из 3 кулеров с одной стороны только нагнетает, а группа из 3 с другой только разряжает? Или они в вперемешку?

Да, три нагнетает и три, с противоположной стороны, разряжают. - это лучший вариант среди радиального расположения.



Цитата

Наиболее эффективная схема в плане скорости охлаждения - 3 радиальных нагнетающих симметрично расположенных и один донный разряжающий



Скорее тут надо стремиться к тому, что бы рязряжающий был как можно более мощным, что бы течение воздуха был сверху-вниз (К примеру для 200 мм трубы такой эффект даст Thermalright TY-143). А сколько радиальных - сколько душе угодно, думаю - 2, 3 вполне хватит.



Цитата

Первые 2/3 времени (примерно) - зеркало должно только охлаждаться. Пытаться наблюдать на больших кратах в этот момент смысла нету



Ну как Вам сказать, если на улице очень холодно, то пожалуй нет. Да Вы и сами увидите как улучшается картинка по ходу процесса остывания. Разумеется если атмосфера более-менее приличная.





Цитата

На последней трети времени - можно оставить 1 или 2 радиальных и уменьшить тягу донного и начать наблюдать. Или вообще все выключить, если погранслой от остаточного тепла будет вести себя культурно и стекать ламинарно.

Вообще критерий Рейнольдса тут не играет особого значения. Есть два слоя среды с разной плотностью и нестабильной границей - источник искажения. Его надо убирать. Если вибрации нет, источник питания бесконечный (авто, дом) то я бы вообще ничего не отключал. Иначе - оставить работать радиальные кулеры без тылового.



Цитата

У меня очень большое нежелание кромсать  трубу



Что за телескоп у Вас?

Share this post


Link to post
