Tresher

Проблема с наведением по часовому углу на монтировке EQ3 -2

30 posts in this topic

Получится должно так только полярная ось в вашем случаее имеет наклон.





1 person likes this

Share this post


Link to post

Рекомендуем

Система борьбы с росой R-Sky
map2Контроллеры R-Sky позволяют плавно контролировать температуру нагрева и значительно экономят заряд аккумуляторов. Узнать подробнее...
Потеют окуляры?
map2Грелки на окуляры R-Sky - лучшее решение проблемы запотевания и замерзания окуляров. Узнать подробнее.../td>
Защитные чехлы
map2Новинка! Защитные чехлы и колпаки на телескопы. Надежная защита от пыли и влаги!
Узнать подробнее...

Вот что получилось!

Для наглядности используются координаты: часовой угол = 22 ч., склонение = 10*. По этим координатам телескоп должен смотреть в верхний левый угол фото.

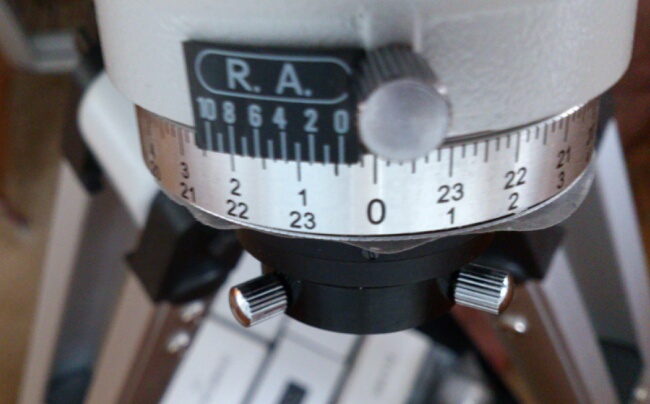

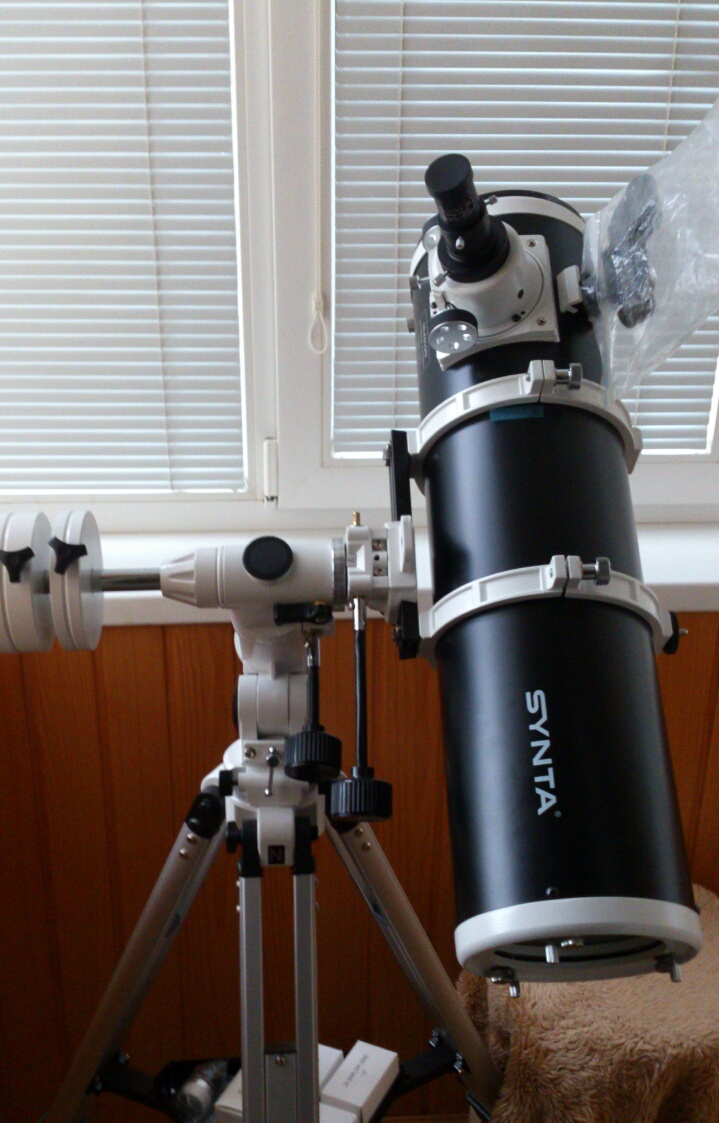

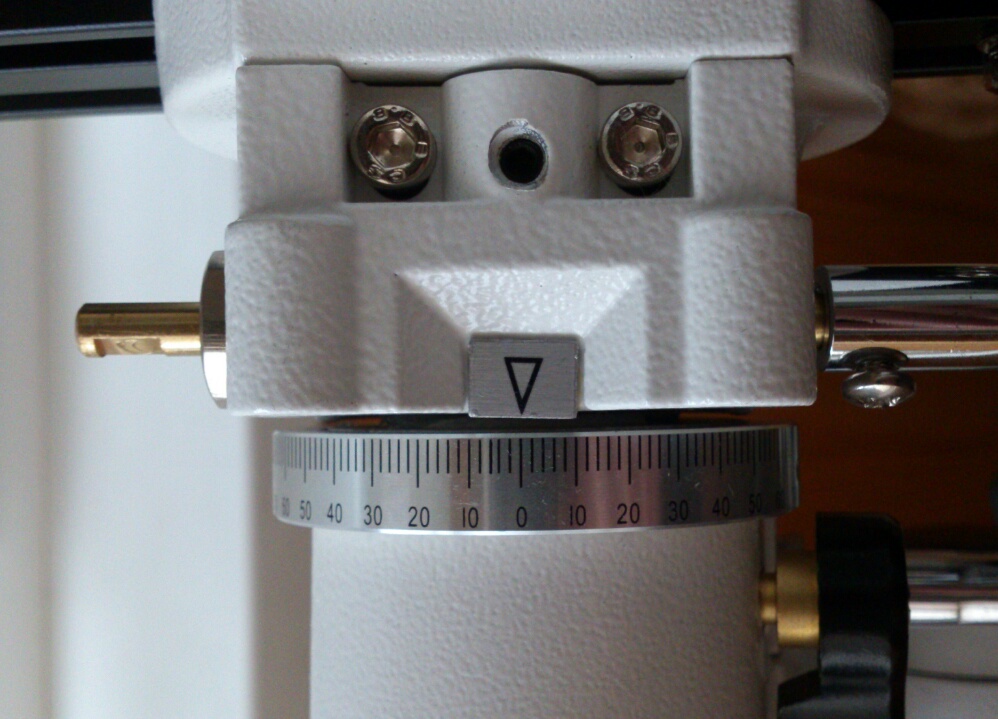

1. Телескоп смотрит на юг. Склонение = 0*, часовой угол = 0 часов.





1.thumb.jpg.17cf8bcd9c5ec55549ee210e0318



2.jpg.7e42f506bcfea4aa348c1472ea320ae5.j



3.jpg.399141480eaf871185190143315d9016.j



С уважением,



Антон







Share this post


Link to post

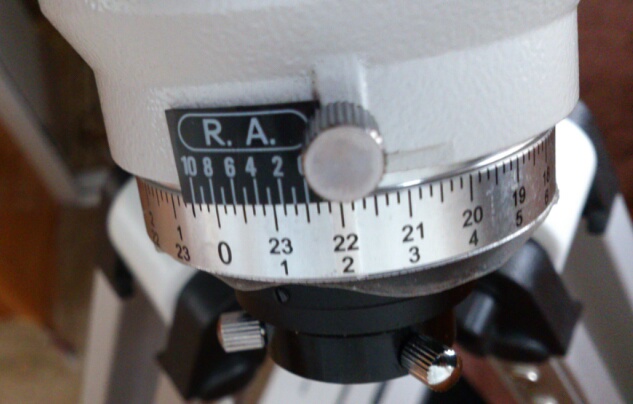

2. Навожу телескоп по координатам: часовой угол = 22 ч., склонение = 10*.



4.thumb.jpg.cc6787eb1acac071f9994e675d04



5.jpg.fb5b1f6dd933127adca49d38b744ef5f.j



С уважением,



Антон

Share this post


Link to post

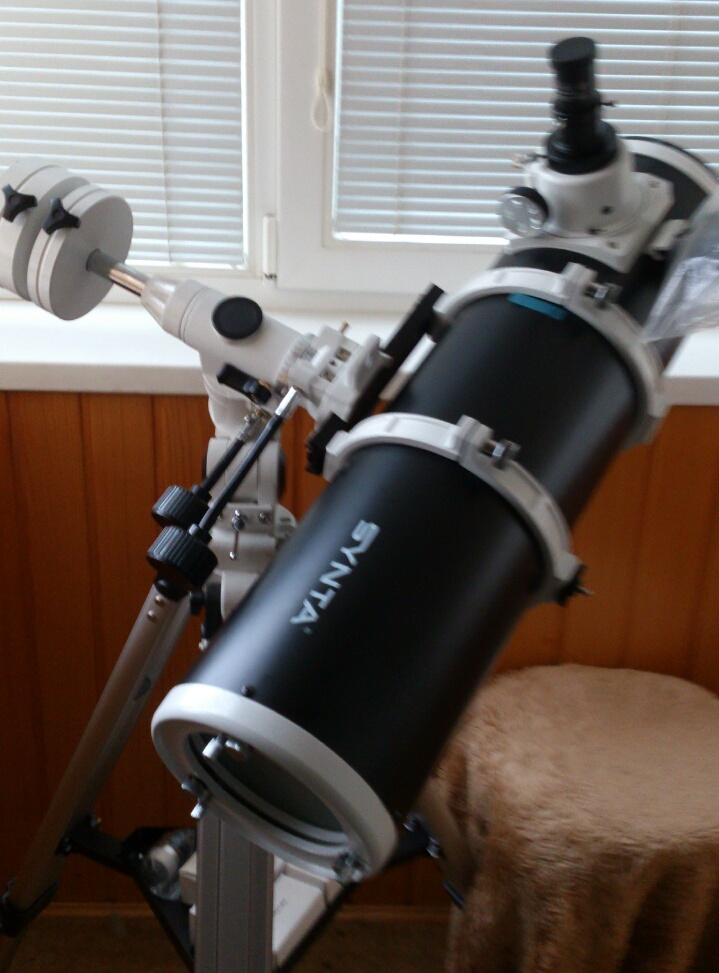

3. После наведения телескоп смотрит на юго - запад, а не на юго - восток, как нужно для заданных координат!!!!!!!!!!!!!!!!!!!!!!



6.thumb.jpg.8bd969780301fe84f804d68d2919



С уважением,



Антон



Share this post


Link to post

4. Наведя телескоп туда, куда он, по - хорошему, должен смотреть (юго - восток для заданных координат)



8.thumb.jpg.6e202942696f422d678b9e46182b

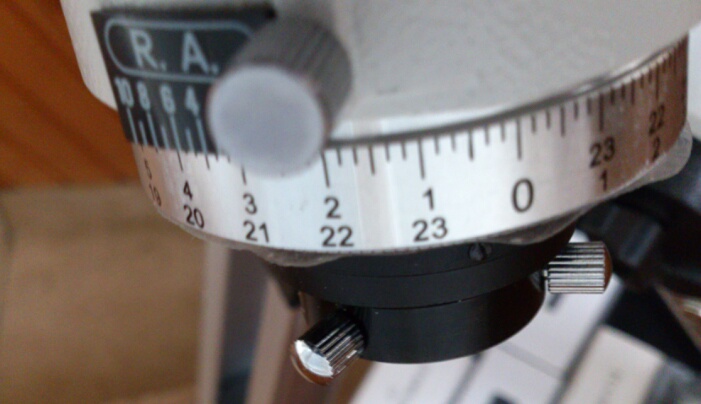

на диске прямых восхождений получаю следующий часовой угол!!!



7.jpg.017805f0cd66a3085b5181b3676e82f7.j



С уважением,



Антон

Share this post


Link to post

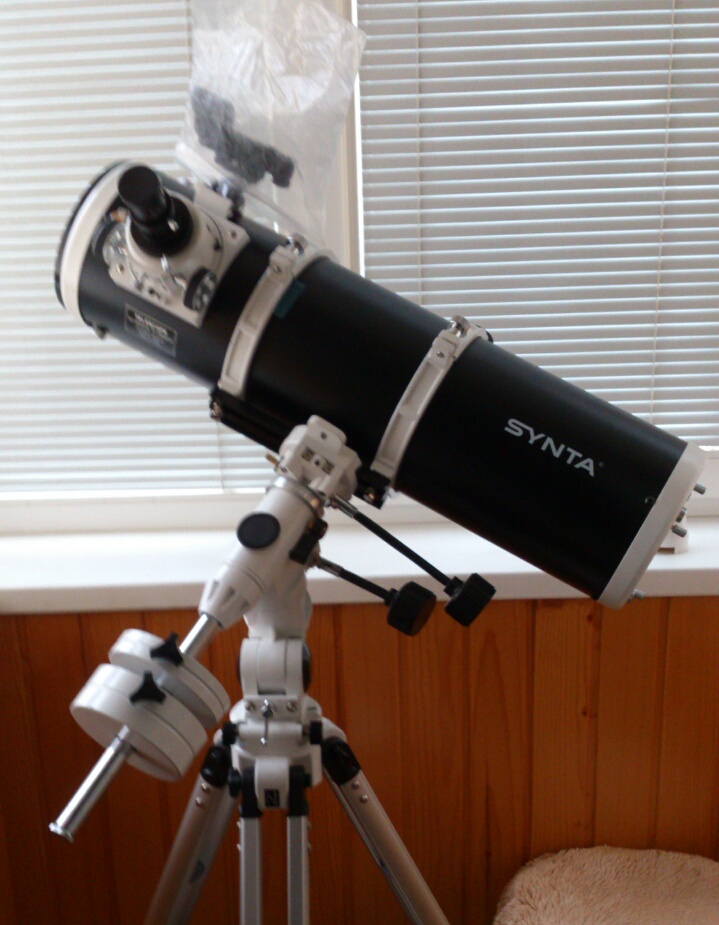

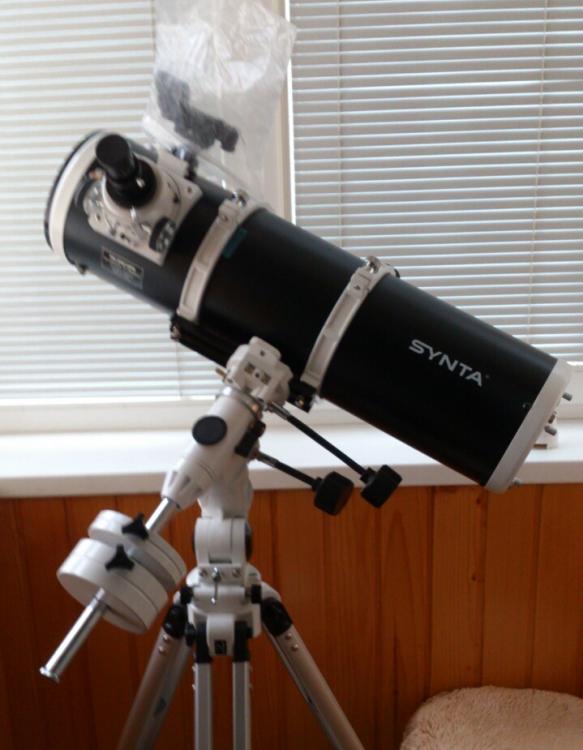

5. Если я навожусь по заданным координатам из стартовой позиции телескопа (смотрит на север), то труба смотрит не на юго - восток (верхний левый угол фото), а на восток!!!!!!???



9.thumb.jpg.e85df1ece4f9818af8430175ac5c



С уважением,



Антон

Share this post


Link to post

Не понимаю, в чем же дело!!!!!

Если нужно, могу сделать покадровое описание наведения по тем же координатам для EQ2. Там все отлично и правильно получается!!!



С уважением,



Антон

Share this post


Link to post

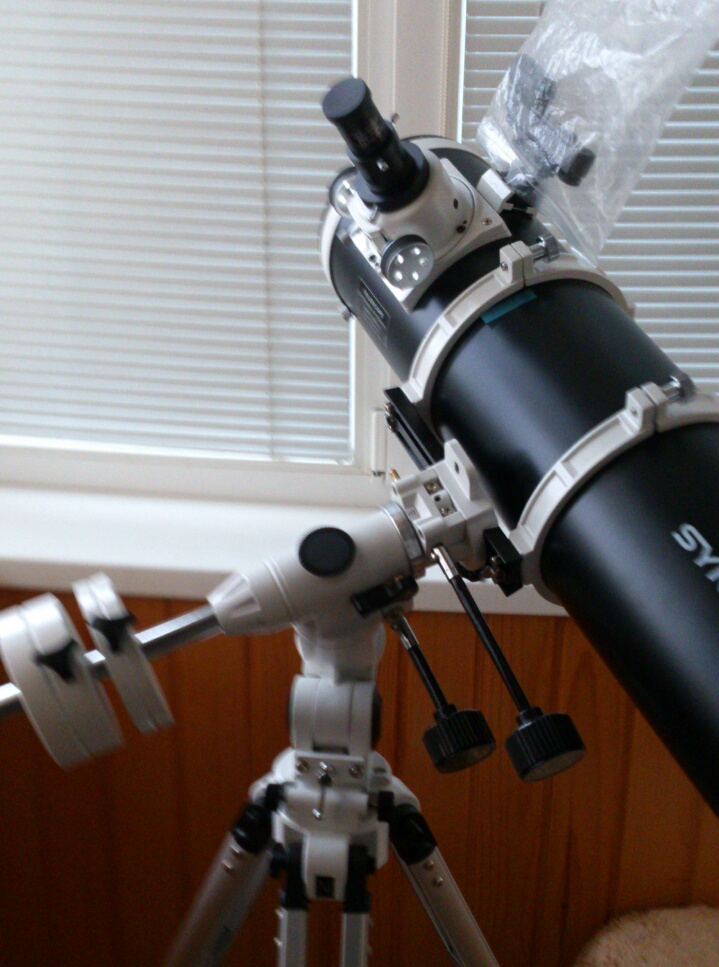

Добился, чтобы наведение на объект по часовому углу получилось!!!!!!!



8.thumb.jpg.8337b872312d1d3789edc985d817



Сейчас опишу последовательность действий, а вы подтвердите их правильность!

1. В стартовом положении телескопа (смотрит на север) ослабляю винт RA, шкала восхождений свободно вращается;

2. Поворачиваю ось склонений параллельно земле (противовесы смотрят на восток);

3. В этом положении ставлю 0 на шкале RA напротив железной стрелки, при этом винтик не затягиваю;

4. Часовые углы отсчитываю по НИЖНЕЙ (ЮЖНОЙ!!!!!!) шкале, совмещая ее показания с железной стрелкой!!!



Получается, что при наведении на EQ3 - 2 по координатам RA\Dec нужно использовать верхнюю (северную) шкалу, а при использовании координат часовой угол\Dec - нижнюю (южную) шкалу!!!!!

При этом, для наведения по RA\Dec применяется стандартная схема по опорной звезде (после наведения на нее на верхней шкале RA выставить значение ее восхождение и от нее наводиться на другое светило). А если наводиться по координатам часовой угол\Dec, надо проделать вышеуказанные манипуляции!



Вот интересно, почему все эти особенности не расписываются в инструкции?!



С уважением,



Антон





Share this post


Link to post

Анто вот тут всё правильно настроили

А вот со шкалой что то снова напутали ........

Шкала RA должна быть установленна на ноль (по железной стрелке) и зафиксированна на месте !

теперь при повороте в лево на восток белая метка снизу (a не сама шкала) укажет вам 6h на нижней шкале :)

Соответственно если повернёте на запад белая метка  будет указывать положение18h




По поводу DEC немного уточним положение:

Когда труба выставленна горизонтально по уровню и смотрит точно на ЮГ

Шкалу надо установить в положение DEC = ваш широтный угол * - 90*



Осталось совсем немного и всё получится :)




В мануале это не описанно видемо по таму, что всё это не смогли перевести с китайского :)



Share this post


Link to post
18 час назад, Vital сказал:

Анто вот тут всё правильно настроили

А вот со шкалой что то снова напутали ........

Шкала RA должна быть установленна на ноль (по железной стрелке) и зафиксированна на месте !

теперь при повороте в лево на восток белая метка снизу (a не сама шкала) укажет вам 6h на нижней шкале :)

Соответственно если повернёте на запад белая метка  будет указывать положение18h




По поводу DEC немного уточним положение:

Когда труба выставленна горизонтально по уровню и смотрит точно на ЮГ

Шкалу надо установить в положение DEC = ваш широтный угол * - 90*



Осталось совсем немного и всё получится :)




В мануале это не описанно видемо по таму, что всё это не смогли перевести с китайского :)





Попробовал, как Вы сказали, и получилось, что в Вашем примере указателем выступает белая подвижная метка на поляроскопе при неподвижном диске RA. Но это очень неудобно, поскольку диск не крутится и надо смотреть снизу, подлазив под монтировку, если углы на шкале смотрят в пол!-))) Например, 12 часов.

В моем случае, при подвижной шкале, можно удобно теперь наводиться по часовому углу, смотря на шкалу комфортно!



Не совсем понял идею с Dec - диск склонений ведь на монтировках жестко закреплен и не нуждается в своих поворотах! И зачем нужно на старте наблюдений выставлять склонение, если оно берется из календаря, таблиц, стеллариума и прочего?

По Вашей формуле так вычисляется высота неб. экватора в точке наблюдения. Для моей широты 51-90= - 39. Соответственно, практически до такого отрицат. значения склонения я могу наблюдать светила у себя!



С уважением,



Антон

Share this post


Link to post

Ну чтож поздравляю, теперь ВЫ сможете смотреть на юг сразу без привязки на север :)





По поводу DEC то на EQ5 шкала свободно вращается т.е. её надо устанавливать в нулевое положение.

На EQ3 видимо зафиксированна на месте, или вы пока не пробовали.

Про белую метку согласен, так не удобно но так предусматрел производитель главное понять смысл.





Если вы поняли сам принцип работы можно приступать к вращению шкалы,

чотбы  шкала вращалась коректно (без прокрутов и т.д.) для удобства,

Мне пришлось снять с полярной оси прижимное кольцо и  пластину и саму шкалу RA.

Далее чудо китайской инженерии на EQ5 пришлось исправлять своими руками:

1. в некоторых положениях монтировки шкала с ослабленным фиксатором

задевала за внешний корпус (край) и не вращалась (прокручивала)

для этого мне потребовалось подравнять напильником верхнию часть шкалы,

так чтобы она вращалсь свободно без трения и зацепок для внешнего края.

2. Зато на полярной оси, шкала  держалась слишком свободно без трения и т.д. ...

и на внутренней грани пришлось приклеить сантехнический скотч, так чтобы шкала плотно (с трением) села

на полярную ось но вращалась без трения со внешней стороны.

Когда всё это сделано можно поставить шкалу на место  и её вращение будет коректно указывать поворот по оси RA.

Диск под шкалой я обратно не ставил по скольку он мешает в AZ положении.



Возможно на EQ3 такой проблемы нет (мало вероятно) но об этом вы напишете как владелец.

Но мне пришлось делать именно так, иначе при хорошем повороте туда назад шкала постоянно сбивалась :(

Когда я внимательно присмотрелся, как она вращается с без фиксатора то понял в чём дело :)




Share this post


Link to post
6 часов назад, Vital сказал:

Ну чтож поздравляю, теперь ВЫ сможете смотреть на юг сразу без привязки на север :)





По поводу DEC то на EQ5 шкала свободно вращается т.е. её надо устанавливать в нулевое положение.

На EQ3 видимо зафиксированна на месте, или вы пока не пробовали.

Про белую метку согласен, так не удобно но так предусматрел производитель главное понять смысл.





Если вы поняли сам принцип работы можно приступать к вращению шкалы,

чотбы  шкала вращалась коректно (без прокрутов и т.д.) для удобства,

Мне пришлось снять с полярной оси прижимное кольцо и  пластину и саму шкалу RA.

Далее чудо китайской инженерии на EQ5 пришлось исправлять своими руками:

1. в некоторых положениях монтировки шкала с ослабленным фиксатором

задевала за внешний корпус (край) и не вращалась (прокручивала)

для этого мне потребовалось подравнять напильником верхнию часть шкалы,

так чтобы она вращалсь свободно без трения и зацепок для внешнего края.

2. Зато на полярной оси, шкала  держалась слишком свободно без трения и т.д. ...

и на внутренней грани пришлось приклеить сантехнический скотч, так чтобы шкала плотно (с трением) села

на полярную ось но вращалась без трения со внешней стороны.

Когда всё это сделано можно поставить шкалу на место  и её вращение будет коректно указывать поворот по оси RA.

Диск под шкалой я обратно не ставил по скольку он мешает в AZ положении.



Возможно на EQ3 такой проблемы нет (мало вероятно) но об этом вы напишете как владелец.

Но мне пришлось делать именно так, иначе при хорошем повороте туда назад шкала постоянно сбивалась :(

Когда я внимательно присмотрелся, как она вращается с без фиксатора то понял в чём дело :)






Уважаемый Vital!



Большое Вам спасибо за советы!!!

Хотел сегодня протестировать наведение по часовому углу и склонению, но, увы, у нас плохое метео (тучи), поэтому придется ждать благоприятных условий! Я посмотрел на работу шкалы RA с ослабленным винтиком фиксатора - шкала ходит ровно, не тормозит и не цепляется! Поэтому, надеюсь, все будет хорошо! Но однозначно отвечу, когда сделаю замеры изменения часового угла светила при наблюдении и сравню с параметрами в Стеллариуме. Погрешность, безусловно, будет, но ее значение покажет корректность наведения и точность работы механизма шкалы RA при слежении за светилом! Поэтому дождусь чистого и ясного неба и по результатам напишу!

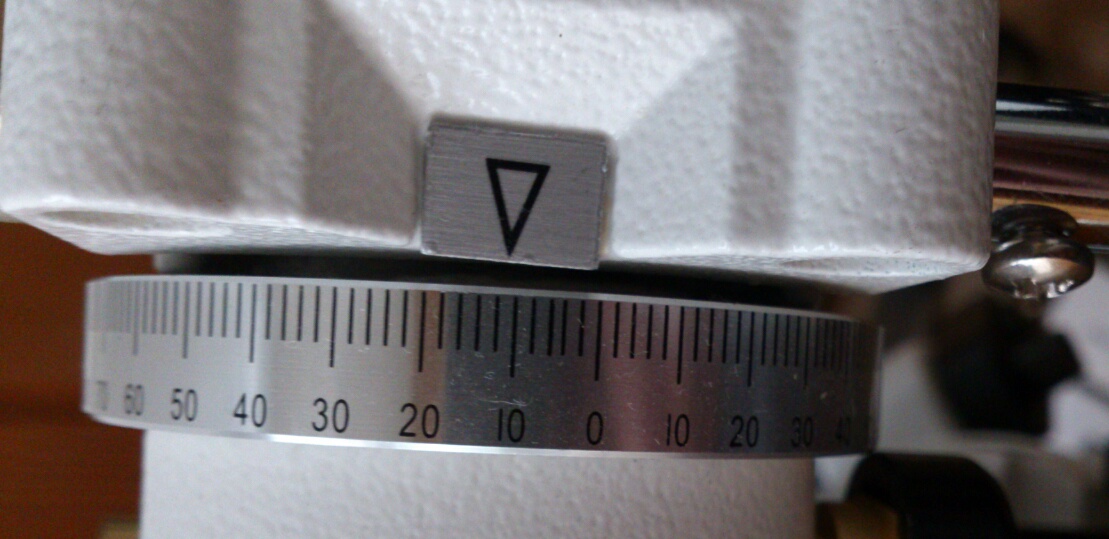

Касательно шкалы DEC - на EQ3-2 она намертво приделана. Хотя, узрел какой-то маленький винтик на ней, но ковырять его пока не хочу!



С уважением,



Антон
