Проблема с приводами для монтировки EQ3 - 2

11 posts in this topic

Здравствуйте, уважаемые астрономы - любители! К сожалению, внезапно возник вопрос, связанный с эксплуатацией двухмоторной системы управления SW для монтировки EQ3 - 2.

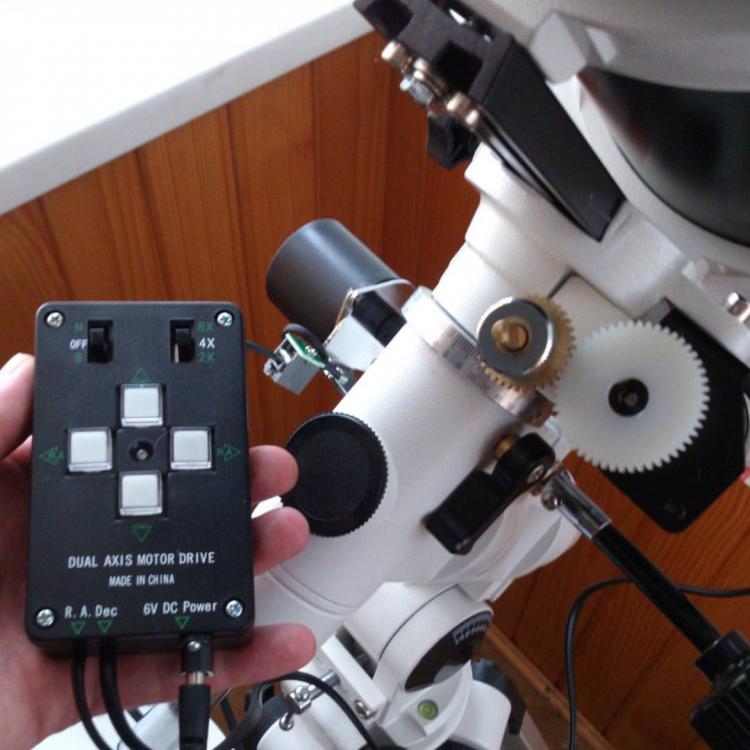

Приводы поставил в полном соответствии с инструкцией, питание подаю 6V от адаптера Robiton.

58972c706b9fa_.jpg.aa5bfb04027bb8910c525

При работе установил, что в нормальном режиме ось двигателя прямого восхождения делает полный оборот за 15 мин. (сверялся с замерами изменения часового угла на монтировке и по часам). На скорости 8х ось восхождения делает оборот за минуту. Все ок.

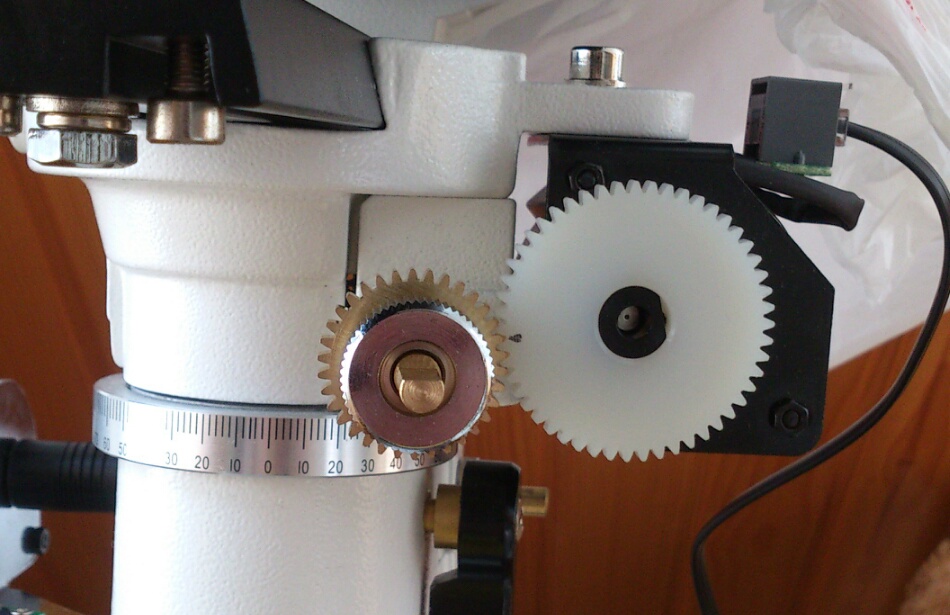

Сомнения возникли с приводом склонения. На фото я сделал черную риску на шестерне привода.

photostudio_1486296181452.jpg.4d42527b09



На скорости 8х шестерня делает полный оборот (риска возвращается в исходное положение) за 5 минут (перемещение трубы по шкале склонений идет на 10 градусов).

Труба SW BK P150750EQ3 - 2, балансировка правильная, навесов для астрофото нет.

Подскажите, пожалуйста, это нормально, что так медленно идет склонение на скорости 8х? Получается, что на скоростях 4х и 2х вообще очень долго будет идти перемещение по склонению!!!

Заранее спасибо!



С уважением,



Антон

Share this post


Link to post

Рекомендуем

Система борьбы с росой R-Sky
map2Контроллеры R-Sky позволяют плавно контролировать температуру нагрева и значительно экономят заряд аккумуляторов. Узнать подробнее...
Потеют окуляры?
map2Грелки на окуляры R-Sky - лучшее решение проблемы запотевания и замерзания окуляров. Узнать подробнее.../td>
Защитные чехлы
map2Новинка! Защитные чехлы и колпаки на телескопы. Надежная защита от пыли и влаги!
Узнать подробнее...

Я могу ошибаться, так как понятие долго - очень абстрактно. Но скорости 4 и 2х в свое время использовали для тонкого центирования объектов на большом увеличении, так что медленное вращение - нормально.

1 person likes this

Share this post


Link to post
38 минуты назад, ivxg сказал:

Я могу ошибаться, так как понятие долго - очень абстрактно. Но скорости 4 и 2х в свое время использовали для тонкого центирования объектов на большом увеличении, так что медленное вращение - нормально.



Т.е., система приводов работает нормально и нет оснований для паники по поводу их некорректной работы по оси склонения?



С уважением,



Антон

Share this post


Link to post

Это же не Go-To? Вы убираете стопоры, руками наводите грубо на объект, подключаете стопоры и уже с пульта тонко наводитесь на объект? Так?

Share this post


Link to post
32 минуты назад, ivxg сказал:

Это же не Go-To? Вы убираете стопоры, руками наводите грубо на объект, подключаете стопоры и уже с пульта тонко наводитесь на объект? Так?

Да, все верно!



Вот последовательность действий:

1. Снимаю стопоры осей и руками по искателю навожу трубу на светило, чтобы оно оказалось в центре окуляра (25 мм);

2. Включаю приводы для северного полушария, предварительно, после наведения, зажав стопоры осей;

3. Восхождение тикает нормально и вращает трубу;

4. Поскольку есть погрешность в направленности монтировки на Полярную звезду, время от времени приходится делать коррекцию склонения;

5. На скорости 8х и окуляре 25 мм приведение склонения в норму идет очень долго - медленно труба вращается!!!



С уважением,



Антон

Share this post


Link to post

Да вроде норм тогда...

Share this post


Link to post

Для монтировки EQ3 предусмотренно в основном 1 освое ведениe - при условии правильно выставленной полярки.

Второй двигатель не объязательно но работать он должен нормально.




Тут скорее всего дело может быть в другом:

1.  проверить блок питания тестером напряжение под нагрузкой во время работы двигателей (+6V)

2. Сам моторчик без подключенной нагрузки (шестерня снята) крутится быстрее чем с нагрузкой ?

моторы и шестерни не прижали слишком туго при установке ?

3. Когда шестерня снята надо проверить червяки руками крутятся легко (одним пальчиком) или туго ?

Если туго надо разобрать, убрать лишению смазку и выставить нормально червячные зажимы, так чтобы всё легко крутилось.


1 person likes this

Share this post


Link to post

Уважаемые друзья!



Выявил причины проблемы! Во - первых, поскольку приводы новые, шестерни еще не притерлись! А, во - вторых, как правильно указал Vital, туговато прижал при установке шестерни! Все работает и сегодня при наблюдении Юпитера очень Быстро проводил корректировку по склонению на скорости 8х!

Vital! Все Ваши советы взял на особую заметку!!! Спасибо большое!!!



С уважением,



Антон

Share this post


Link to post

Совсем забыл спросить - как думаете, вот эта пластмассовая шестерня износостойкая? Или есть смысл смазать ей зубья или вообще под заказ сделать металлическую?



С уважением,



Антон

Share this post


Link to post

Конечно шестерня пластмасовая (китайская),  и если есть возможность, её надо заменить на нормальную.



У пластмасовой под нагрузкой в скором времени появится люфт :)




Share this post


Link to post
4 часа назад, Vital сказал:

Конечно шестерня пластмасовая (китайская),  и если есть возможность, её надо заменить на нормальную.



У пластмасовой под нагрузкой в скором времени появится люфт :)






Спасибо Vital! Тогда займусь ее заменой на металлическую.



С уважением,



Антон
