термостабилизация Активное охлаждение ГЗ для 8" Ньютона

73 posts in this topic

Для менее продолжительного остывания ГЗ и, возможно, всасывания через щели в пауке для предотвращения завихрений холодного и теплого воздуха в трубе соорудил импровизированный кулер:


Знаю, что продвинутые юзеры для этих целей ставят его сбоку, но кромсать трубу мне жалко (всегда предпочитаю иметь возможность отката)

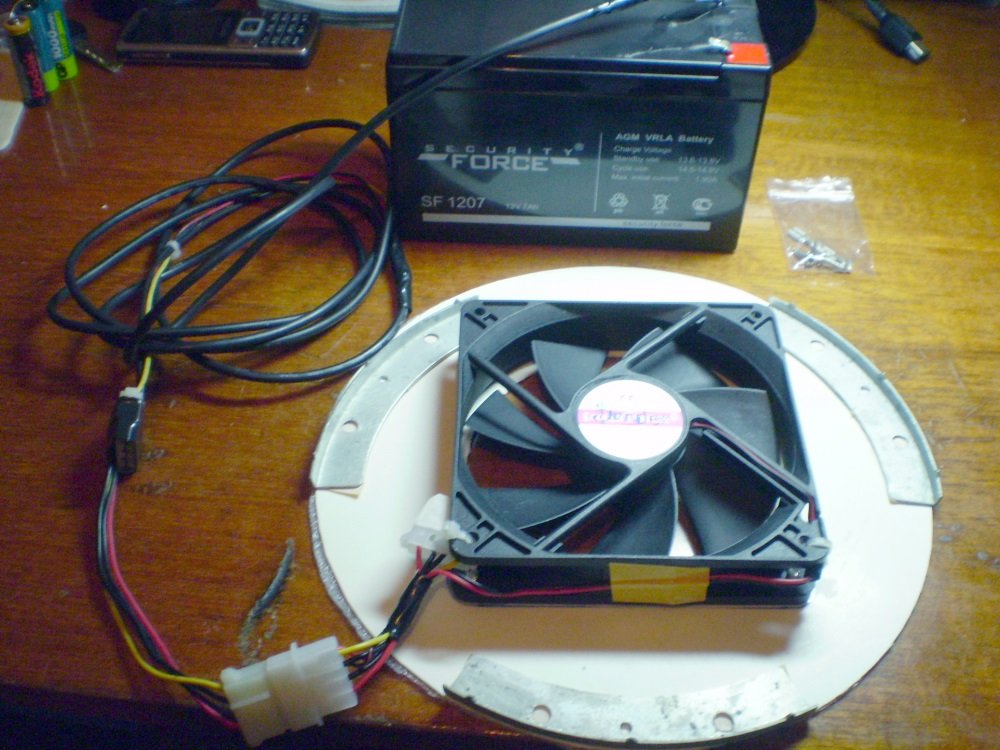

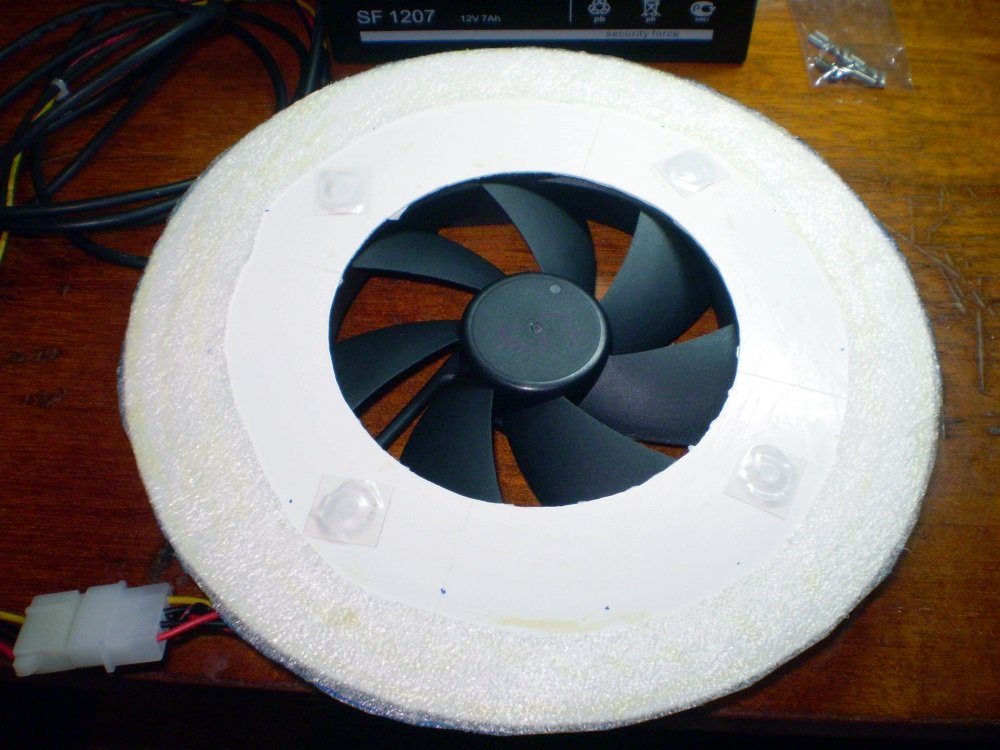

За основу была взята крышка от всё тех же ведер для шпатлевки. Вентилятор компьютерный, для шасси, 12см. Чтобы конструкция более плотно прилегала и создавала давление дополнительно были взяты полукруглые крепления от советстких динамиков. С обратной стороны проклеил прокладочку из вспененного полипропилена для герметизации.


Питание будет осуществляться, как советовал Роман, от аккума из бесперебойника

Посмотрим, что из этого выйдет..



1 person likes this

Share this post


Link to post

Рекомендуем

Система борьбы с росой R-Sky
map2Контроллеры R-Sky позволяют плавно контролировать температуру нагрева и значительно экономят заряд аккумуляторов. Узнать подробнее...
Потеют окуляры?
map2Грелки на окуляры R-Sky - лучшее решение проблемы запотевания и замерзания окуляров. Узнать подробнее.../td>
Защитные чехлы
map2Новинка! Защитные чехлы и колпаки на телескопы. Надежная защита от пыли и влаги!
Узнать подробнее...

Оригинально что касается крышки от ведра. Этим летом в планах аналогичная операция. Надоело, что в ньютоне звезд нормальных очень долго приходится ждать, а то и вообще не бывает.



Покажи как прикрепил к трубе.

Share this post


Link to post

Та ладно, неужели восьмерки так долго стабилизируются? Помнится мы на выезде уже минут через 20 начинали гонять трубу, или я как обычно не вижу аббераций?)

1 person likes this

Share this post


Link to post

Этим летом в планах аналогичная операция. Надоело, что в ньютоне звезд нормальных очень долго приходится ждать, а то и вообще не бывает.

Согласен, что нормальные звезды редко можно увидеть. Вроде остыл, атмосфера спокойная, юстировка в норме, но звезды...

Вещь необходимая!



Знаю, что продвинутые юзеры для этих целей ставят его сбоку, но кромсать трубу мне жалко (всегда предпочитаю иметь возможность отката)

Да и так работоспособно, и один вентилятор сойдет!



А вот по поводу питания возник вопрос: PowerTank для этих целей будет в самый раз?

Share this post


Link to post

Та ладно, неужели восьмерки так долго стабилизируются? Помнится мы на выезде уже минут через 20 начинали гонять трубу, или я как обычно не вижу аббераций?)



Конечно, через 30 минут уже начинаешь наблюдать, но процесс полной термостабилизации может не наступить вообще.

Отсюда и вытекает менее эстетичная картинка по звездам в ньютоны, чем в других системах. Ибо, тот же небольшой рефрактор стынет гораздо быстрее. Да и четкость картинки из-за этого падает.

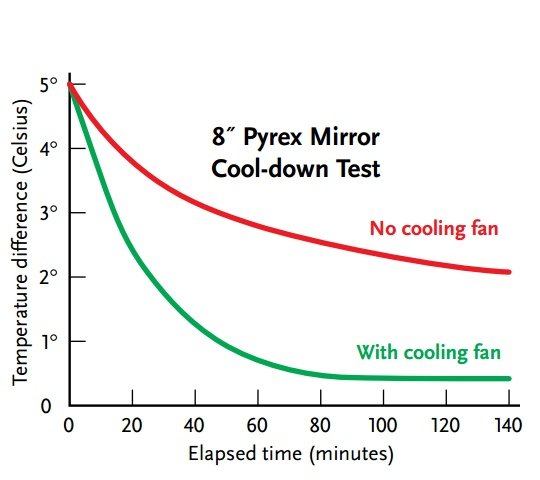

Вот хороший график показывающий остывание 8'' зеркала, причем из материала Pyrex. Как видно, прошло более двух часов, а зеркало еще не остыло(красная линия). В тот же момент при использовании вентилятора ситуация выправилась уже через час.







А вот по поводу питания возник вопрос: PowerTank для этих целей будет в самый раз?



PowerTank отличный прибор. Получаешь все сразу. И нужное питание и нужные выходы.

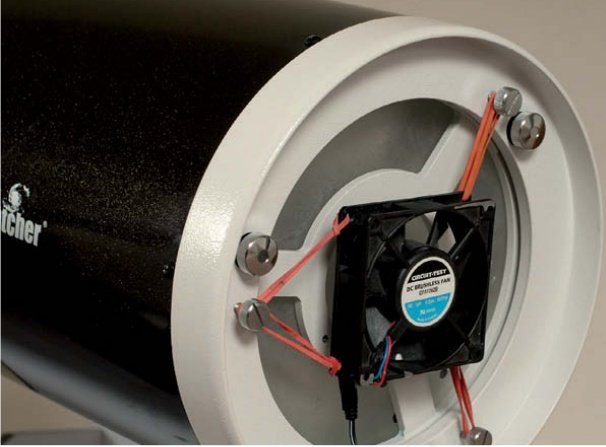

По поводу установки вентилятора. На ретраках SkyWatcher рекомендуется ставить вентилятор вот так:




Таким образом, возможное дрожание трубы от работы вентилятора минимизируется.

Вот у меня нет возможности так подключить, думаю как лучше сделать и чтоб красиво было.

Share this post


Link to post

Такая установка поможет быстрее охладить ГЗ. В принципе и на наши трубы можно так сделать, там возле юстировочных винтов есть отверстия с резьбой. Вкрутив туда болтики можно прицепить кулер подобным образом. Я же надеюсь добиться некоторого сдува с поверхности ГЗ перемешивающихся потоков воздуха, если получится высасывать воздух через щели между зеркалом и трубой...

Share this post


Link to post

Такая установка поможет быстрее охладить ГЗ. В принципе и на наши трубы можно так сделать, там возле юстировочных винтов есть отверстия с резьбой. Вкрутив туда болтики можно прицепить кулер подобным образом.



Ай да молодец! А слона то я и не приметил. Болтики уже подобрал, пошел делать! ;)

1 person likes this

Share this post


Link to post

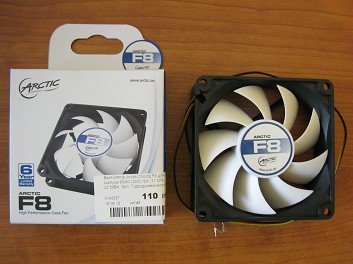

Купил вот такой вентилятор. Цена 110 рублей.




Заявлено в описании:

Экстремально тихий - 0,3 sone

высокое статическое давление и воздушный поток

Малошумная крыльчатка

Гидродинамический подшипник увеличивающий срок службы



Опробовал вариант, что на картинки выше. Те посадить на резинки. Вибрации никакой. Воздушный поток очень приличный.



Единственное сомнение - придется постоянно снимать при погрузки в машину. А одевать, наверно будет довольно геморройно в полях ночью.



Придумал еще один вариант. Попробую сделать, тогда расскажу.





Share this post


Link to post

Взял бы Zalman если уже перфекционизмом заниматься... :)

1 person likes this

Share this post


Link to post

А счастливый владелец Meade LB сидит и улыбается :P

Share this post


Link to post

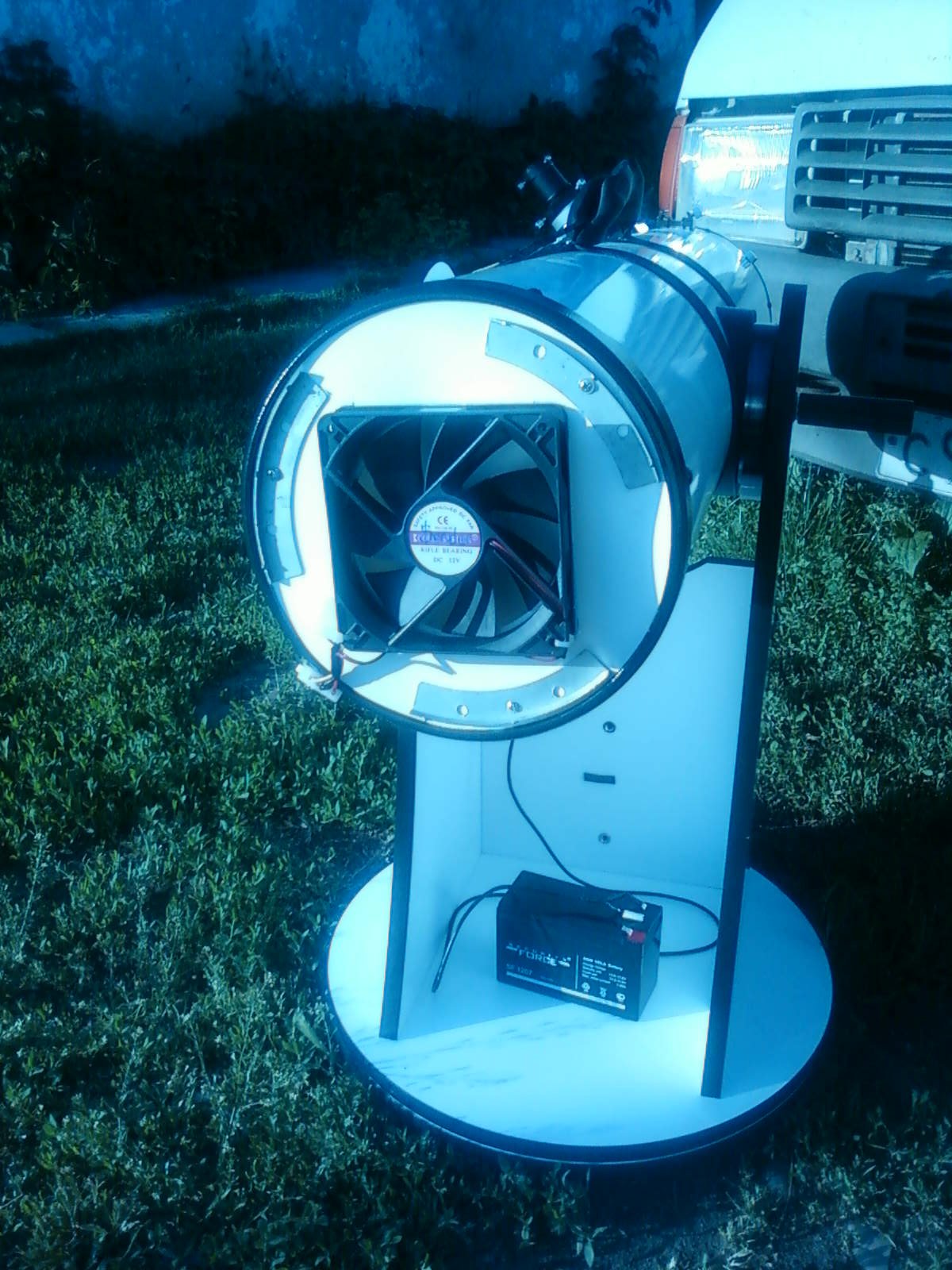

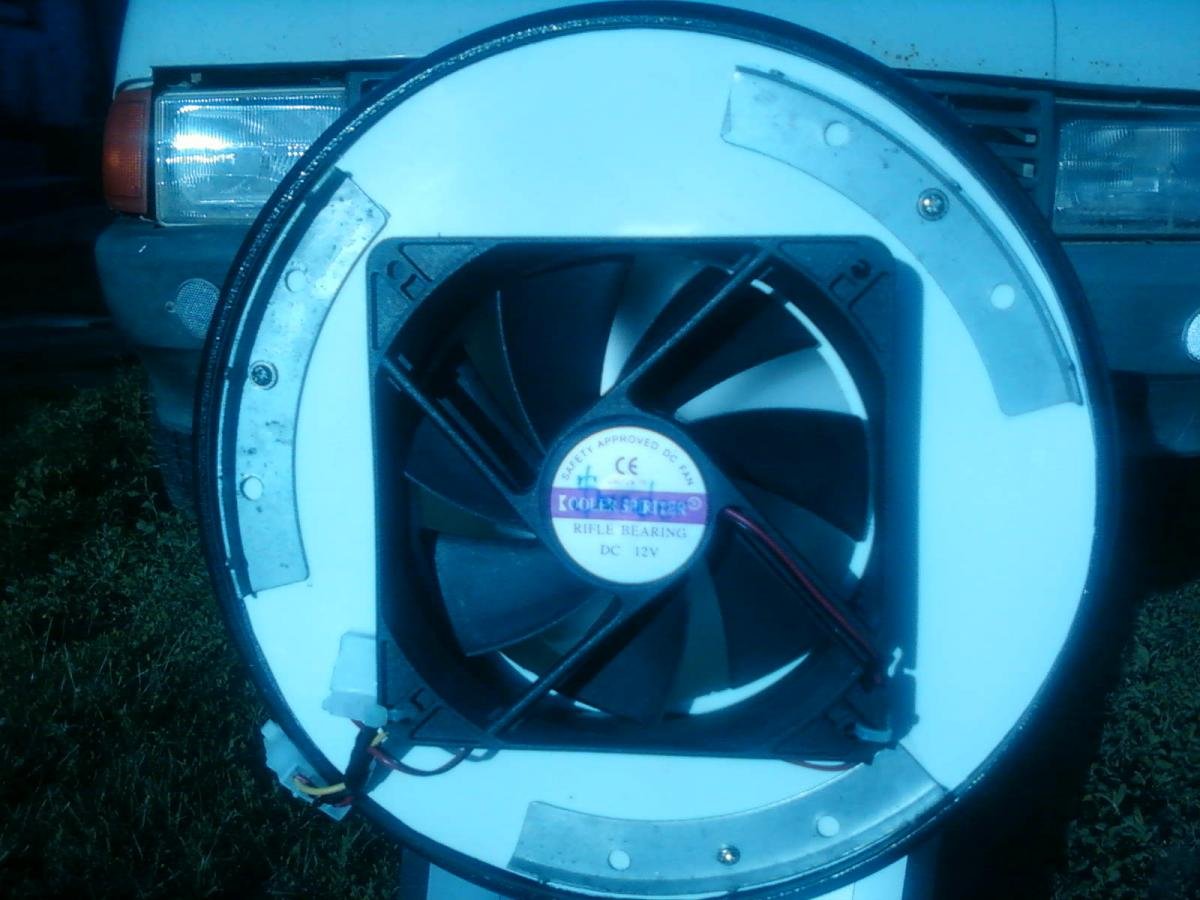

Прикрутил свой кулер. Получилось вот так (фото с телефона, сильно не бейте):

blogentry-802-0-87025100-1370107406_thum
blogentry-802-0-98701200-1370107414_thum

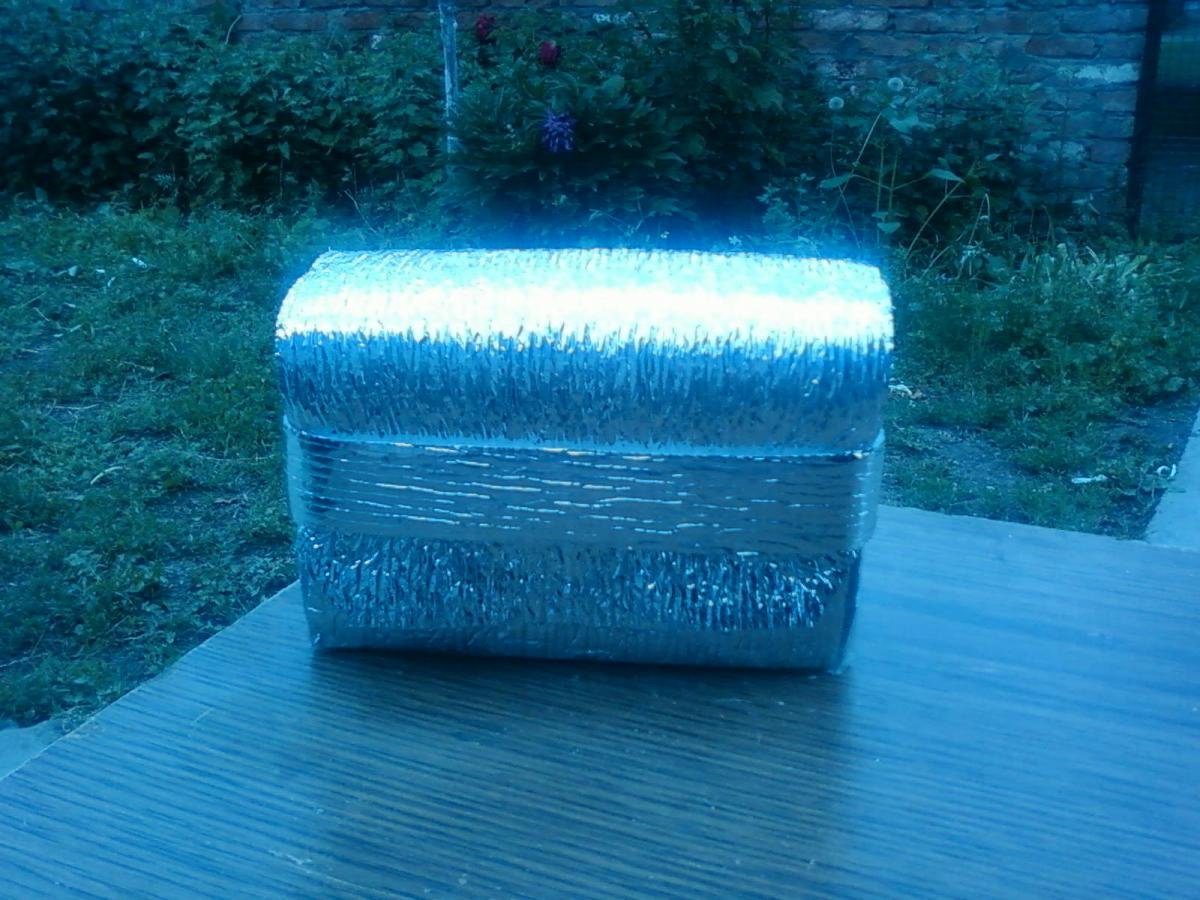

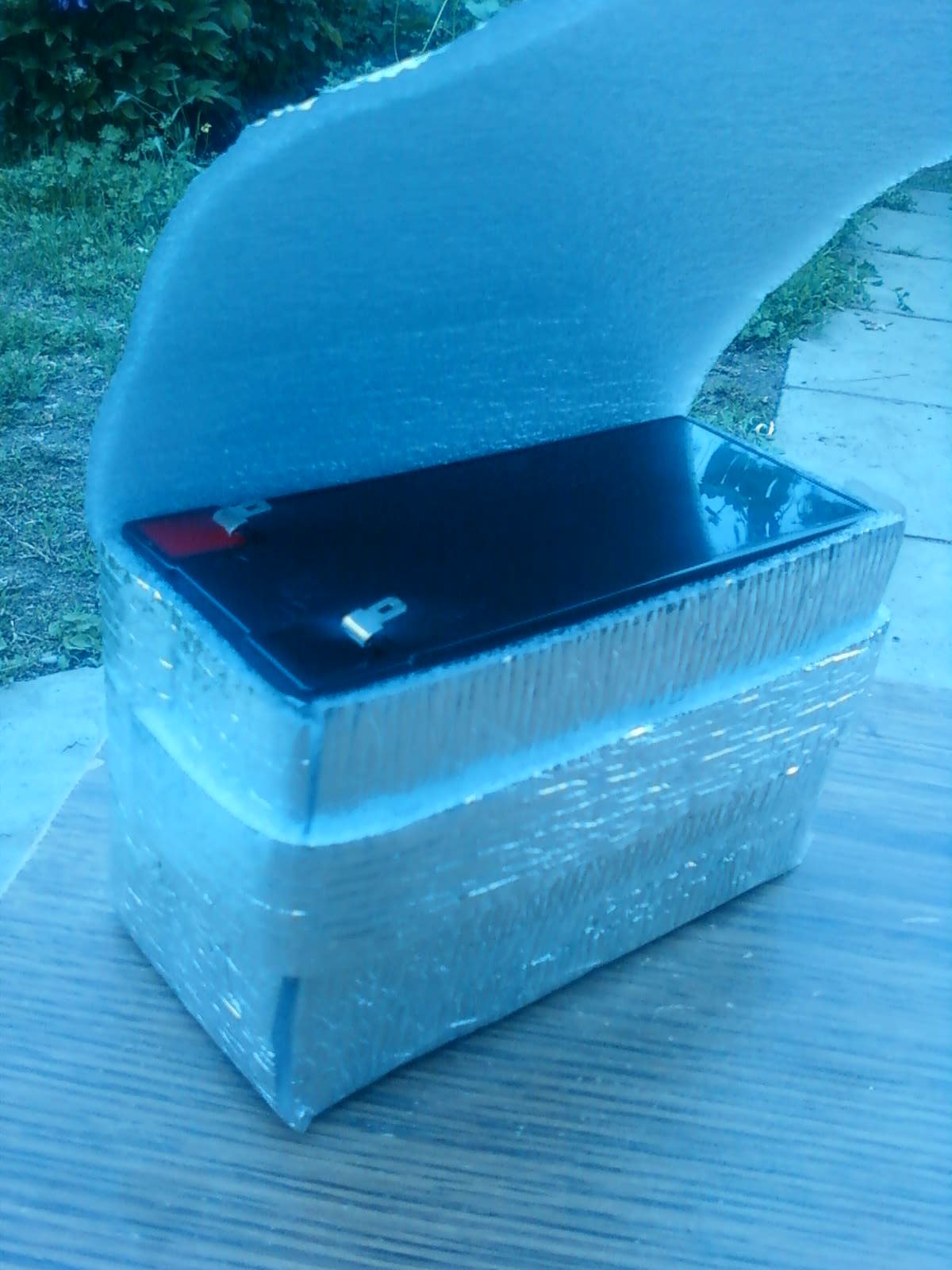

Получилось очень даже функционально. По звуку, доносящемуся при включении из трубы, можно сказать что воздух высасывается из щелей с поверхности ГЗ. По шумности вполне нормально. Ставил по Луне 532х (Plano 4.5 + 2x Barlow) - никакой вибрации и тряски. Понаблюдал сегодняшнюю ночь - звезды как иголки! Очень понравилось. Аккум успешно отмотал всю сессию. На будущее сшил ему полипропиленовую "шубку" на фольгированной основе, чтоб не замерзал :) :
blogentry-802-0-53911700-1370107435_thum
blogentry-802-0-95510400-1370107440_thum
В планах прикрутить к нему красный светодиод с переменным резистором для работы с картами.



1 person likes this

Share this post


Link to post

, ты отверстие в крышке чем вырезал?

1 person likes this
