Закончил мастерить охлаждение главного зеркала.



По наводке $ander за основу взял крышку от пластикового ведра с краской. Её материал оказался весьма податливым в работе. Легко режется ножницами  и  канцелярским ножом.

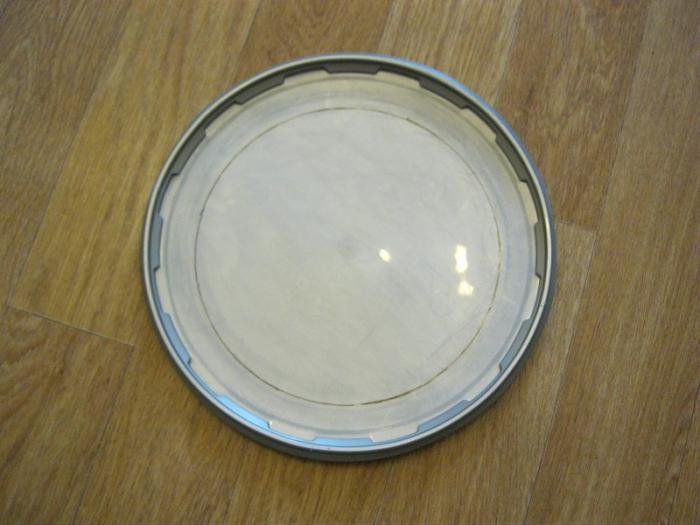

Отмыл от следов краски и стер наклейки Уайт-спиритом. Многие поморщатся, мол Уайт-спирит дюже вонюч. А мне нравится, его бензинный запах мне напоминает детство, когда я каждый день возился с мопедом и вокруг меня всегда кружился запах бензина)



Очистил

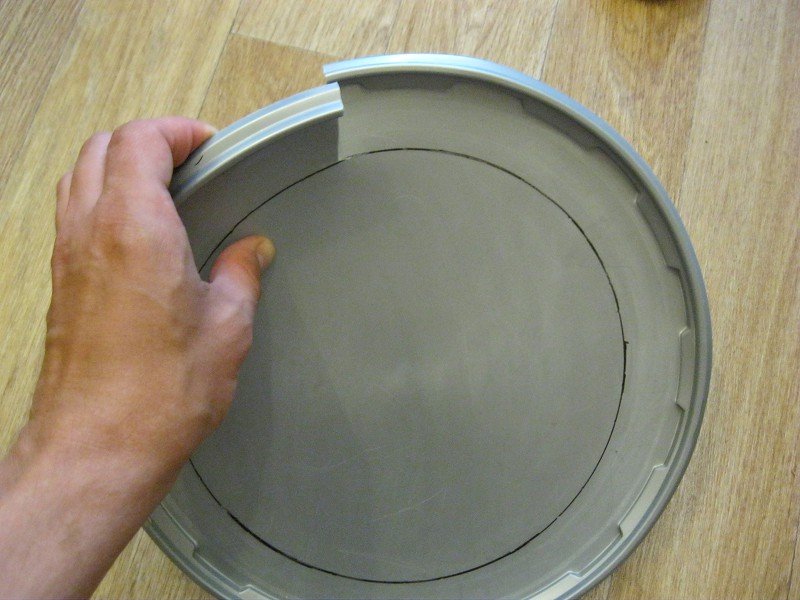

Начинаю резать. Прорезь сделана канцелярским ножом.

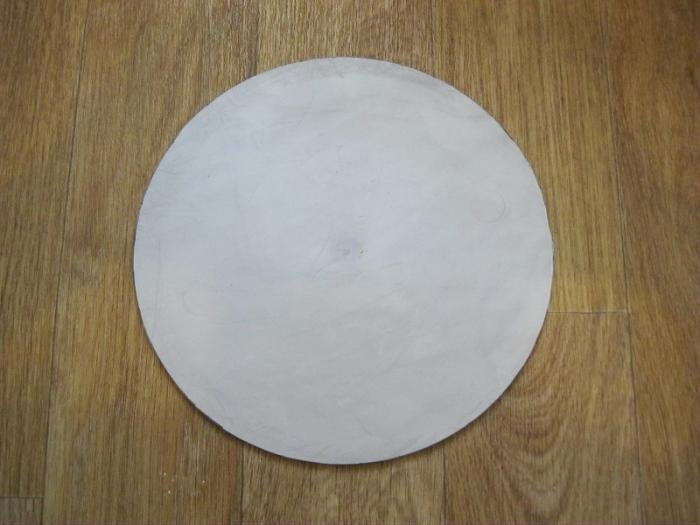

Круг вырезан

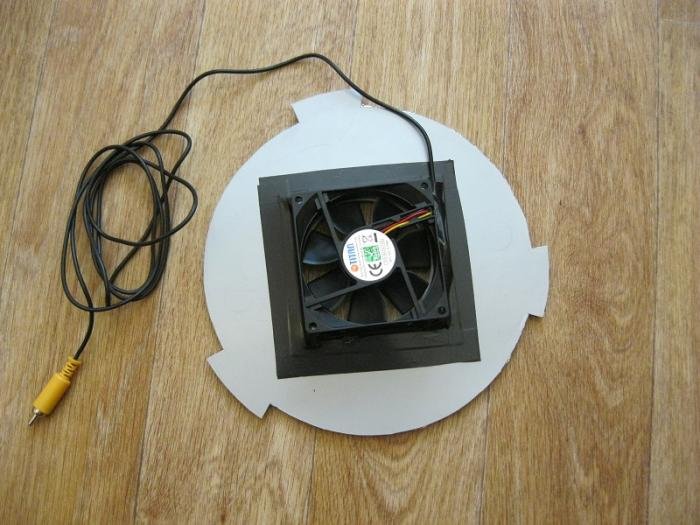

Следующим этапом стало вырезание 3-х ушек для крепления и вырезание отверстия для посадки вентилятора. Вентилятор прикручен на штатных болтах. Ну и вокруг проклеен изолентой дабы прикрыть лишние щели, которые неминуемо образовались между вентилятором и крышкой.



Кстати, вентилятор пришлось заменить, так как крутой предыдущий я случайно спалил. Побежав в магазин, я обнаружил что такие уже закончились. В итоге взял обычный за 60 рублей.



От вентилятора отходят три провода. Черный, красный и желтый. Черный это минус, красный плюс, а желтый следует удалить, так как по нему идут сигналы о скорости вращения. нам это не надо.



Прикрепил совершенно обычный акустический шнур с тюльпаном. Мне нужен выход на тюльпан, так как питать буду от контроллера грелок, дабы не городить огород с дополнительными проводами и подключением. Проще, когда все запитано от одного источника.



Вообще, такой шнур не рекомендую использовать, так как для наших целей это полный шлак. Уже при температуре ниже +10 он теряет гибкость, а уж в отрицательных вообще стоит колом. Но для тестов пойдет.

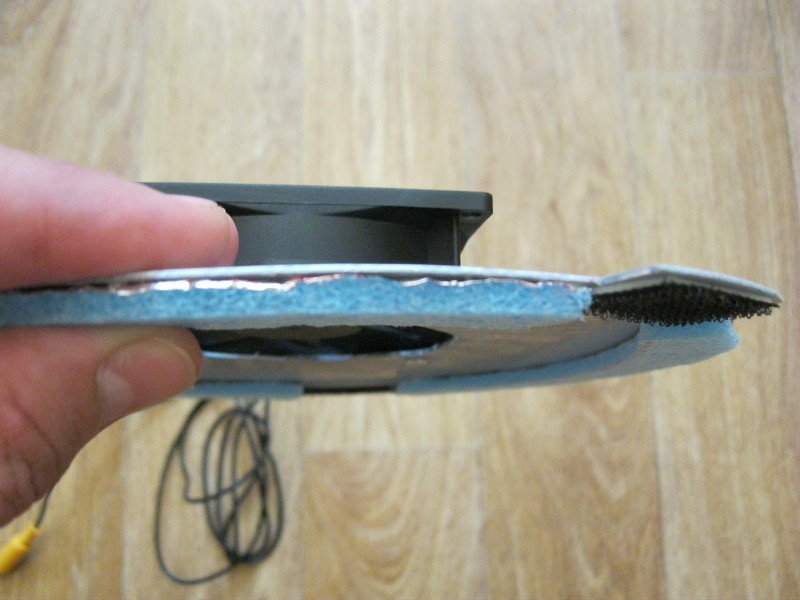

С обратной стороны проклеил уплотнитель.

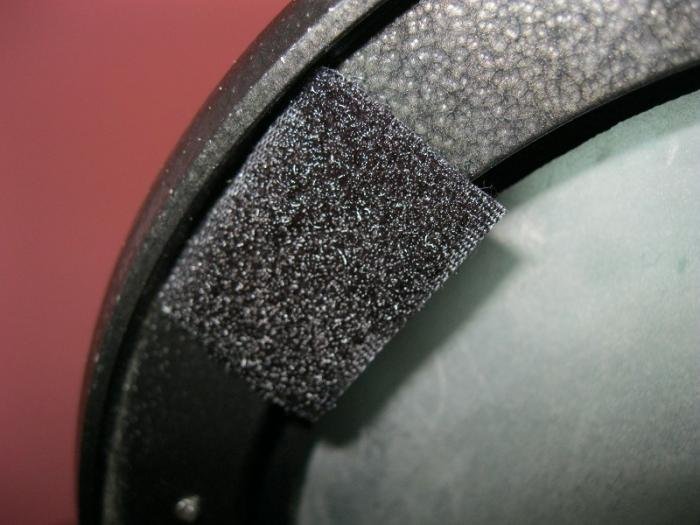

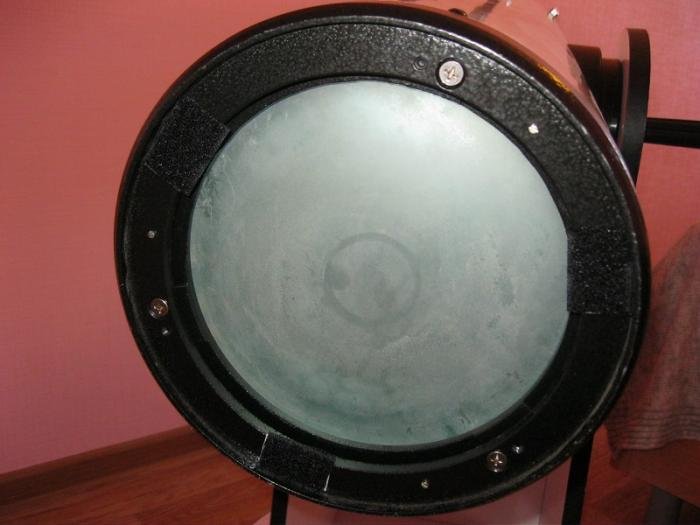

Вся система крепится на липучках. Сами липучки сидят на двухстороннем скотче.



Почему именно так?

Телескоп едет в машине, лежит как правило труба между передним и задним сидением. Если все это дело прикрутить намертво, то если не сразу, то на второй раз уж точно, вентилятор обязательно оторвется. А в этом случае, демонтаж осуществляется мгновенно.



Вторая причина - такое крепление, по данным из проверенного источника, гасит вибрации от кулера.



Убиваем двух зайцев сразу.

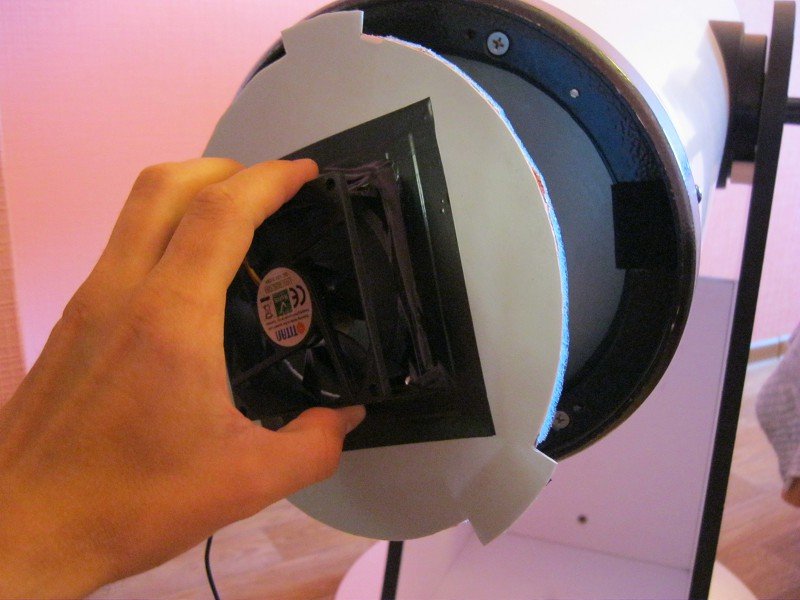

Благодаря уплотнителю, воздух извне почти не засасывается. Сам вентилятор работает на выдув. Решил поставить именно так, если что всегда успею развернуть.



Попробовал включить и посмотреть как сосет воздух. Для этого оторвал кусок газеты. Поджег и затушил. Как известно газетная бумага при тлении выделяет много дыма. Несмотря на то, что поток от вентилятора довольно слабый (2000 оборотов в минуту заявлено, но по ощущениям слабее чем прежний кулер), дым хорошо засасывается со стороны открытой части трубы. Если убрать уплотнитель, то засасывание дыма почти не наблюдается.

Это дает надежду, что вместе с охлаждением ГЗ удастся убрать часть струящегося теплого воздуха с гз, который сильно портит картинку.



Теперь очередь за натурными испытаниями. Ко мне едут два термодатчика, буду замерять температуру гз и окружающего воздуха. Смотреть дельту и тд. Нужно на практике посмотреть, как все будет работать и подкрепить это цифрами.
