roman

Push-To Push-To - дешевая система наведения телескопа своими руками

183 posts in this topic

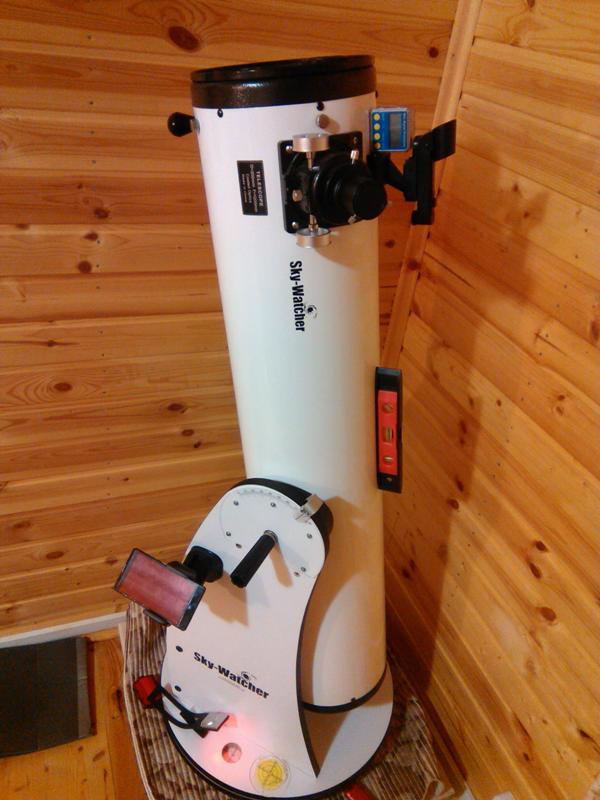

В продолжении темы . Фото моего DOB 8 после  того ,как окончательно пришли все заказанные мною прибамбасы призванные сделать PUSH TO навигацию максимально удобной. Осталось укоротить штатив фонарика и крепить его с помощью неодимовых магнитов





4 people like this

Share this post


Link to post

Рекомендуем

Система борьбы с росой R-Sky
map2Контроллеры R-Sky позволяют плавно контролировать температуру нагрева и значительно экономят заряд аккумуляторов. Узнать подробнее...
Потеют окуляры?
map2Грелки на окуляры R-Sky - лучшее решение проблемы запотевания и замерзания окуляров. Узнать подробнее.../td>
Защитные чехлы
map2Новинка! Защитные чехлы и колпаки на телескопы. Надежная защита от пыли и влаги!
Узнать подробнее...

@Vlad1971 Сколько не всматривался, не пойму что это за красный фонарь и как он закреплен. И еще, странно что вы установили смартфон на телескопе.

Есть несколько довыдов против этого.

1) Смартфон лучше держать в кармане или где-то ближе к телу, так как в холодное время года переохлаждения аккумулятора и экрана лучше не допускать.

2) Даже с учетом ПушТу все равно приходится посматривать на карту, удобнее это делать когда смартфон в руках и перед глазами.

1 person likes this

Share this post


Link to post

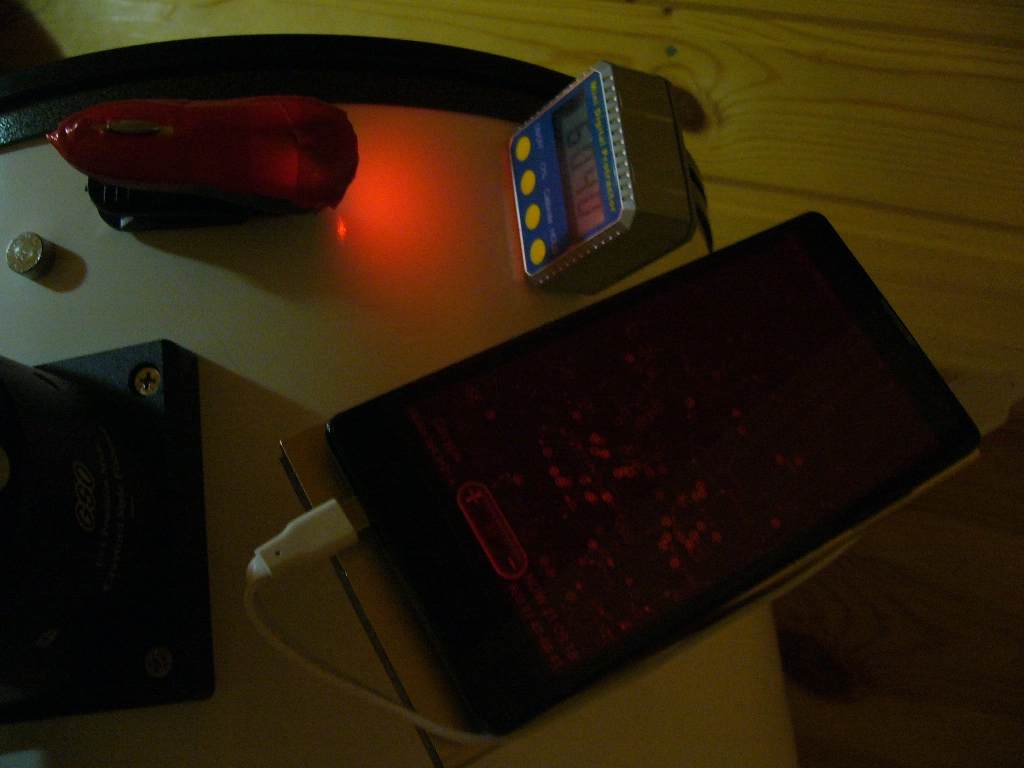

Красный фонарь, это фонарик для электронных книг...плоский.. ..я фото выкладывал выше ...заклеил его красной пленкой ...фонарик имеет такой гибкий штатив ..длинный .....можно по разному гнуть и приспосабливать под различные условия .... я его обрежу и буду на магнитах фиксировать. Смартфон прикрепил пока так ...довольно  удобно  ...смотреть карту в принципе нужно когда выбираешь  и фиксируешь  объект ...затем  смотришь координаты  объекта и пошел   крутить монтировку и трубу  для наведения... смартфон реально в руке мешает  в этот момент (я его все время на столике оставлял ) ...как придет внешняя батарея буду их вместе в держателе фиксировать А в принципе к трубе бы прикрепить ,ближе к окуляру , что бы  действительно перед глазами ,но надо что то  придумать , он то на присоске . В холодное время это  все конечно проблематично... придется за пазухой греть)))

Share this post


Link to post

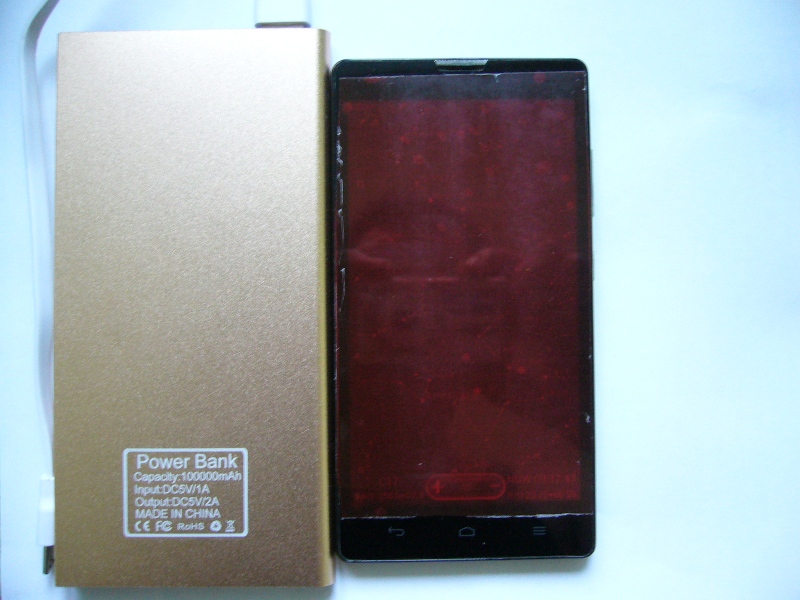

В продолжении темы...пришел наконец мощный "пауэр банк " который я планирую использовать со смартфоном . Это позволит быть энергетически независимым в течении многих  наблюдений подряд  . Планирую соединить батарею и телефон либо двусторонним скотчем ,либо посредством тех же неодимовых магнитов в единый блок ,который прекрасно зафиксируется в уже имеющийся держатель для смартфона . Фото прикрепляю.


Share this post


Link to post

Володя молодчага! Наверное следующий я буду реализовывать этот способ! видел в работе, это конечно поражает. Пока моторы на моем син скане едут, Володя уже наблюдает. И точность нареканий не вызывает

1 person likes this

Share this post


Link to post

Здравствуйте коллеги !

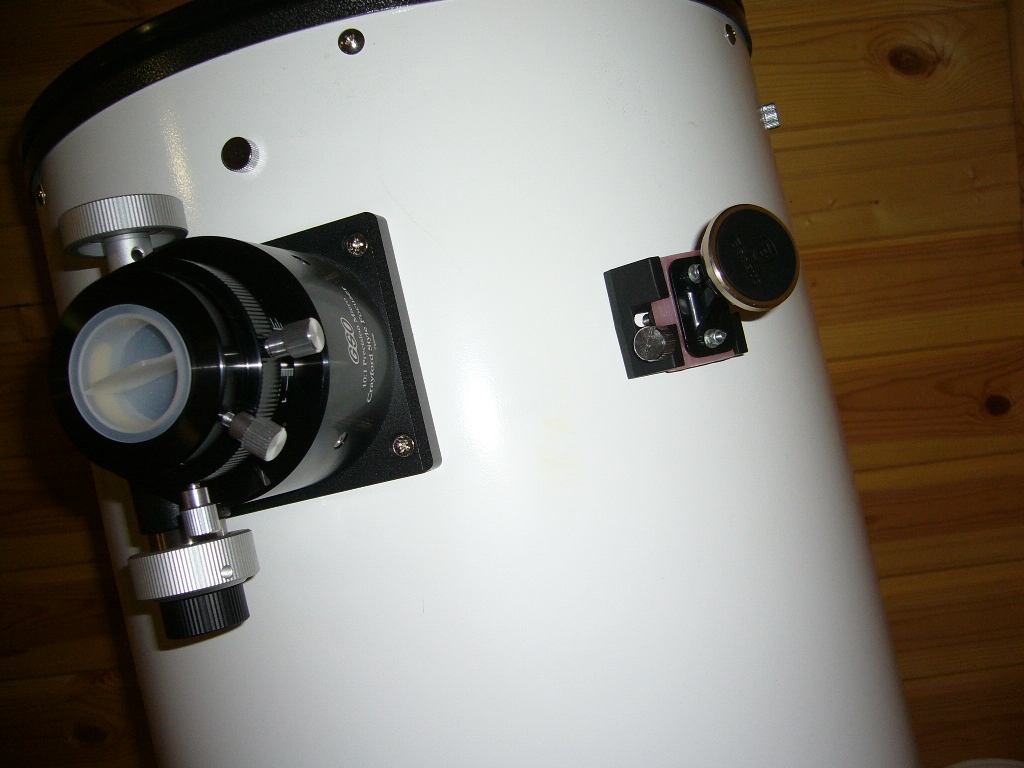

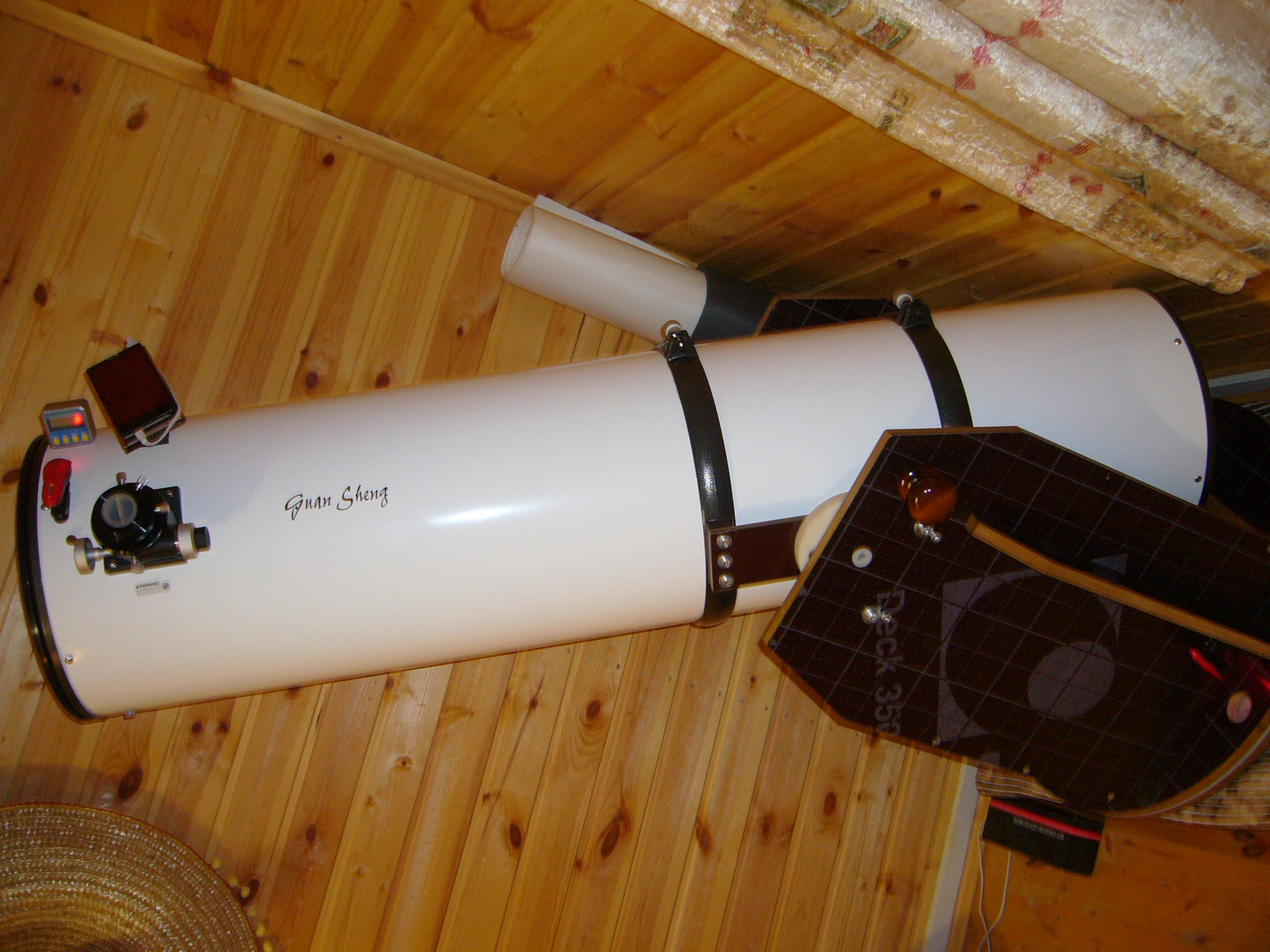

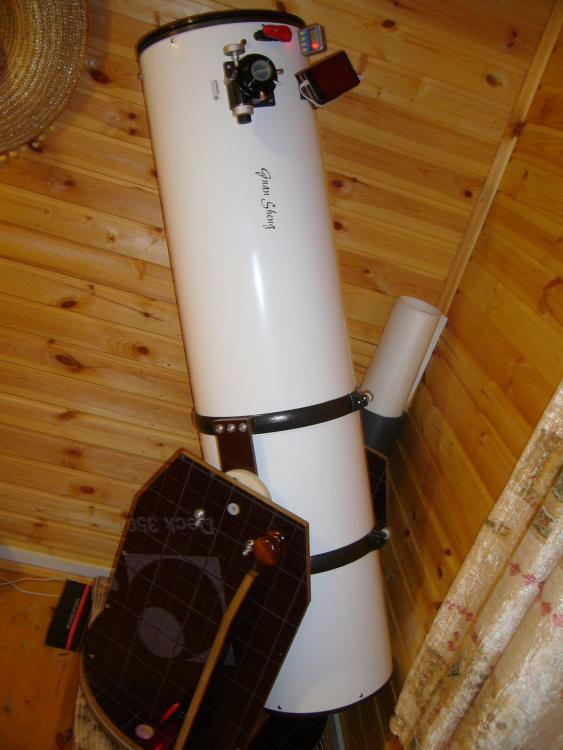

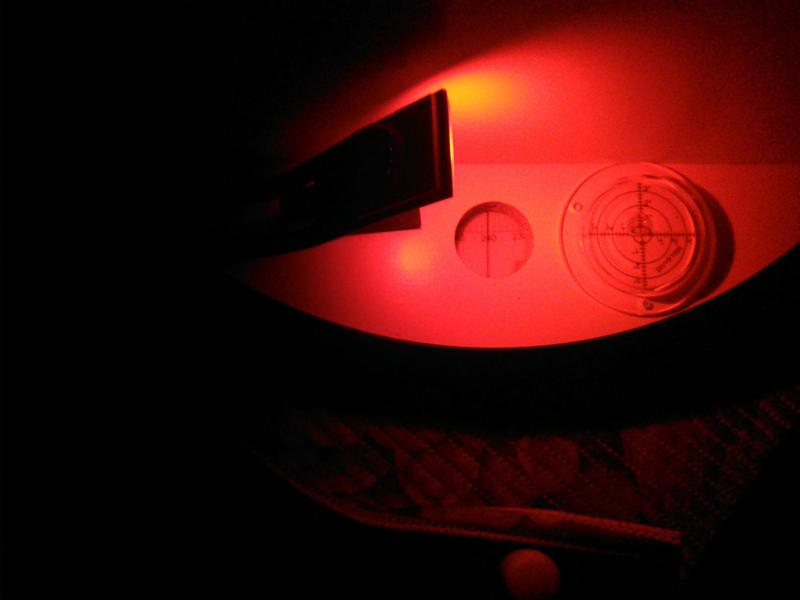

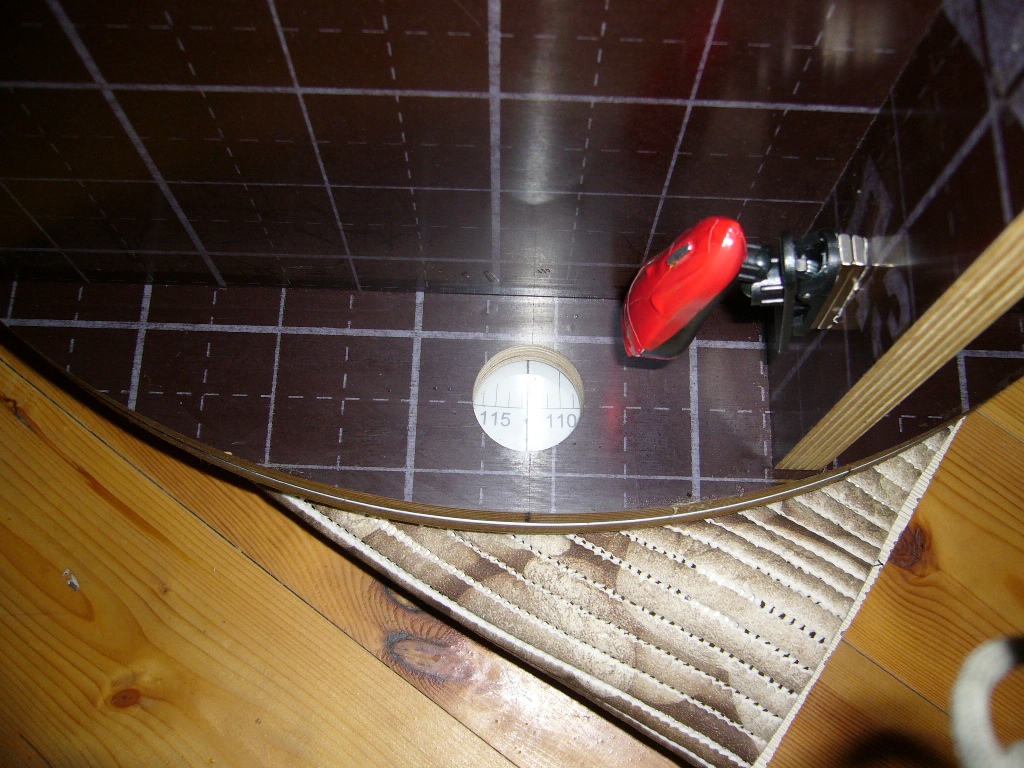

Хочу поделиться с вами какое дальнейшее  развитие получила концепция Push To навигации у меня . Я сменил свой SW 8" Dob на новый инструмент.... GSO 12 " трубу ,которую установил на самодельную монтировку в которой предусмотрел сразу установку азимутального координатного круга .С учетом накопившегося опыта я установил все необходимое оборудование  так ,что бы сделать Push To навигацию максимально комфортной . Так например расположение держателя смартфона на боковине монтировке показалось мне не удобным ,так как все время приходилось приседать или наклоняться, что бы работать с программой ...спина очень уставала и я купил на Али магнитный держатель который установил на место искателя ...теперь смартфон всегда перед глазами ......также я заменил источники освещения шкалы по азимуту и  цифрового угломера ...фиксирую их с помощью неодимовых магнитов ....можете посмотреть ,как это все реализовалось на фото . Все это проверено в поле ..очень удобно . Так же  я пришел к выводу что , высокоточная установка всего сетапа по горизонтали  крайне   важна ... это ключевой момент  ...используя пузырьковый круглый уровень надо максимально стремиться к этому ...тогда отклонения по азимуту не будут превышать 0,2 градуса ,а то и меньше ...по высоте у меня отклонений нет.... данные инклинометра совпадают с данными программы практически всегда ...в общем функцию привязки которую предлагает DSO Planner я даже не использую.







3 people like this

Share this post


Link to post

Vlad1971, не могли бы дать ссылку на ваш красный фонарик, что то ищу и не могу найти точно такой.

И огромное спасибо за подробное изложение своего проекта - буду реализовывать его у себя.



P.S. Фонарик нашел.  Пропустил упоминание о заклеивании цветной лентой - я же искал готовый с красной лампой.

Share this post


Link to post

Купил по 10 рублей красные светодиоды для замены белых  в этих фонариках ... белые выпаиваются , красные на их место.... от изоленты отказался ....и спектр света тот , что нужно и выглядет лучше ). Что ещё хочу добавить ,так это аналоговую шкалу по высоте (как это было на SW 8" ) . В холодный сезон  баттарейки на инклинометре быстро садяться и при ниже нуля он плохо работает .


Share this post


Link to post
В 09.10.2017в17:42, Vlad1971 сказал:

Что ещё хочу добавить ,так это аналоговую шкалу по высоте (как это было на SW 8" ) . В холодный сезон  баттарейки на инклинометре быстро садяться и при ниже нуля он плохо работает .

Автор DSOPlanner и собственно, первый кто сделал наведение таким методом у нас, прячет инклинометр в кармане, когда холодно. Поставил, навелся, снял.

Share this post


Link to post
В 09.10.2017в17:42, Vlad1971 сказал:

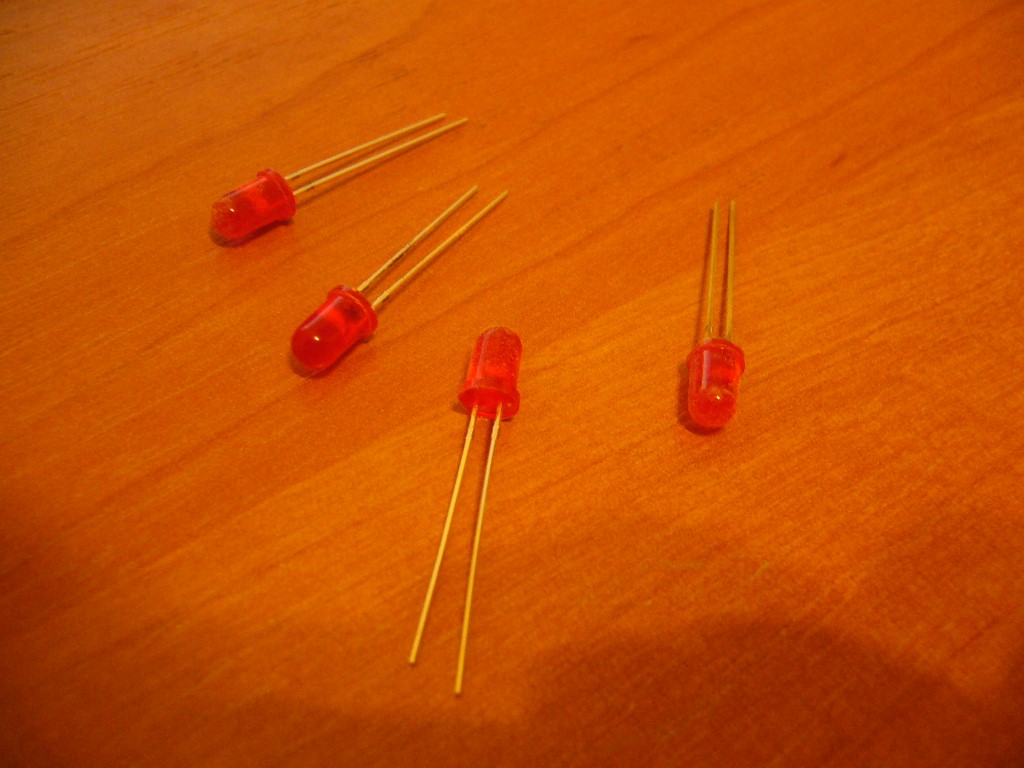

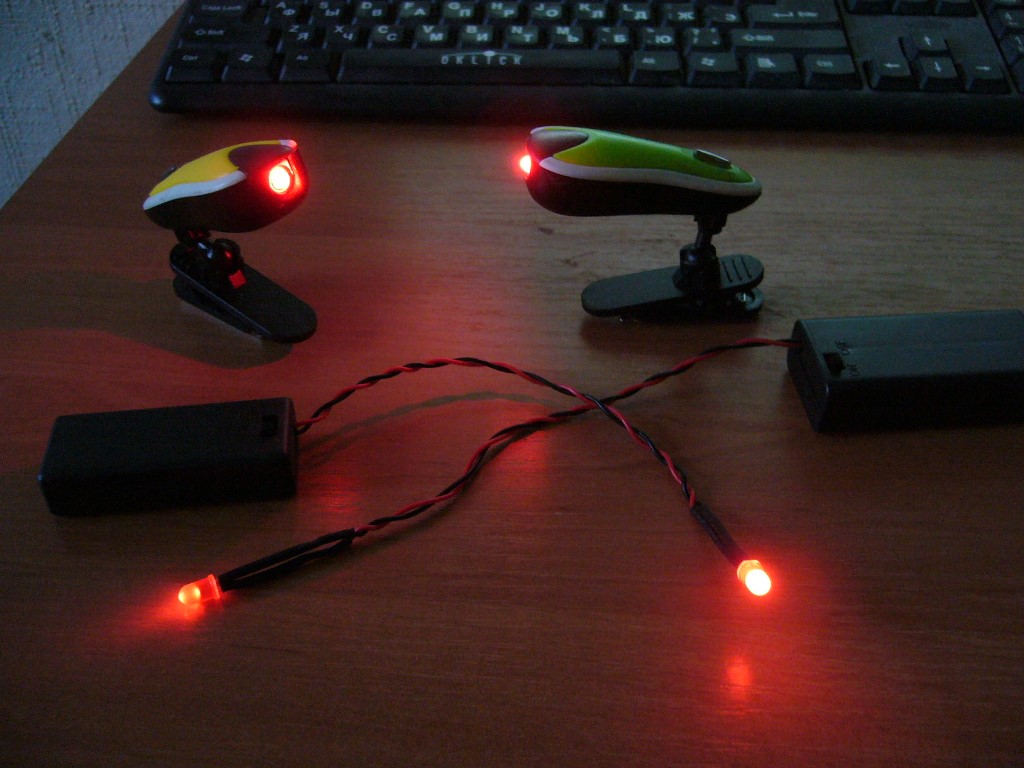

Купил по 10 рублей красные светодиоды для замены белых  в этих фонариках

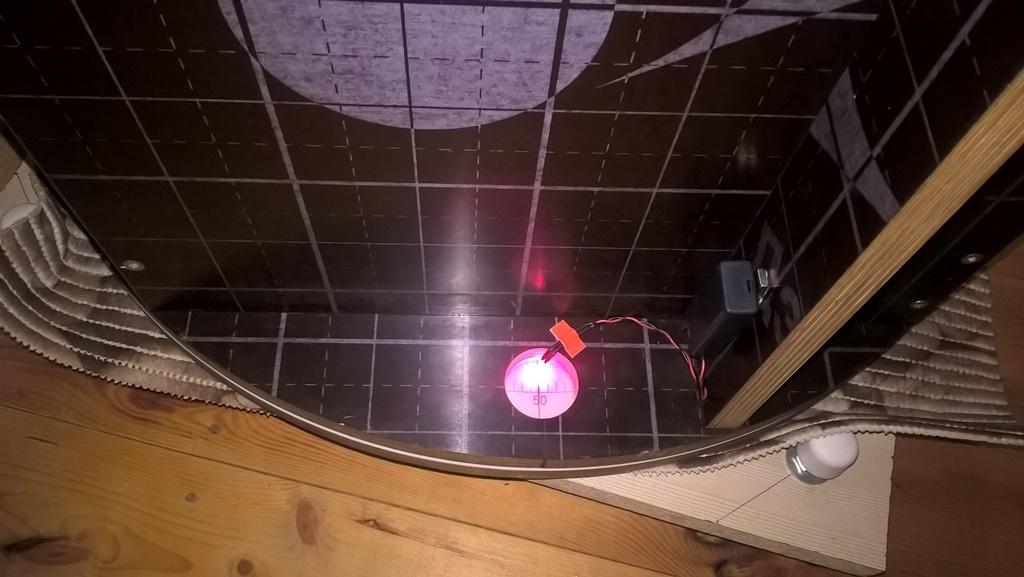

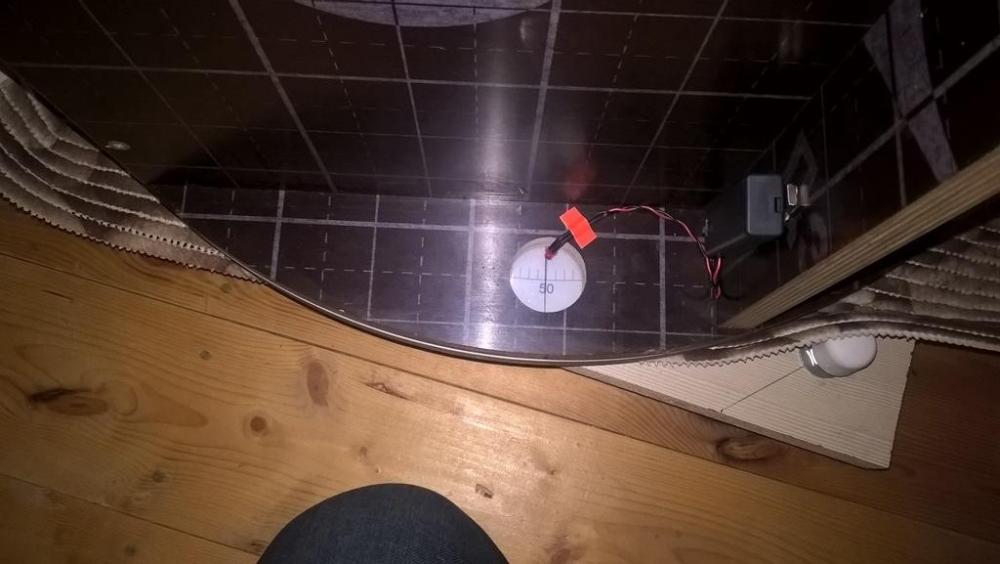

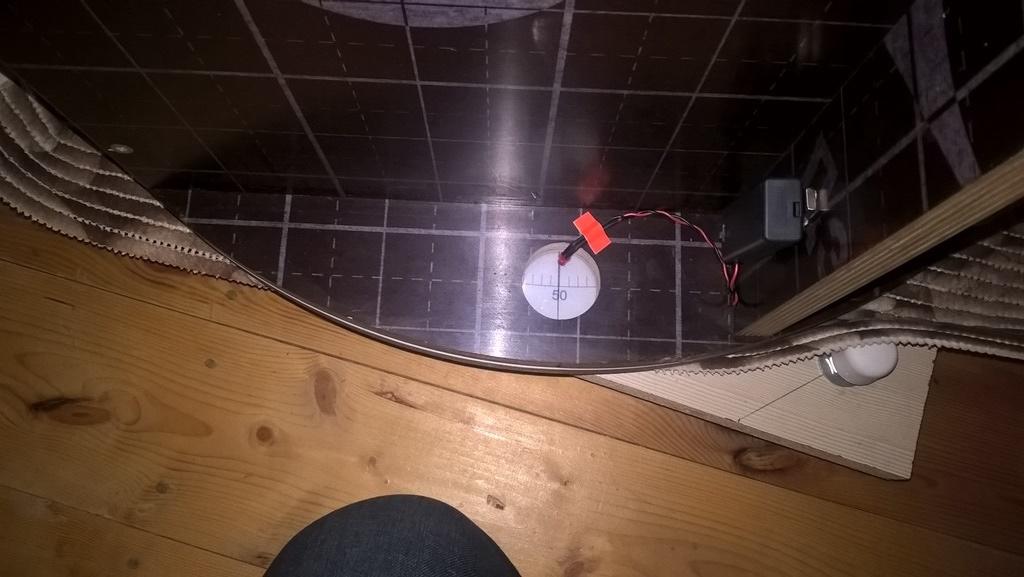

Вот в итоге что получилось....диоды на гибкой подводке попробую подвести непосредственно к шкале .....возможно это будет лучше чем подсвечивать фонариком ...


Share this post


Link to post







2 people like this

Share this post


Link to post

Чета мне кажется, что ночью будет слишком ярко. Надо бы сопротивление впаять.

Share this post


Link to post
