Nexus DSC — пуш-ту система для наведения на объект

9 posts in this topic

Некоторое время назад австралийская компания Astrodevices представила астрономическому сообществу новое решение для Push-To Систем. Как я уже рассказывал здесь, Цифровые Установочные Круги (Digital Setting Circle или DSC) призваны помочь наблюдателю быстро и точно навести телескоп на небесные объекты.

В мире существует довольно много таких решений, самые известные пожалуй это
Sky Commander или Agro Navis. Однако каждый из них обладал рядом недостатков: неудобство обращения и ограниченность баз. Плюс ряд более мелких недочетов.



Как говорится, свято место пусто не бывает. Компания из Австралии Astrodevices собрала информацию о всех эти недочетах и выпустила свое видение того, как должны выглядеть приборчики DSC.

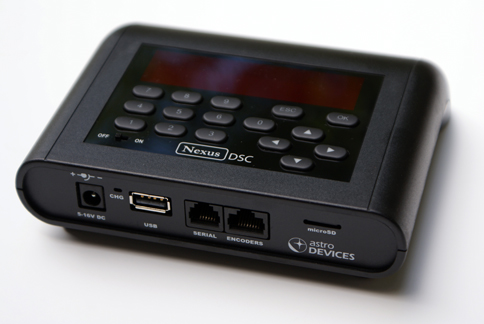

И так, встречайте Nexus DSC



А вот ряд основных преимуществ:

- Литиевая перезаряжаемая батарея позволяет пользоваться устройством без внешнего источника питания, причем даже в холодное время года.

- OLED дислпей, в отличии от ЖК (LCD) не тупит на отрицательных температурах
- Дисплей уменьшает яркость настолько, что надпись на экране можно увидеть только поле полной адаптации глаз к темноте. Ибо, есть такие наблюдатели, которые боятся едва уловимого света от красного фонаря.
- Встроенный
GPS/Глонасс

- Полнофункциональная клавиатура. Ну тут лишне говорить, что наконец таким типом устройств стало удобно пользоваться. Быстрый поиск и тд
- По умолчанию в базе 61 тысяча объектов из всевозможных каталогов. Все что в голову взбредет, но можно на
SD карту кинуть PGC. Плюс расширить собственными каталогами до бесконечности.
- что мне особенно нравится, поддержка наблюдательных листов формата
SkySafari, что означает выгрузку оных из любой программы планировщика.
- постоянных доработки прошивки и возможность обновить девайс



Ну и традиционно, всяческие навороты для более точного наведения, поддержка Go-To систем и тд.








Короче, рекомендую!

Интересно, что автор устройства Сергей Антонов, выходец из наших краев, проживающий в Австралии.



Цена устройства 350$, что более чем конкурентоспособно по сравнению с аналогами, которые, как бы уже гораздо хуже.


Больше информации на оф. сайте http://www.astrodevices.com/products/NexusDSC/index.html



Share this post


Link to post

Рекомендуем

Система борьбы с росой R-Sky
map2Контроллеры R-Sky позволяют плавно контролировать температуру нагрева и значительно экономят заряд аккумуляторов. Узнать подробнее...
Потеют окуляры?
map2Грелки на окуляры R-Sky - лучшее решение проблемы запотевания и замерзания окуляров. Узнать подробнее...
Защитные чехлы
map2Новинка! Защитные чехлы и колпаки на телескопы. Надежная защита от пыли и влаги!
Узнать подробнее...

Share this post


Link to post

Что скудно?

Энкодеры ставятся по осям, с них считываются показания. Устройство выравнивается по двум звездам, т.е как пользователю, тебе пофиг горизонты и уровни.

PS. И зачем удалил свой текст? )))

Share this post


Link to post

Хорошая система, только стоит дороговато.

Share this post


Link to post

При стоимости данного девайса уже становиться сравнима с GoTo.



Зарание извиняйюсь за офтоп !



Кстате в системах наведения GoTo из новых дэвайсов для упрощённого выравнивания (наведения)

недавно наткнулся на интересный приборчик от Celestron (сканер неба)

Сканер (камера) делает пару снимков неба и сравнивает их с собственной базой данных,

после чего (привязывает) объясняет контроллеру GoTo где он реально находится в пространстве, в координатах

и система после этого уже сразу готова к автонаведению и ведению =)



http://www.celestron.ru/index.php/products/mounts/celestron-starsense-accessory#описание

Share this post


Link to post

При стоимости данного девайса уже становиться сравнима с GoTo.





С ценой какого Го-Ту? Данный прибор имеет очень конкурентоспособную цену. Аналоги обычно дороже, но хуже по функционалу.

Цена этого прибора без учета доставки: 350$ и если нет Энкодеров, то еще 65 +65$(хотя наверно чуть больше будет за Энкодеры).



Покажите мне решение Го-Ту для добсона, любого! Хотя бы за 1000$



Ребята, безусловно, когда у тебя дешевая китайская дудка, то на ее фоне такие цены кажутся просто дикими. Да и цены даже на дешевые окуляры Explore Scientific кажутся запредельными. Но в действительности. мир другой.

Share this post


Link to post

Я конечно же имел ввиду не добы !

на монтировках EQ3, EQ 5  Upgrade Kit GoTo контроллер + моторы  стоит ~300-400$

и максимальна возможная труба на такой сетап 200mm вполне достаточно.



На добах я так понимаю нет такой опции =( GoTo сразу в сборе с доб монтировкой.

и в таком случае сама идея изпользовать доб + GoTo становится очень дорогой.

Share this post


Link to post

На трубах до 200мм наблюдают в основном пару сотен ярких объектов. Достаточно искателя.

Апертуристый добсон это единственный способ получить относительно недорого, мощный телескоп. Идея автоматизировать большой добсон не кажется лишней. На то есть много причин, как и на идею ускорить поиск с помощью Push-To.

Share this post


Link to post

Да большой доб конечно есть смысл модернезировать т.к. у больших разница между GoTo и без более 1000$



http://ca.skywatcher.com/_english/01_products/01_list.php?cid=5



Но правдо GoTo имеет и ряд приимушеств.



Хотя думаю  большой ДОБ среди любителей мало хто себе может позволить.

Share this post


Link to post
