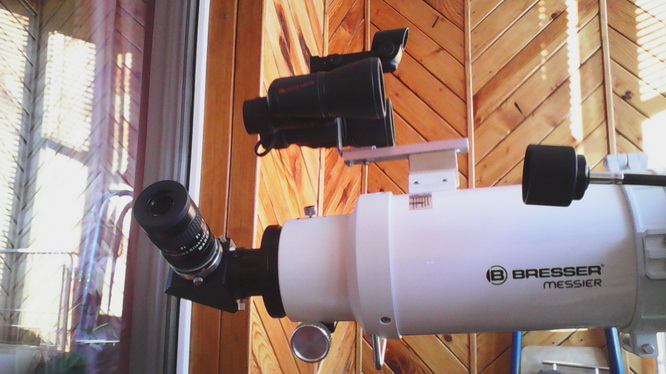

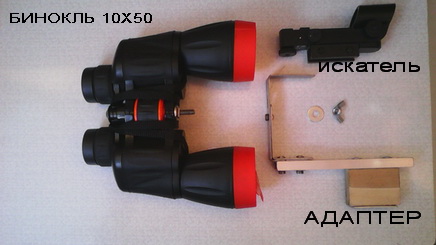

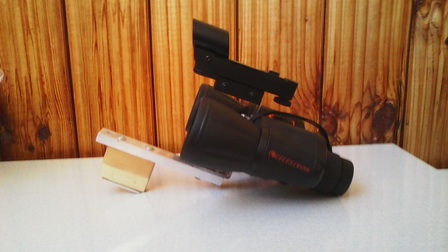

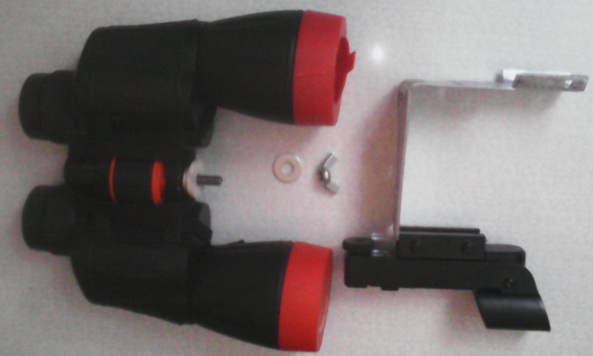

Опубликовано: 2 фев 2017 Уважаемые любители астрономии, выношу на ваше обсуждение приспособление которое поможет легко и просто ориентироваться на звездном небе в поиске объектов, рассматривать их, наводить на них телескоп и т. д. Речь пойдет о бинокле, лучшем друге астронома. Здесь я не буду рассказывать о всех достоинствах этого инструмента при наблюдениях, вы это знаете. Остановлюсь на вопросе более эффективного его использования. При наблюдении в бинокль не плохо было бы установить его на штатив, а это еще одно место в сумке или в машине. Да и бегать от бинокля к телескопу и обратно не лучшее занятие. Вот я и подумал, а если закрепить бинокль на монтировке телескопа, чтобы они работали в паре, наблюдать и сравнивать увиденное в бинокль и телескоп. Вот что получилось… Для монтировки EQ 5 в сборе на телескопе Устанавливается и крепится на место оптического искателя. Отъюстировано, т.е. ось искателя, бинокля и телескопа сведены в одну точку. Искатель наводим на опорную звезду, смотрим в бинокль, опорная звезда будет в центре поля зрения бинокля, далее ведем бинокль к объекту поиска. Устанавливаем объект поиска в центр поля зрения бинокля, наблюдаем в бинокль и телескоп, сравниваем увиденное. Быстро, удобно. Таким образом использую бинокль не только для поиска, но и для наблюдения за объектами дальнего космоса, протяженных объектов. Преимущество бинокля: наблюдение 2 глазами, прямое изображение, большое поле зрения 6.5о , объемное изображение и т. д. Для монтировки AZ3 Адаптер с искателем На телескопе Различаются адаптеры креплениями к телескопу, в первом случае ставим вместо оптического искателя, во втором - искатель красная точка. Сделать адаптер не сложно, нужна металлическая пластина длиной 25 см, шириной 2-3 см, толщиной 2-2,5 мм, поработать 1-1,5 часа слесарем. Полевые испытания не проводил, нет погоды. С балкона – работает отлично. Справочно: Вес адаптера -130 гр. Общий вес - 995 гр. (искатель. бинокль, адаптер). На вопросы – отвечу. 2 пользователям понравилось это Поделиться сообщением Ссылка на сообщение
Опубликовано: 2 фев 2017 Почему-то мне кажется, что будет неудобно наблюдать. Одно дело по земным предметам, другое дело объекты которые высоко. Нужен реальный тест. Поделиться сообщением Ссылка на сообщение
Опубликовано: 2 фев 2017 Если монтировка EQ5 то скорее всего удобным местом для крепления может стать штанга противовеса. На телескопе в положении вверх придётся ломать шею. Поделиться сообщением Ссылка на сообщение
Опубликовано: 3 фев 2017 Я уже думал на эту тему. Объекты в зените будут недоступны. Месяца 3 неба нет. С балкона градусов до 70 можно смотреть, а выше неудобно. Протестирую в поле, определюсь с проблемой, буду вносить корректировку в конструкцию. Поделиться сообщением Ссылка на сообщение
Опубликовано: 3 фев 2017 Роман, Виталий спасибо за комментарий, после теста по звездам буду вносить корректировку в конструкцию, учту Ваше предложение. Поделиться сообщением Ссылка на сообщение

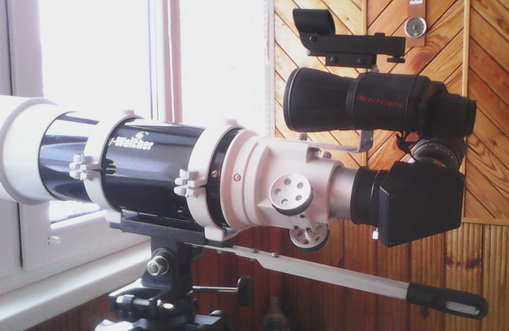

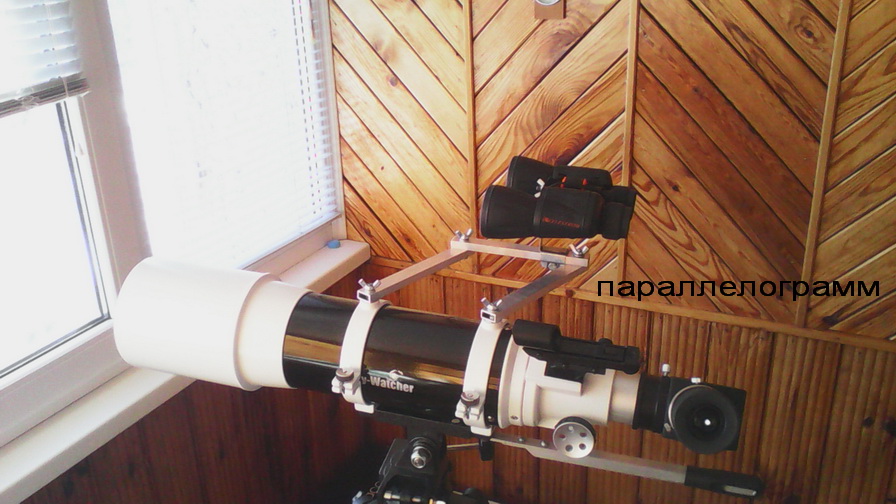

Опубликовано: 8 фев 2017 Усовершенствовал конструкцию крепления бинокля к телескопу для монтировки AZ3. Что бы сохранить юстировку использовал параллелограмм. Бинокль можно перемещать по горизонтали взад – вперед и по вертикали вверх – вниз. Наблюдения в зенит сидя на астростуле возможны. Пользоваться стало удобней. Появилась возможность наблюдать вдвоем. Испытания пока балконные - полнолуние. 2 пользователям понравилось это Поделиться сообщением Ссылка на сообщение

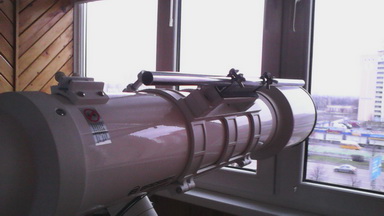

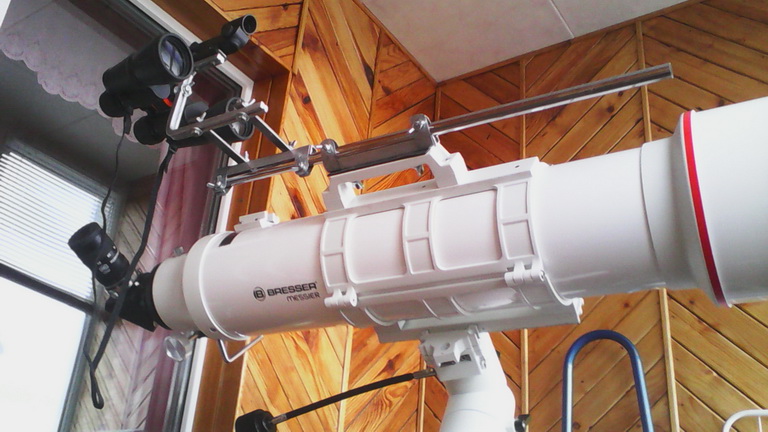

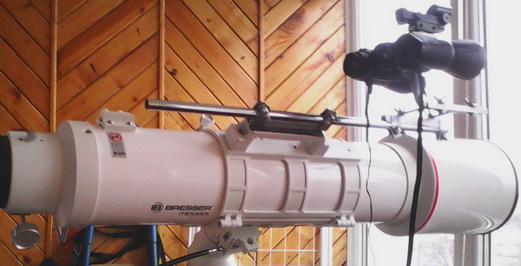

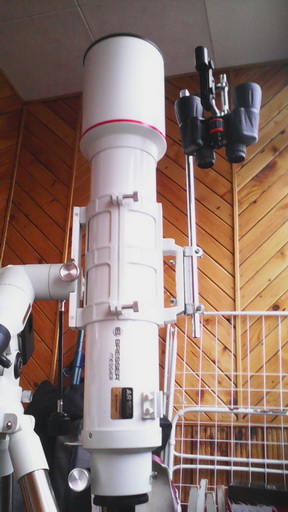

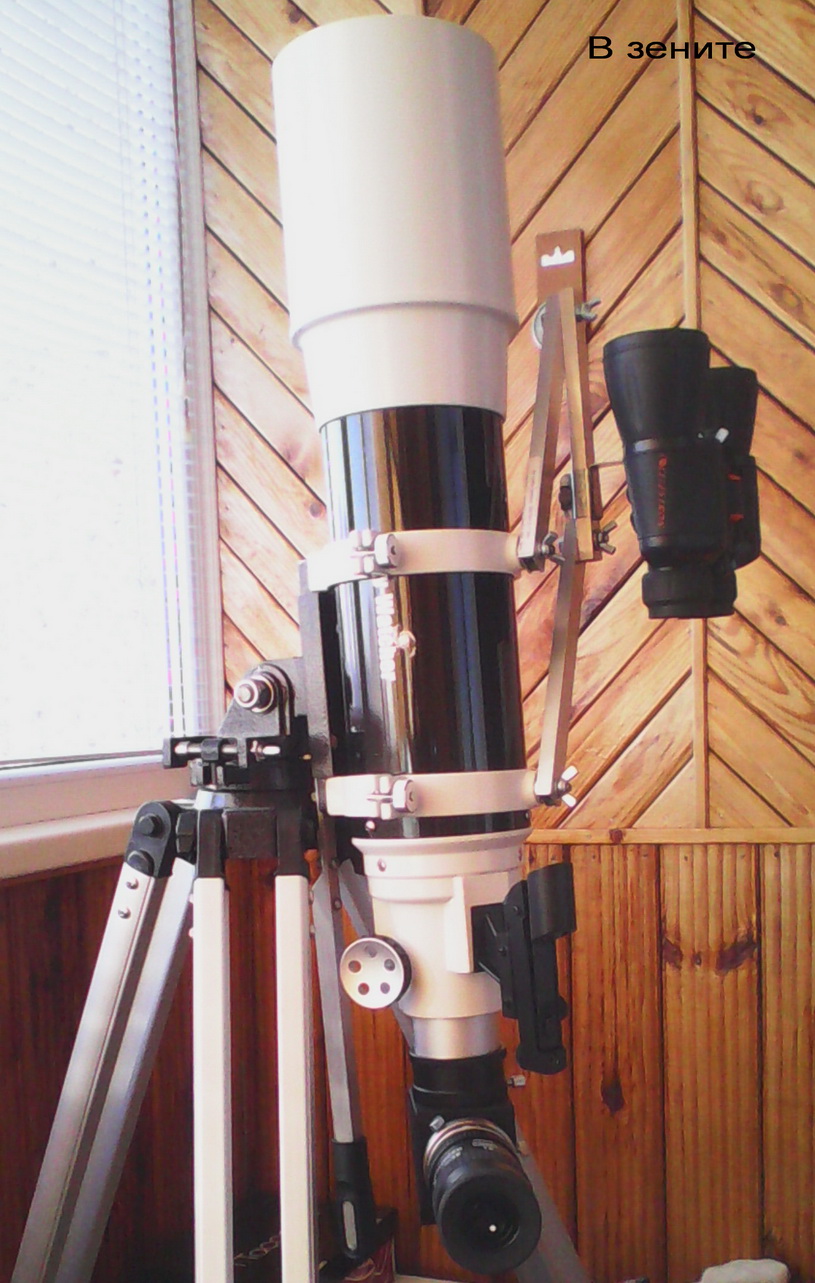

Опубликовано: 28 фев 2017 Для монтировки EQ 5 На кольцах монтировки закрепил направляющую стальную трубку Ф15 мм. Сделал конструкцию параллелограмм на которую закрепил искатель красная точка и бинокль. Одной стороной параллелограмм с помощью 2 хомутов крепится к направляющей стальной трубке. Юстируется. При наблюдении за объектами неба расположенными на высоте до 45-500 параллелограмм с биноклем крепится на передней части трубки (у окуляра), а при наблюдении объектов расположенных выше (до зенита) – на задней, у бленды трубы. При этом юстировка сохраняется. Высота подъема бинокля в зенит зависит от роста наблюдателя и регулируется с помощью расположения параллелограмма на направляющей трубке и изменения его угла. Чтобы переставить параллелограмм с биноклем с передней части трубки на заднюю, необходимо отпустить две гайки-барашки на хомутах крепления и переставить его, затянуть гайки-барашки. Испытания пока балконные, результатами удовлетворен, в мае на даче проведу полевые, отпишусь. 1 пользователю понравилось это Поделиться сообщением Ссылка на сообщение
Опубликовано: 28 фев 2017 Выглядит не плохо, хотя в зенитном положение будут сложности. Интересно было бы узлышать ваш отзыв или краткий обзор трубы Bresser AR-152S/760 на EQ5 Поделиться сообщением Ссылка на сообщение
Опубликовано: 28 фев 2017 Да, при наблюдении в зенит нужен оптический излом оси бинокля или диагональное зеркало, тогда комфортно наблюдать. А так 2-3 мин и готов, голова отваливается. Но с другой стороны не так часто мы наблюдаем в зенит. Зенит для меня это квадрат со стороной примерно 30 градусов, который смещается через полтора часа, можно и подождать и смотреть что пониже. ЛА народ терпеливый, плохо в бинокль, смотри в телескоп. Наблюдать в бинокль под углом градусов в 70-75 легче, шея не так устает. Виталий, обзор Bresser (а) сделаю на этой неделе. Поделиться сообщением Ссылка на сообщение
Опубликовано: 4 мар 2017 Полевые испытания тележки – стула и адаптера. 02.03.2017 г.Гомель. Беларусь. После длительного перерыва (c сентября прошлого года) наконец открылось небо. День был солнечный, очень хотелось чтобы чистое небо осталось на вечер и ночь. С надеждами на лучшее собрался на наблюдения, чтобы протестировать некоторые усовершенствования тележки – стула, (об этом я писал раньше) адаптер телескоп – бинокль и просто посмотреть на звезды. И так: телескоп рефрактор S – W 1206, AZ3, окуляр Hyperion Zoom 8 – 24mm MARK111, бинокль Celestron 10x50, адаптер телескоп – бинокль. В дорогу! Тележка мягко и плавно бежала за мной, установленные амортизаторы поглащили все неровности и стыки бетонной плитки. Небольшой участок дороги без покрытия преодолен также плавно. И вот я на школьном стадионе. На установку и настройку оборудования ушло минут 5. Темнело. Растущая луна (примерно 20%) смотрящая на меня, не очень обрадовала, добавляли засветку и рядом стоящие девятиэтажные жилые дома. Темнота неба 9 класс. Наблюдения начал с Ориона, направление юг. Сначала пробежал биноклем по всему созвездию, остновился на туманности М42, посмотрел в телескоп. Поэксперементировал с увеличением с помощью зума окуляра, выбирая оптимальное. Переключился на с. Близнецы М35 бинокль – телескоп. В таком порядке посмотрел в Тельце Гиады, Плеяды. М1 в бинокль навелся, но не увидел, в телескоп увидел маленькое светлое пятнышко. Луна, Венера, Марс – бинокль – телескоп, пока все нормально. С. Возничий в зените бинокль не берет, не удобно, оставляю на потом. С. Андромеда М31, бинокль – телескоп нормально. М110 бинокль на пределе, телескоп – нормально. С. Б. Медведица М81, М82 навелся биноклем не видно, телескоп - в одном поле нормально. М101 не увидел ни в бинокль, ни в телескоп. С. Рак М44, М67 бинокль, телескоп отлично. С Единорог NGC 2244. 2252, 2232, наводился в бинокль, рассматривал. Сделал небольшой перерыв. С.Возничий вышло из зенита, пробую повторно навестись биноклем. Успешно прошелся по всему созвездию, в одном поле бинокля М36, М37, М38. Поочередно центрирую в бинокль и рассматриваю каждое в телескоп. Луна подходит к закату, в воздухе чувствуется влажность, прозрачность неба ухудшилась. Пора сворачивться. Вечер удался. Выводы: 1.Тележка – стул успешно прошла полевые испытания по перевозке астрономического оборудования к месту наблюдения и обратно. Использовалась как стул и стол, значительно облегчив перевозку оборудования и наблюдения за звездным небом. 2. Адаптер телескоп – бинокль обепечил работу телескопа в паре с биноклем. Обладая большим полем зрения (6.5 градусов), бинокль позволил хорошо ориентироваться на звездном небе, быстро находить объекты, рассматривать их в паре с телескопом и сравнивать. Недостаток – недоступность наблюдения объектов находящихся в зените для монтировки AZ3. Испытания прошел. Николай. Поделиться сообщением Ссылка на сообщение
Опубликовано: 9 мар 2017 Я только не понял одно, как управляется монтировка при наблюдении в телескоп? Он же как бы сбоку. Как идет отслеживание за суточным движением? Поделиться сообщением Ссылка на сообщение
Опубликовано: 9 мар 2017 Монтировки не менялись и их управление тоже не изменилось. На EQ 5 бинокль закреплен на трубке, что позволяет поворачивать его по положению трубы. Поделиться сообщением Ссылка на сообщение
