R-Sky — Грелки (обогреватели) на окуляры, телескопы и фотообъективы

114 posts in this topic

Представляю вашему вниманию, систему борьбы с росой и запотеванием оптики R-Sky


Официальный сайт: http://r-sky.org/ru/

Для чего нужно?
Каждый наблюдатель и астрофотограф (да и просто фотограф) постоянно сталкивается с таким неприятным явлением, как запотевание оптики. Потеет все — объективы телескопов (рефракторов и катадиоптриков), окуляры, искатели, вторичные зеркала Ньютонов, объективы фотокамер и так далее.

Благодаря это напасти, наблюдения или фотосессия может закончится в считанные секунды.

Почему это происходит? Роса формируется на любой поверхности всякий раз, как только температура поверхности становится ниже точки росы. Простой пример: возьмите банку с колой и поставьте ее в холодильник. Пока банка находится в холодильнике, ее поверхность сухая, так как температура ее поверхности выше точки росы охлажденного воздуха. Затем, достаньте банку из холодильника и вы увидите, как за считанные секунды она покроется влагой. Это происходит из-за того, что температура поверхности банки ниже точка росы более теплого воздуха.

Ночью, ваше оборудование излучает тепло в пространство и довольно быстро его температура становится ниже чем температура окружающего воздуха. Все! Наблюдения закончились. Дальше или сворачиваться и ехать домой или пытаться как-то отогреть запотевший окуляр или объектив. Даже если вам это и удастся, то через несколько минут роса опять появится на оптике.

Стоит ли говорить, что в наших реальных погодных условиях эта проблема стоит особенно остро?!

Решение проблемы выпадения росы на оптику
Что касается объективов телескопов или фотокамер, то один из самых простых способов борьбы с росой это применение бленды. Бленда работает достаточно просто — она замедляет охлаждение линзы или корректора. Блинная бленда достаточно эффективный способ борьбы с росой в сухом климате. Где бы еще такой найти?

Но, наиболее эффективное решение защиты от росы, это применение специально разработанных нагревательных элементов (в простонародье грелки).

Такая грелка оборачивается вокруг объектива и подогревает его, держа общую температуру выше точки росы. Еще более эффективный способ — применение грелки совместно с блендой.

Что касается окуляров. То здесь нет альтернативного решения, только грелки. А потеют окуляры еще быстрее чем объективы, так как наблюдатель все же дышит, а дышит он рядом с окуляром.


R-Sky — грелки (Dew Heater Straps) для окуляров, телескопов, фотообъективов и тд
Мы предлагаем нагревательные элементы для борьбы с запотеванием оптики R-Sky премиального качества.

Основные характеристики и достоинства.

  • Питание от источника 12 V

  • Специальная технология производства направляет максимальное количество тепла к оптике, сводя потери в окружающую среду к минимуму!

  • Гибкий и эластичный шнур питания, который остается гибким и на отрицательных температурах!

  • Что может быть хуже запутанных проводов? Только запутанные провода ночью, в поле! Мы знаем об этом, поэтому мы сделали так, что наши провода не запутываются!

  • Общее великолепное качество сборки и лучшие материалы!

  • Длина шнура питание в стандартном виде 120 см

  • Разъем питания RCA (тюльпан папа)

Дополнение: на западе есть несколько производителей которые предлагают нагревательные элементы. Самые известные это AstroZap и Kendrick, ну а остальные вообще не заслуживают внимание, так как по качеству исполнения полное барахло. Безусловно, Kendrick лучше всех.

Так вот, грелки R-Sky можно сравнивать только с Kendrick! С остальными это просто некорректно в плане качества и полностью бессмысленно в плане цены. А если сюда включить доставку так вообще!

Плюс, стоит учесть что R-Sky это российский производитель. Поэтому мы всегда готовы к диалогу и с удовольствием ответим на ваши вопросы.

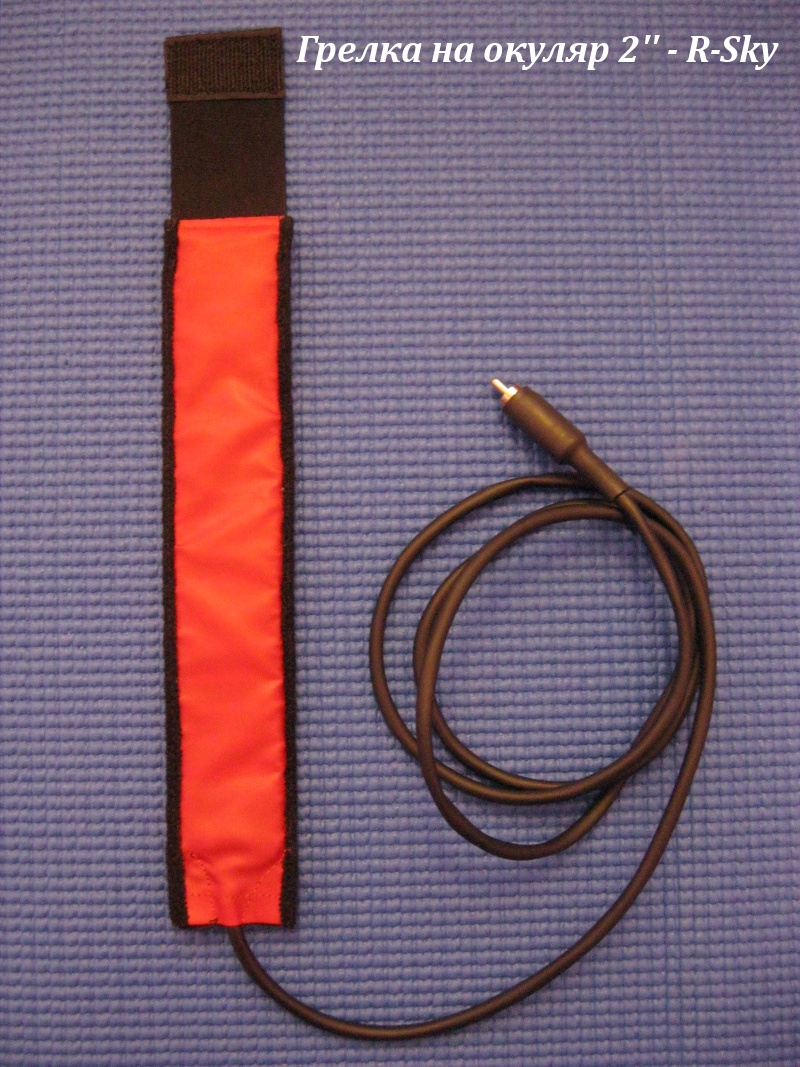

Использования грелок R-Sky на примере 2'' окуляра.

Все что вам нужно, это плотно обернуть грелку вокруг окуляра и закрепить ее с помощью липучки.
Подключаем грелку к источнику питания 12V постоянного тока. Все! Наиболее эффективно подключить грелки к питанию с помощью специальных контроллеров(об этом ниже).

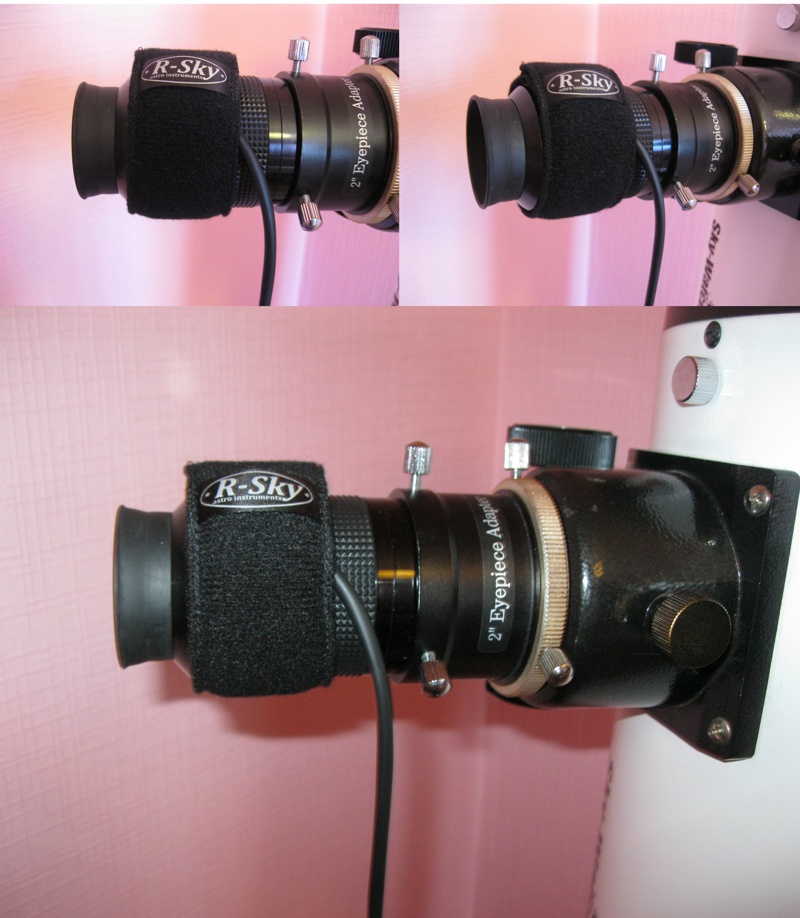

Грелка на 2'' окуляре

Обратите внимание! Одна грелка — один окуляр! Что это значит?

На астрофесте мне задали вопрос: достаточно ли одной грелки на все окуляры? Безусловно нет! Причина проста. На прогрев окуляра требуется время. Если вы используете одну грелку, то вам придется постоянно снимать и одевать ее меняя окуляры. Окуляры без грелки будут остывать и потеть. В свою очередь, окуляр на который вы только что одели грелку еще не успев прогреться, рискует быстро запотеть.

Поэтому, оптимальное количество грелок = количеству наиболее используемых окуляров. Окуляров у вас может быть много. Но, как правило самых ходовых — два-три.

Для наилучшей эффективности мы рекомендуем держать одновременно включенными все грелки! В этом случае ваши окуляры будут всегда наготове, а вы будете получать удовольствие от наблюдений.

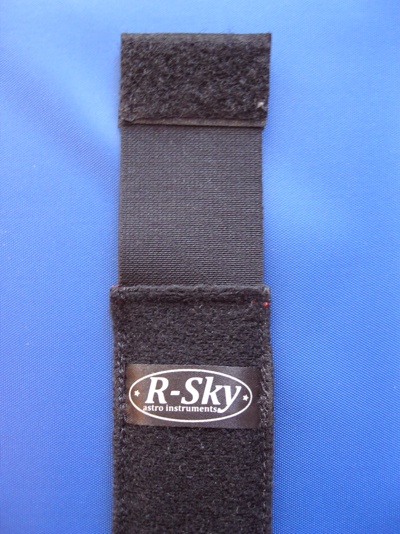

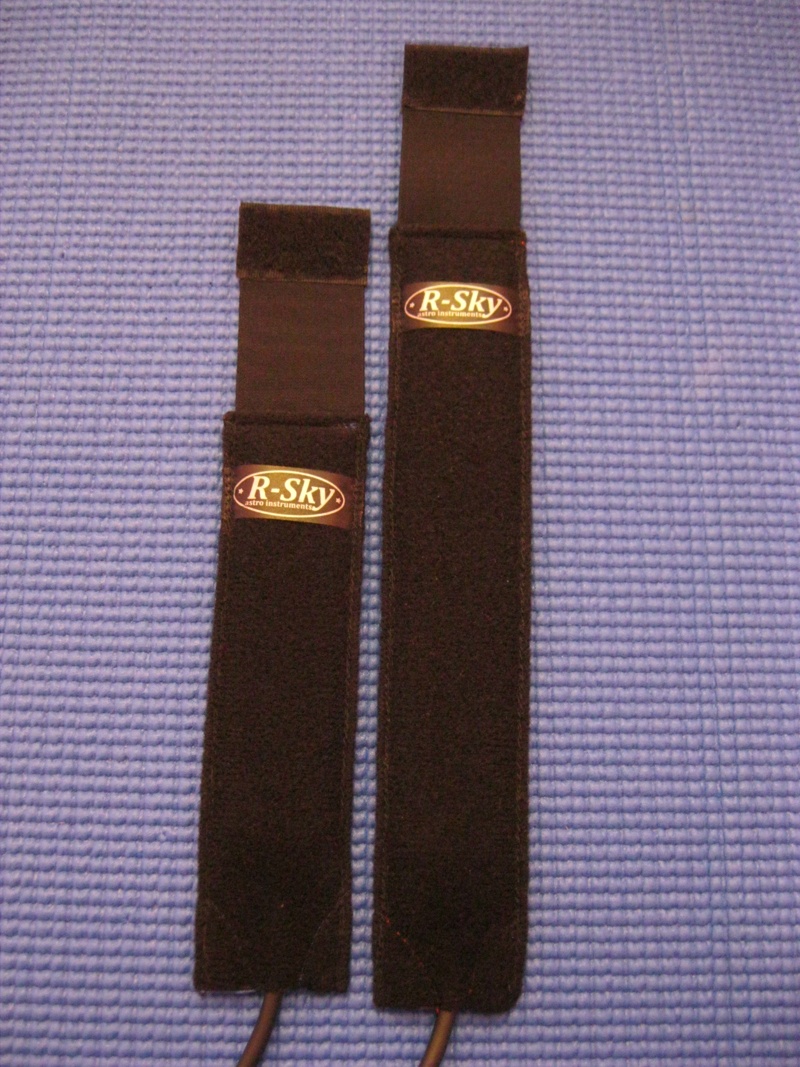

Немного фотографий:



Контроллер R-Sky (Dew remover controller) — система управления питанием грелок
Для эффективного управления грелками R-Sky мы предлагаем контроллеры, т. е. систему управления нагревательными элементами, которая позволяет плавно регулировать тепло и экономит энергию, продлевая жизнь аккумулятору.

Внимание! Использование контроллеров обязательно в случае обогрева оптики телескопов.

Подробная информация о контроллерах на подходе.

Добавлено 27.05.2013

Выпущена первая партия одноканальных контроллеров. Подробнее здесь.

Модельный ряд грелок R-Sky и цена вопроса:

Грелки на окуляры:

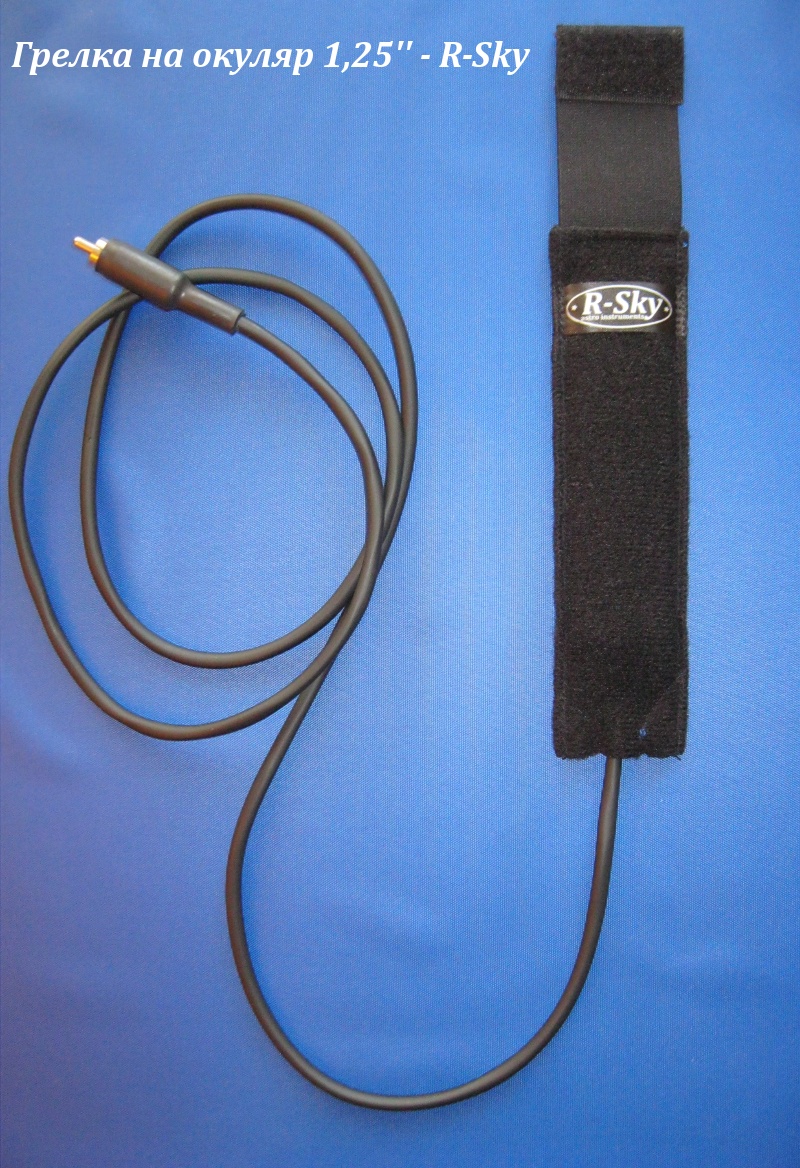

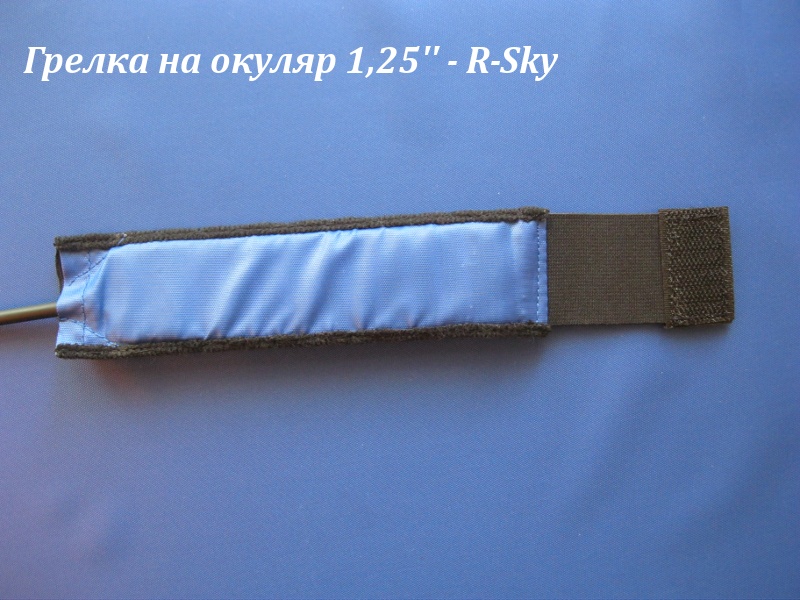

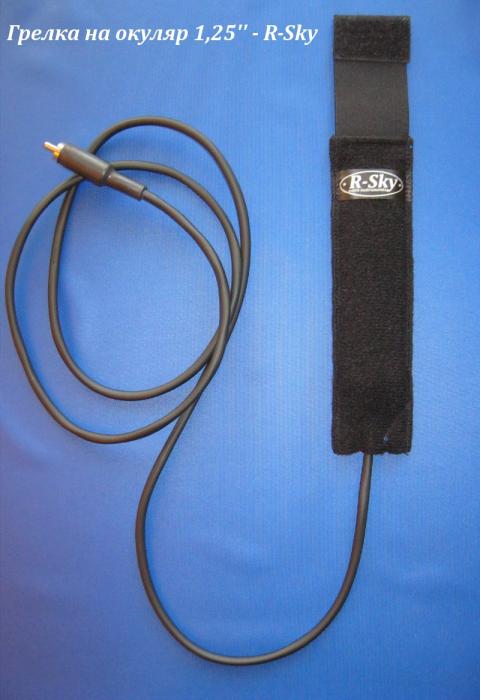

Грелка на окуляр 1,25'' — 1000р

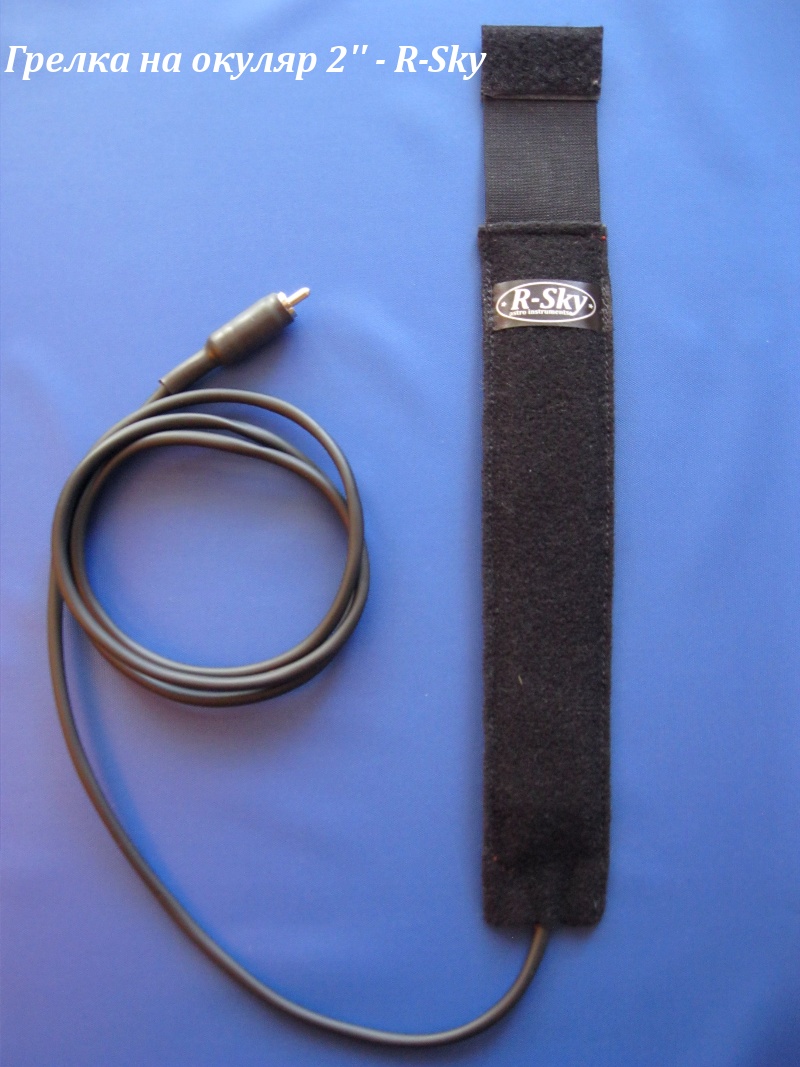

Грелка на окуляр 2'' и 50мм искатель — 1100р
Грелка на гигантские окуляры и фотообъективы Extra - 2300р Фото и описание здесь

Грелки на телескопы и фотообъективы:
3'' — 1300Р
4'' — 1400р
5'' — 1500р
6'' — 1600р
7''/8'' — 1700р
9''/10'' — 1850р
11'' — 1900р
12'' — 2000р
14''/16'' — 2650р

Грелки на вторичные зеркала Ньютонов
Грелка на вторичное зеркало (S) - 1400р
Грелка на вторичное зеркало ( В ) - 1650р
Подробнее про грелки на вторички http://r-sky.org/ru/grelki-na-vtorichki

Грелка на искатели
Грелка на искатель Telrad - 1400р (подробней на форуме http://www.realsky.ru/community/topic/2551-r-sky-grelki-obogrevateli-na-okulyary-teleskopy-i/?p=18677 )
Грелка на лазерную указку - 850р (подробней на форуме http://www.realsky.ru/community/topic/2551-r-sky-grelki-obogrevateli-na-okulyary-teleskopy-i/?p=19210 )
Грелка на оптический искатель - 1350р (Подробней на форуме http://www.realsky.ru/community/topic/2551-r-sky-grelki-obogrevateli-na-okulyary-teleskopy-i/page-3#entry19911 )
Информация на оф. сайте о грелка на искатели http://r-sky.org/ru/grelki-na-iskateli
Грелка на пульт телескопа - 1500р
Переходники и удлинители
Переходник на аккумулятор - 250р
Переходник на сетевой адаптер - 250р
Удлинитель 10 метров - 750р
Подробней http://r-sky.org/ru/istochniki-pitaniya


4 people like this

Share this post


Link to post

Рекомендуем

Система борьбы с росой R-Sky
map2Контроллеры R-Sky позволяют плавно контролировать температуру нагрева и значительно экономят заряд аккумуляторов. Узнать подробнее...
Потеют окуляры?
map2Грелки на окуляры R-Sky - лучшее решение проблемы запотевания и замерзания окуляров. Узнать подробнее.../td>
Защитные чехлы
map2Новинка! Защитные чехлы и колпаки на телескопы. Надежная защита от пыли и влаги!
Узнать подробнее...

R-Sky будет выпускать только грелки, или в планах еще и другое оборудование для ЛА?

Share this post


Link to post

Планы есть  ;)

Share this post


Link to post

Давай скорее выкладывай еще вкусняшки, контроллер, например. Пока у меня деньги есть))

Share this post


Link to post

Статья выглядит как перевод американского учебника по маркетингу :)

Где производят девайсы?

Я так понял R-Sky - это твое детище, а-ля Real Sky сокращенно? B)

Share this post


Link to post

Статья выглядит как перевод американского учебника по маркетингу :)

Она такой не выглядит, по одно простой причине - это не статья, а презентация. :)









Где производят девайсы?

Я так понял R-Sky - это твое детище, а-ля Real Sky сокращенно? B)





В России, где же еще?

Все ты правильно понял ;)

Share this post


Link to post

Требуем еще сладостей!

Share this post


Link to post

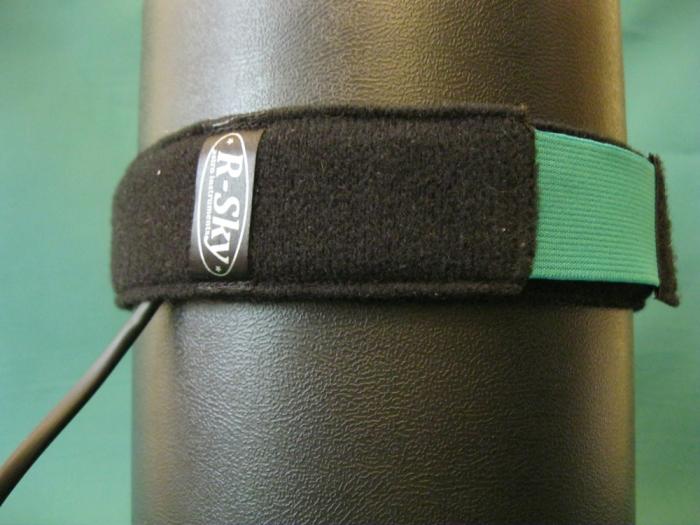

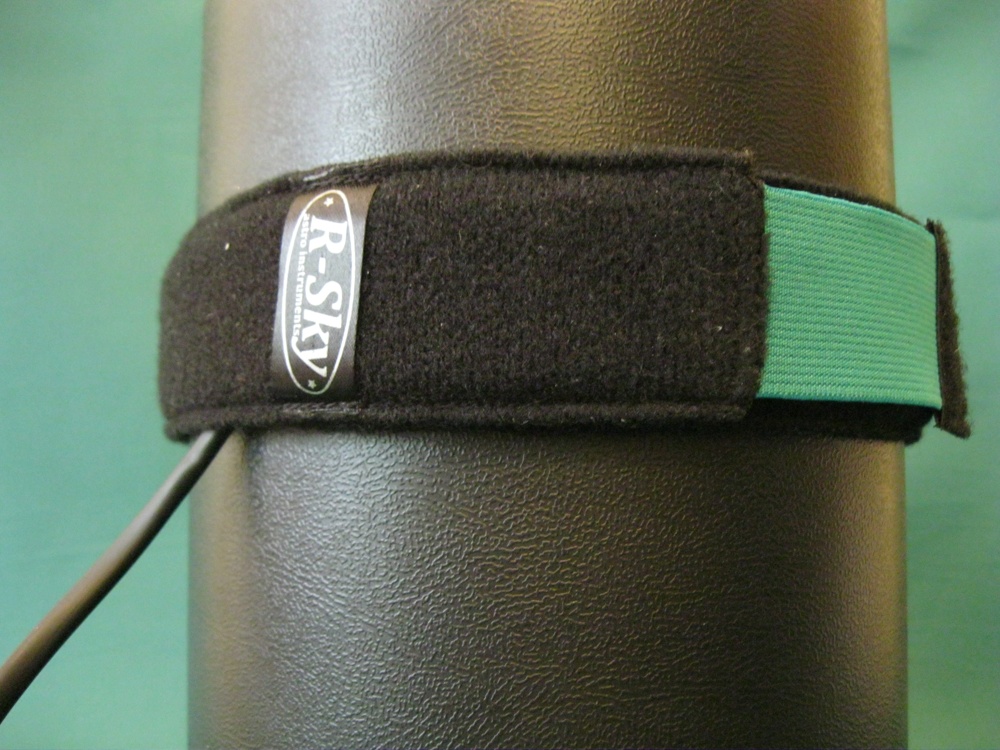

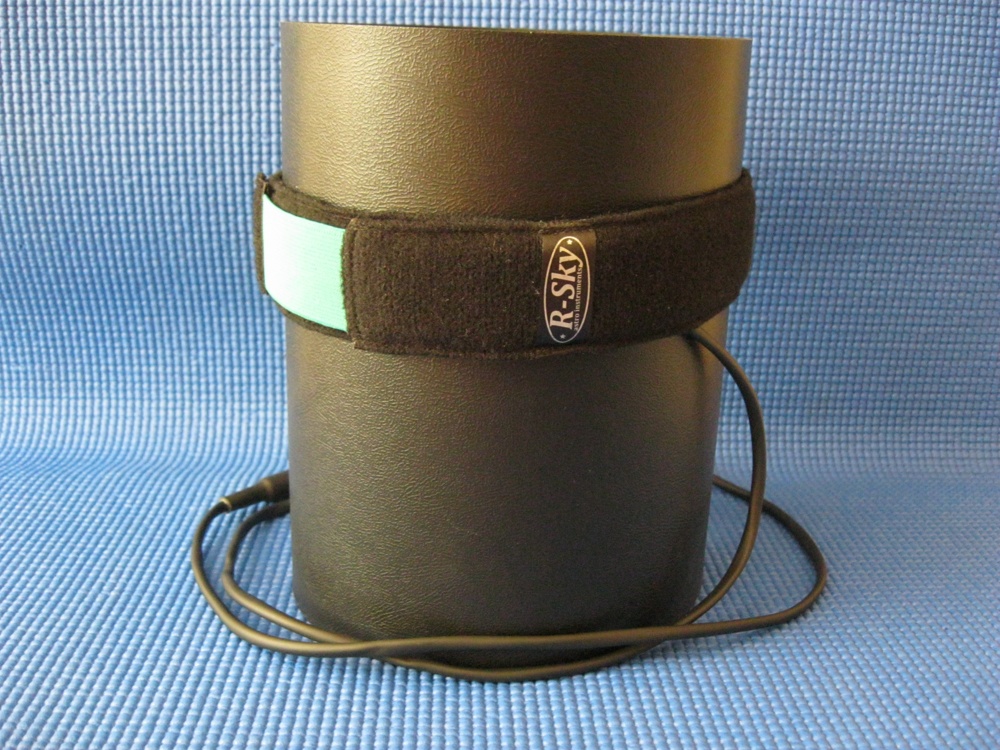

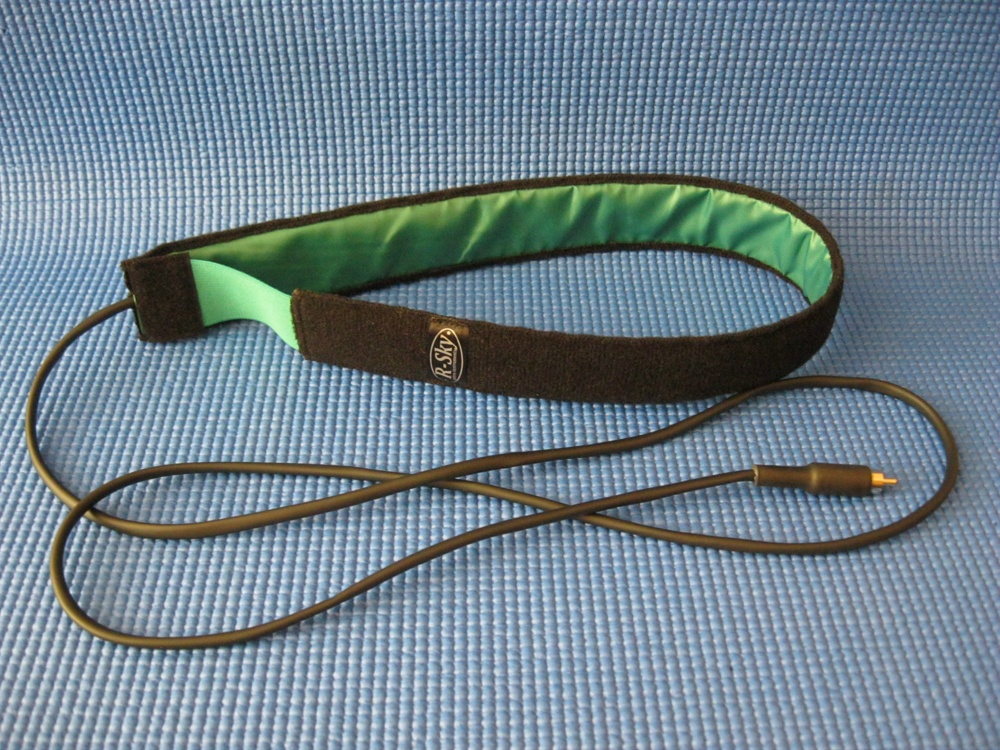

Вот так выглядит обогреватель на телескоп.

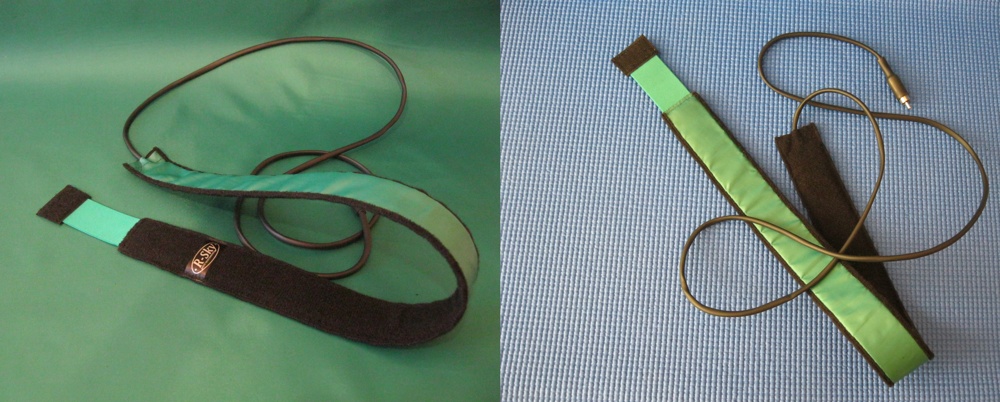

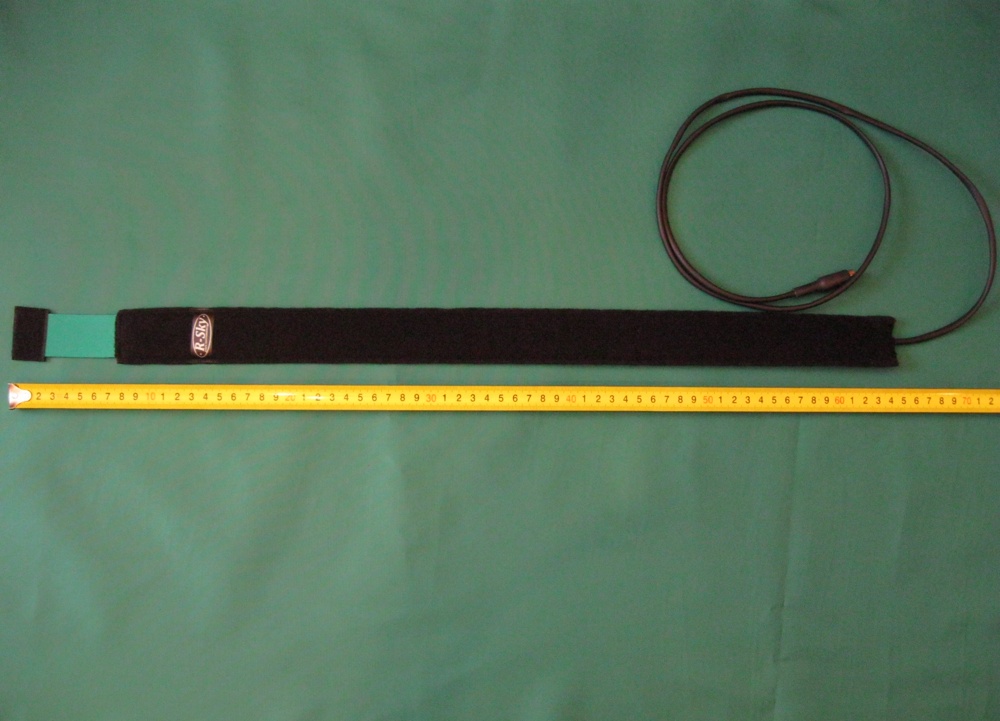

Сделал небольшую фотосессию грелки на 6'' телескоп, которая уже упакована и отправлена заказчику.

Фотографировал на обычную мыльницу, цвета немного поплыли. Но, все грелки на телескопы имеют зеленое оформление (синие оформление на окуляры 1,25, красное на окуляры 2'').








Share this post


Link to post

В свежем июльском номере Sky&Telescope за 2013 год напечатана статья Rod Mollise о борьбе с росой на наблюдениях. Статью заканчивает следующая фраза, которая мне очень понравилась:





I used to tell novices that dew-removal gear
is just as important as eyepieces, but I was wrong. It is
more important. You can always see something with the
simplest, cheapest eyepiece , but unless you are prepared
to deal with dew, you may not see a thing.


Перевод:



По обыкновению, я говорил новичкам,

что средство для борьбы с росой так же важно как и окуляры.

Но я был не прав. Это намного важнее.

Вы сможете что-то рассмотреть с самым простым, самым дешевым окуляром,

но если вы не подготовлены чтобы иметь дело с росой, вы ничего не увидите.

Share this post


Link to post

Ты эту фразу напечатай в буклетике с обзором продукции R-Sky. И вкладывай в коробочку с грелками. А для другого товара, другую цитату. И уже будет элемент корпоративного стиля)

Share this post


Link to post

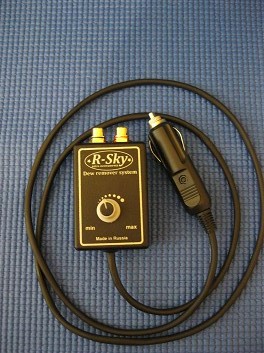

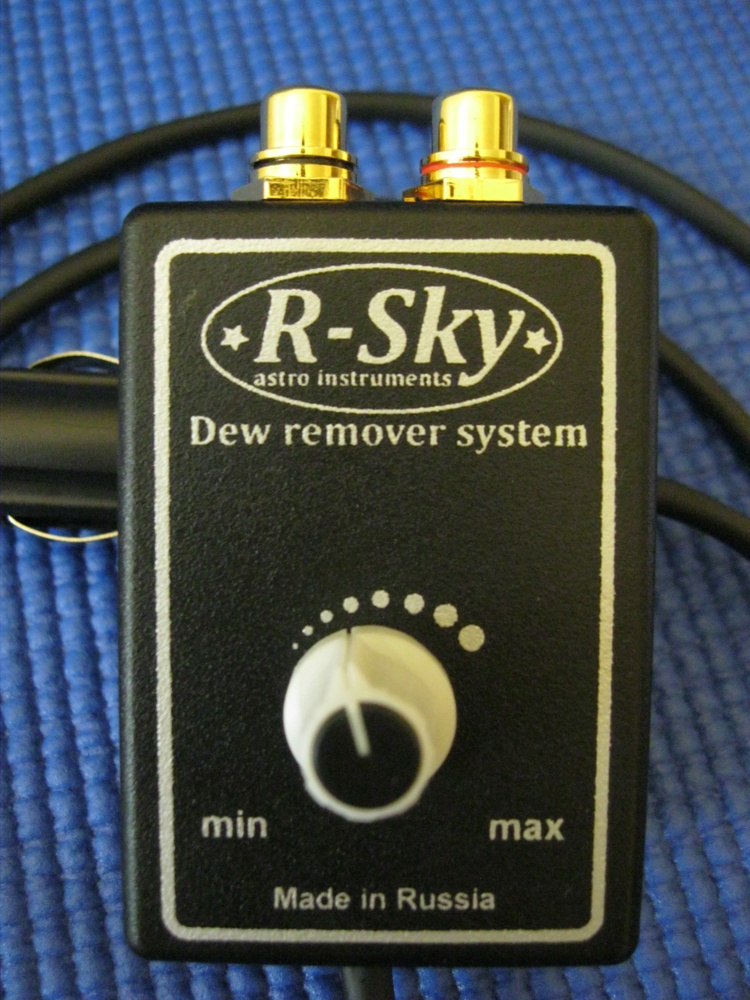

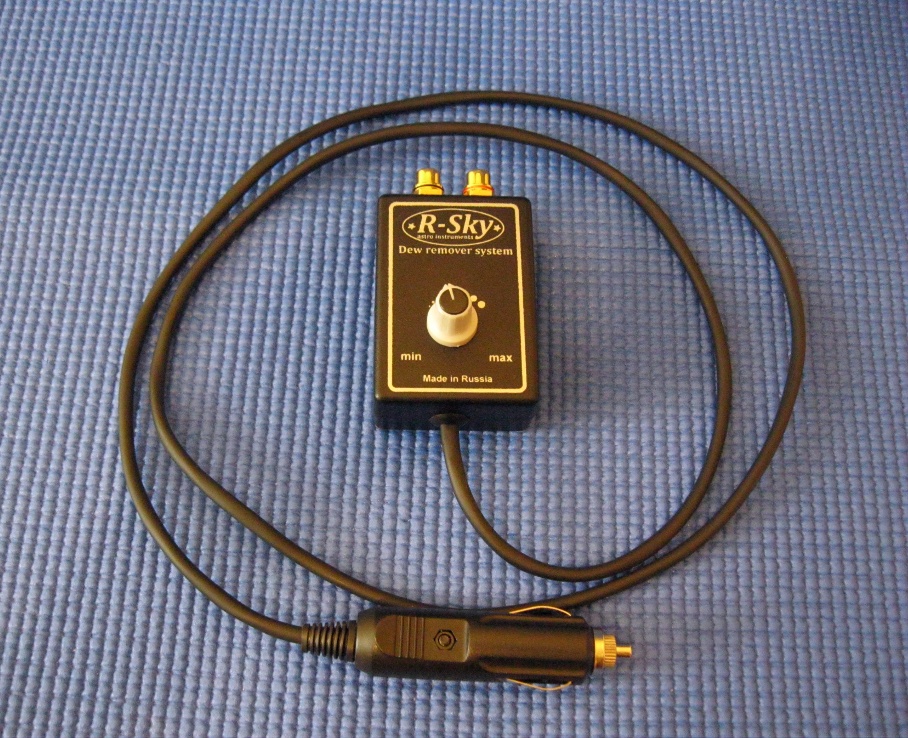

Изготовлена первая "пристрелочная" партия контроллеров для управления нагревом грелок на телескопы и окуляры.

Это младшая модель.

Характеристики:
Разъем питания - прикуриватель
Длина шнура - 1 метр 20 см
Питание - 12V
Тип - одноканальный с двумя выходами. Те, регулируются одновременно два выхода.
Максимальный пропускной ток - 2,5А
Регулирование питания от 5 до 100%



Схема на основе ШИМ позволяет плавно менять нагрев и значительно экономить ресурс аккумулятора.



Область применения - контролирования нагрева обогревателей оптики для окуляров и телескопов.



Рекомендуется для контроля в следующих комбинациях - только окуляры, только оптика телескопа и гида для астрофотографов.

Немного фотографий. К сожалению при фотографировании на мыльницу в условиях помещения плывет цветовая гамма.
Надпись на лицевой панели серебристая.



Цена - 1800р




PS. Для совместного контролирования окуляров, оптики телескопов и тд следует использовать другие модели, которые появятся совсем скоро.

Share this post


Link to post

По умолчанию, все контроллеры имеют разъем питания типа прикуриватель.



Этот разъем универсальный и один из самых часто используемых в в любительской астрономии. Например, источник питания PowerTank имеет именно такие выходы.



Однако, запитаться можно от многих источников 12V. Например, от аккумуляторов для бесперебойника. Пример такой нехитрой реализации можно посмотреть вот здесь

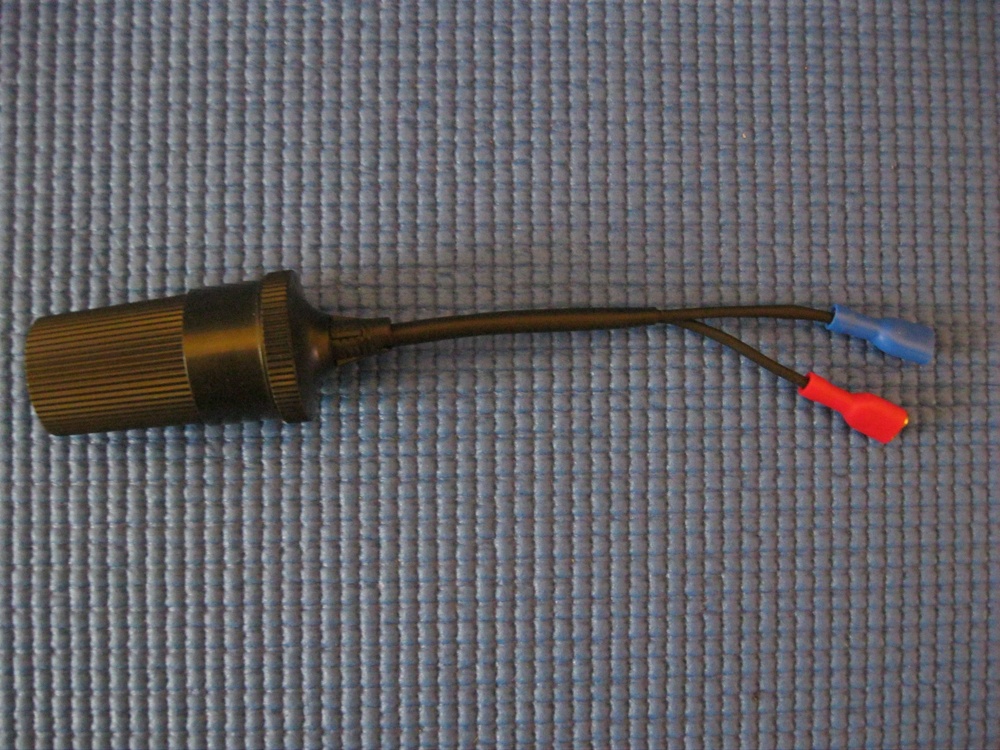

Для того, чтобы безболезненно подключиться к аккумулятору был изготовлен специальный переходник.






Цена - 250р



Красный конец, это плюс. Синий - на минус. Будьте внимательны. Младшие модели контроллеров не снабжены защитой от обратной полярности. Спалить можно на раз.



Для младших моделей контроллеров при использовании такого переходника мы скоро встроим защиту непосредственно в переходник.

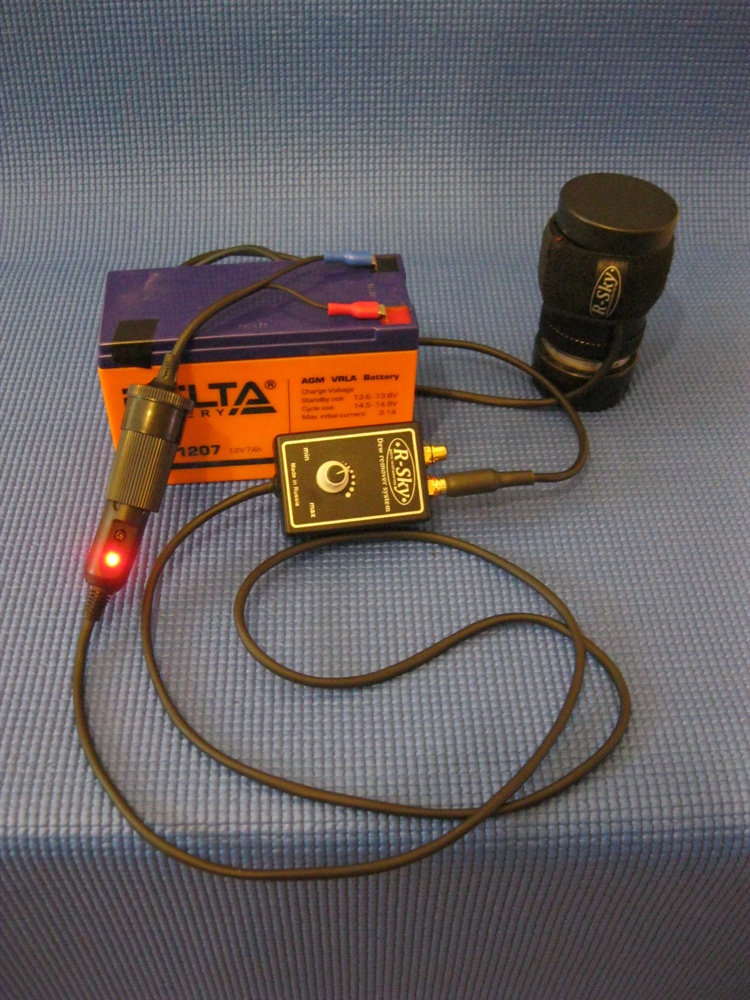

Пример комплекса в сборе с переходником


Share this post
