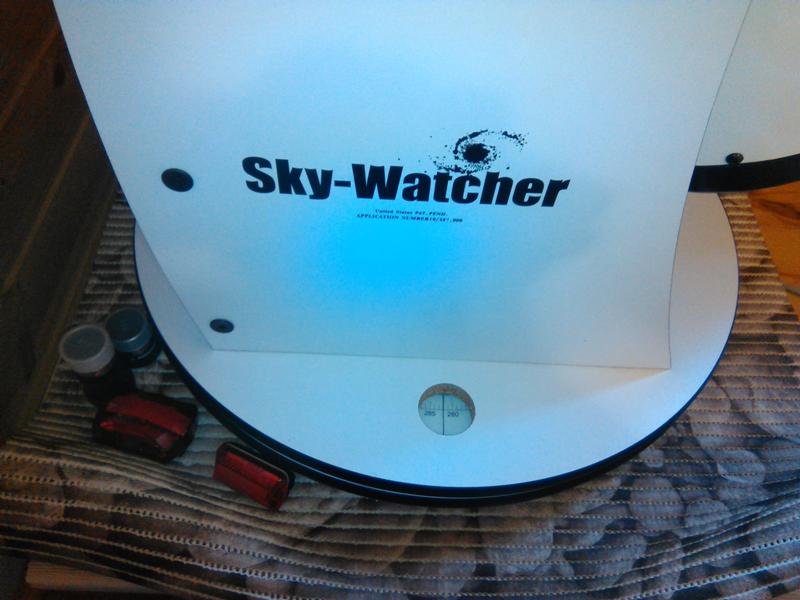

Что ещё хотелось бы добавить на основе полученного опыта. Постоянная  подсветка нижней шкалы красным фонариком очень желательна ,как собственно и цифрового угломера ( я заказал фонарик для электронных книг  и красную пленку ,но они все ещё в пути) . Красная пленка на смартфон тоже обязательна ,так как ночной программный режим не совсем спасает глаза от засветки. Да, еще   и иногда из программы выходишь случайно не туда пальцем ткнув в экран  и прощай адаптация. Так же держатель для смартфона на трубу планирую установить . Ну и хороший емкий  компактный  Power Bank для подзарядки  смарта , как дополнительный источник энергии ...батарея родная очень быстро садиться .

Share this post


Link to post

Рекомендуем

Система борьбы с росой R-Sky
map2Контроллеры R-Sky позволяют плавно контролировать температуру нагрева и значительно экономят заряд аккумуляторов. Узнать подробнее...
Грелки на телескопы. Скажи росе нет!
map2Грелки R-Sky – эффективное средство борьбы с запотеванием и обмерзанием телескопов и фотообъективов. Узнать подробнее...
Астрономический Капюшон
map2Новинка! Астрономический Капюшон для наблюдений - взгляни по новому на старых знакомых!
Узнать подробнее...

Поздравляю с апгрейдом!

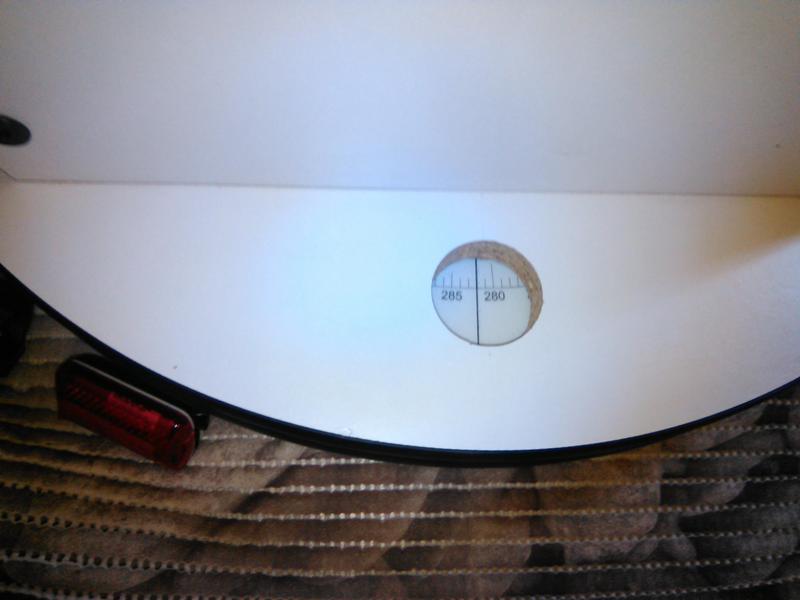

Я тоже наклеил новый координатный круг по азимуту с разрешением 0,5*, поскольку старый был расположен неудобно - на ребре нижнего блина, приходилось постоянно ползать на коленях при наведении. Распечатал на листе А0, благо ширина листа аккурат 84см, как и диаметр моей монтировки :) Цена на печать сейчас смешные -140р в ближайшей "Копирке". От влаги защитил скотчем, опыт показывает, что этого вполне достаточно. Сам шаблон нашел на клаудях, у них этот способ наведения очень популярен, у меня сложилось впечатление, что наводятся по старинке , без координатных кругов, у них только маргиналы.

Share this post


Link to post
Только что, Pikrat сказал:

без координатных кругов, у них только маргиналы

Это вы зря)))
Если речь идет о больших добах, типа 16+ то ставят электронные круги. Это разумно, так как там уже идет охота на тусклятину.

До 16 самый простой и крайне быстрый способ - Телрад.

Share this post


Link to post

Дальнейшее обсуждение Тельрада перенес сюда:



Share this post


Link to post
В 01.10.2016в09:27, roman сказал:

Фотографии всего в сборе бы не помешали)))

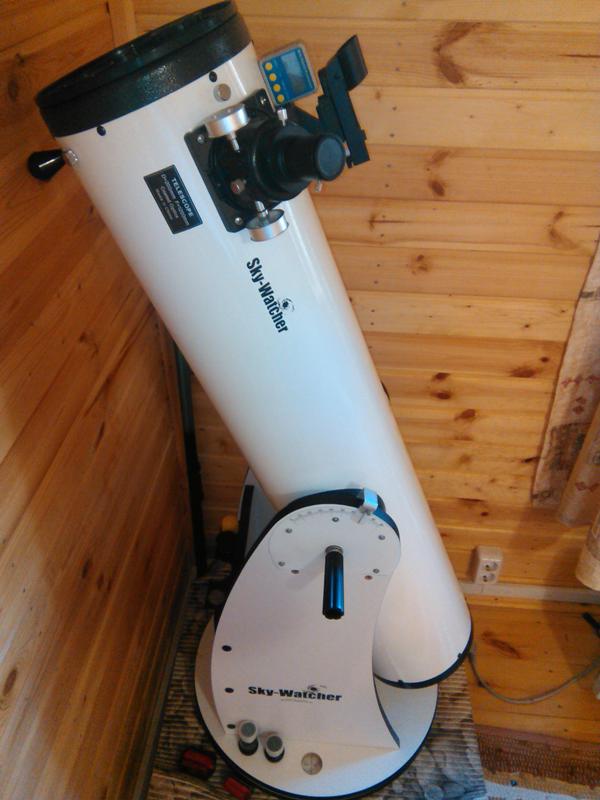

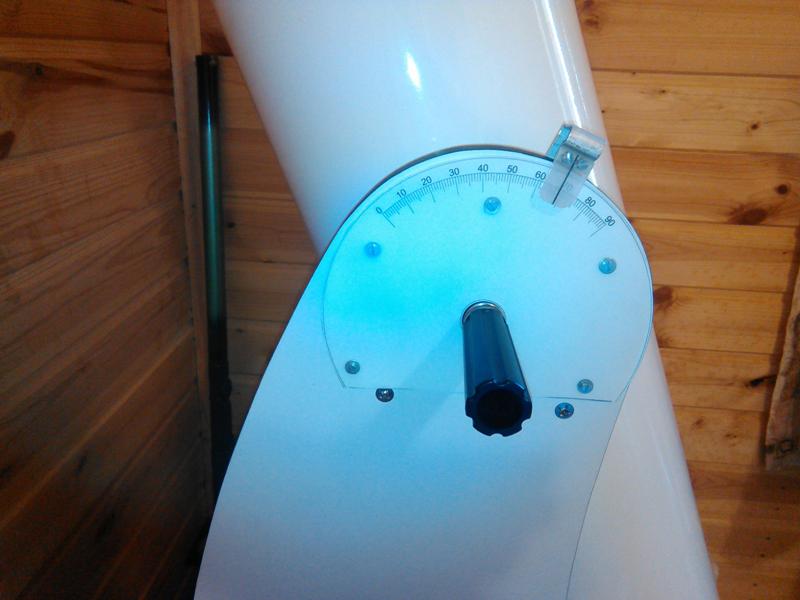

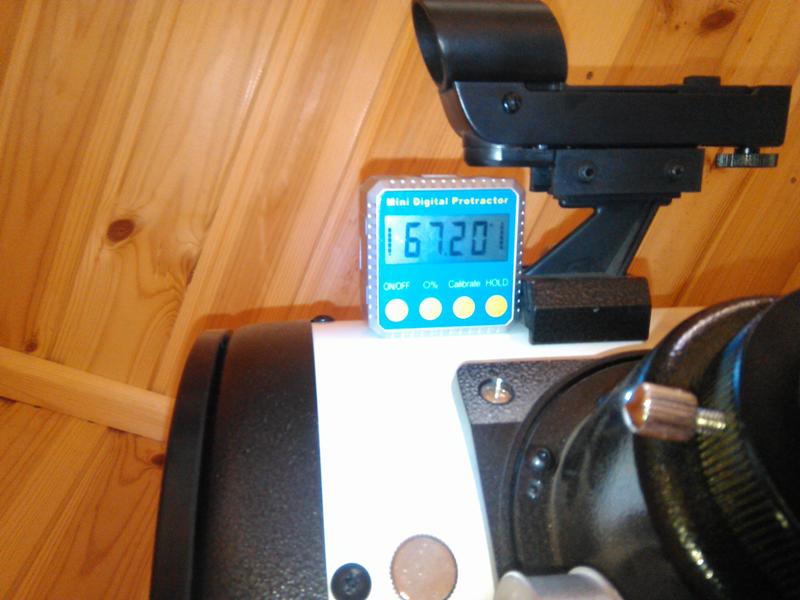

 Добрался до дачи и сделал ещё фото ...Обратите внимание на 2 крайние фотографии ..... показания цифрового угломера и показания на  шкале по высоте практически не отличаются ...







1 person likes this

Share this post


Link to post
2 часа назад, Vlad1971 сказал:

Обратите внимание на 2 крайние фотографии ..... показания цифрового угломера и показания на  шкале по высоте практически не отличаются ..

Кстати да, выходит что 1000+ рублей можно и не тратить. Получается что вообще супер бюджетное пуш-ту. Хотя, я бы предпочел купить электронный прибор.



А как стрелка по высоте установлена? на чем держится?

Share this post


Link to post

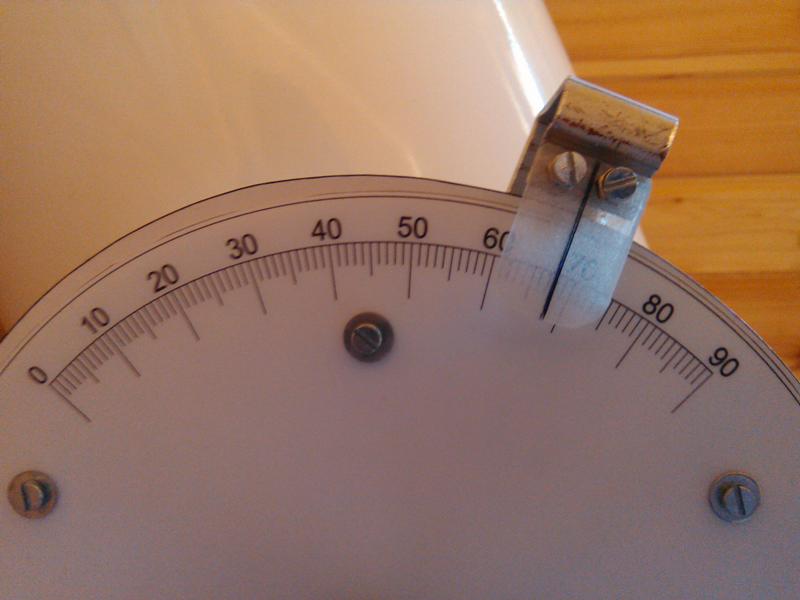

отрезал от алюминиевого подноса полоску и выгнул такой вот держатель ,а фиксирована она к "уху " саморезом....и у стрелки есть небольшая степень свободы для коррекции  перед началом наблюдений ...



Что касается затрат у меня вышло 1000 руб  печать кругов на пластике и около 2000  руб инклинометр ...остальными затратами можно пренебречь ..копейки ....ещё правда в пути фонарик для электронных книг (подсвечивать шкалу азимута)....красная пленка и круглый пузырьковый уровень для выставления монтировки по горизонту  ..может рублей  ещё 300 все вместе ....если только с кругами работать , то для коррекции по высоте нужен уровень обычный ,но можно и по полярной, если есть точные координаты места ...по GPS например .

Share this post


Link to post

Можно подкоректировать ALT (без GPS)

по любой звезде на юге ~175-185*,  высоту звезды предварительно подглядев в Stellarium или другой программе.

(в этом диопазоне высота меняеться в очень малых диапазонах  ~30min по времени)







Share this post


Link to post
9 часов назад, Vlad1971 сказал:

,а фиксирована она к "уху " саморезом....

Не пойму к какому уху?

Share this post


Link to post

ну вот эти черные цилиндрические  выступы .... по бокам на трубе фиксированы ...которые на парные ролики ложатся....благодаря которым труба вращается вертикально  на монти ...наверняка у них есть правильное название ...что то ничего в голову не приходит )))

Share this post


Link to post

Аа, вот теперь понятно. Жалко их как-то сверлить.

Share this post


Link to post

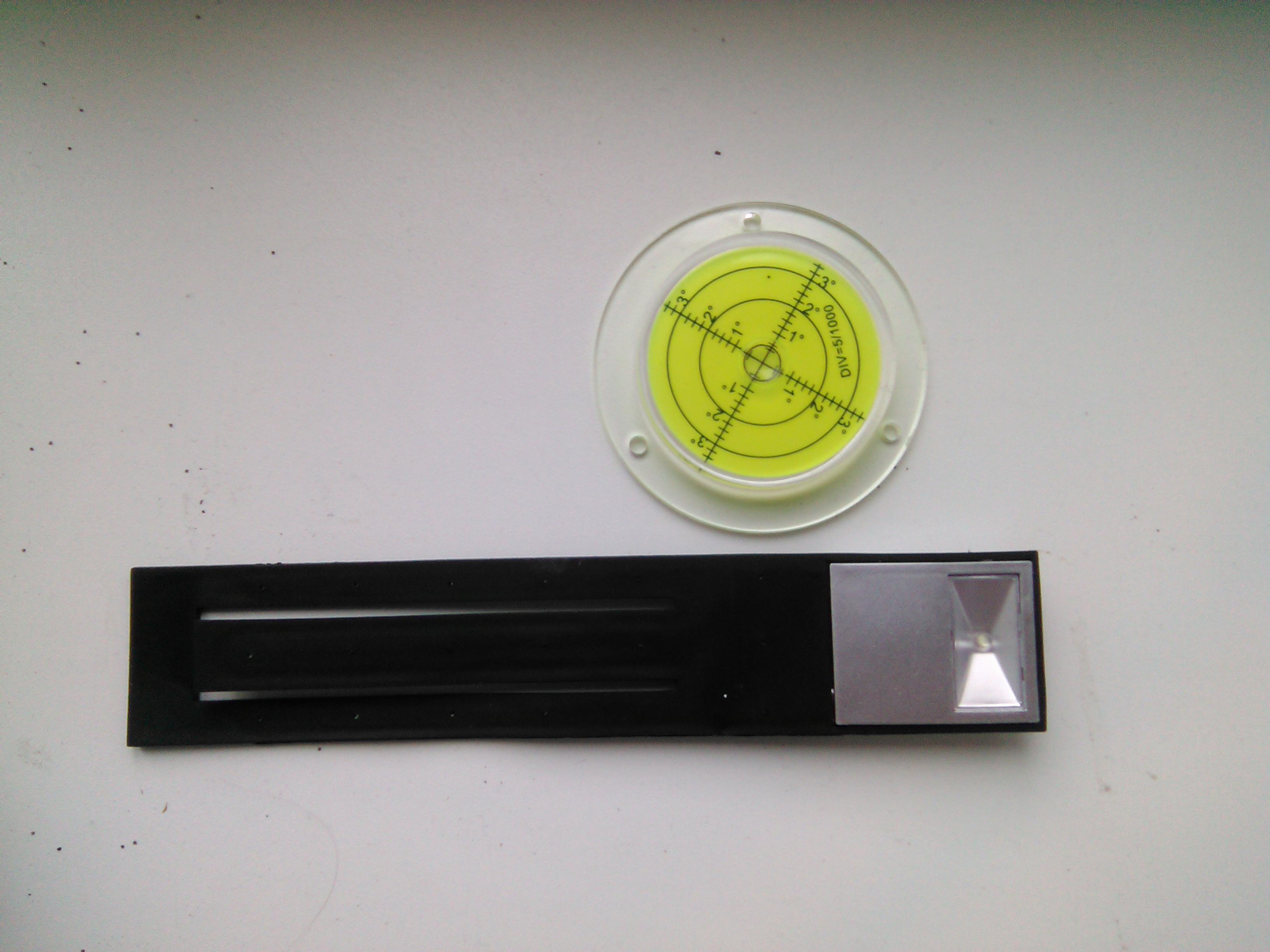

Продолжают прибывать полезные гаджеты призванные сделать Push to еще более комфортной ...пришли по почте пузырьковый уровень для выравнивания по горизонту и лампа для подсветки азимутальной шкалы (заклею красной пленкой). Осталось теперь приладить их к телескопу . А что касается сверления ,то что бы избежать этого ,есть мысли приспособить для фиксации некоторых элементов  неодимовые магниты .....их существует великое множество размеров и форм (тоже заказал).


2 people like this

Share this post


Link to post
