Уже проверил при полной темноте ...отлично ) ...диоды 3 V.... не яркие.... это на фото блики   почему то получились .  Специально когда покупал , каждый проверили и выбрал самые тусклые .От фонариков чуть другой эффект  ... за счет рассеяния пятно побольше ..освещяет мягко и совсем не ярко  ..., но с высоты роста ,  мелкие деления шкалы хуже видно. ...

Share this post


Link to post

Рекомендуем

Система борьбы с росой R-Sky
map2Контроллеры R-Sky позволяют плавно контролировать температуру нагрева и значительно экономят заряд аккумуляторов. Узнать подробнее...
Грелки на телескопы. Скажи росе нет!
map2Грелки R-Sky – эффективное средство борьбы с запотеванием и обмерзанием телескопов и фотообъективов. Узнать подробнее...
Астрономический Капюшон
map2Новинка! Астрономический Капюшон для наблюдений - взгляни по новому на старых знакомых!
Узнать подробнее...

Приветствую всех! Сообразил механику тонкой наводки DOB8, теперь хочу прикрутить Push To. Хочу прямо на нижнем столе напечатать шкалу! Никто в Мск не знает где это можно сделать, или где купить готовые? Нашёл одну контору по печати, но ценник....... И есть вопросы: на фото у Vlad1971 боковая шкала расположена так, что ноль не в горизонте, у него 45 градусов в вертикале! Что-то не пойму! Я думал трубу надо ровно в горизонт располагать, это и будет ноль. Можете разжевать?

Share this post


Link to post
3 часа назад, rommor сказал:



Когда труба в ноль по вертикали ,то и стрелочка на шкале в ноль тоже .....мысленно глядя на фото представте себе это )  ....просто это зависит где на флянце  изначально вы прикрепили стрелку   .... моем случае я совместил ноль на шкале со стрелкой в этом положении ..Вы можете ,что бы не резало глаз расположить шкалу так чтобы ноль был по горизонту) ...но тогда  стрелке будет мешать боковина монтировки.

Share this post


Link to post
51 минуту назад, Vlad1971 сказал:



;)

Ах, вон оно как, Михалыч! Ну, теперь понятно объяснил! Теперь, если можно, по лимбу! Тот файл, что здесь в PDF лежит уже готов к печати? Вроде у него размер не будет соответствовать тому отверстию, которое у Вас в верхнем столе!







Share this post


Link to post

Размеры  координатного круга и центрального  отверстия в нем   при заказе печати вы указываете какие вам нужно.....такие вам и напечатают и обрежут  .... диаметр распечатанной шкалы будет соответствовать например диаметру нижнего блина монтировки ... отверстие на верхнем блине вы вырезаете сами (пером по дереву) в  таком месте , чтобы в него было видно шкалу ....я писал выше ,где заказывал и из чего,  печать координатного круга у нас в Ставрополе  обошлась примерно в тысячу рублей на прочном тонком пластике ...самоклейку не советую ,потому что нет гарантии что при наклейке её не поведет или не изменится её геметрия .....точность исполнения шкалы и механики довольно критично в  этой методике.

Share this post


Link to post
1 час назад, Vlad1971 сказал:



Нашёл печать прямо на ДСП, обойдётся в один тыр! Завтра вырежу отверстие, очерчу диаметр и пусть в него пропечатывают. Механику почти дособрал, осталось дождаться токарки. Всё очень тонко и плавно, без рывков, залипаний и откатов по обеим координатам.

Share this post


Link to post
37 минуты назад, rommor сказал:

Нашёл печать прямо на ДСП

Оригинально. Интересно, как будет смотреться. Пожалуйста, опубликуй потом фотки, как вышло.

Share this post


Link to post

Есть  опасения ,что могут быть проблемы с концентричностью при таком способе печати .

Share this post


Link to post
19 час назад, Vlad1971 сказал:

Есть  опасения ,что могут быть проблемы с концентричностью при таком способе печати .

Что имеется ввиду под концентричностью? Они сначала по столу печатают шаблон, потом по этому шаблону располагают файл и только потом кладут стол под печать! Я вырезал отверстие в верхнем столе и через него очертил два диаметра на нижнем, ставя карандаш по краям отверстия, вот в этот диапазон они и впишут файл.

Share this post


Link to post

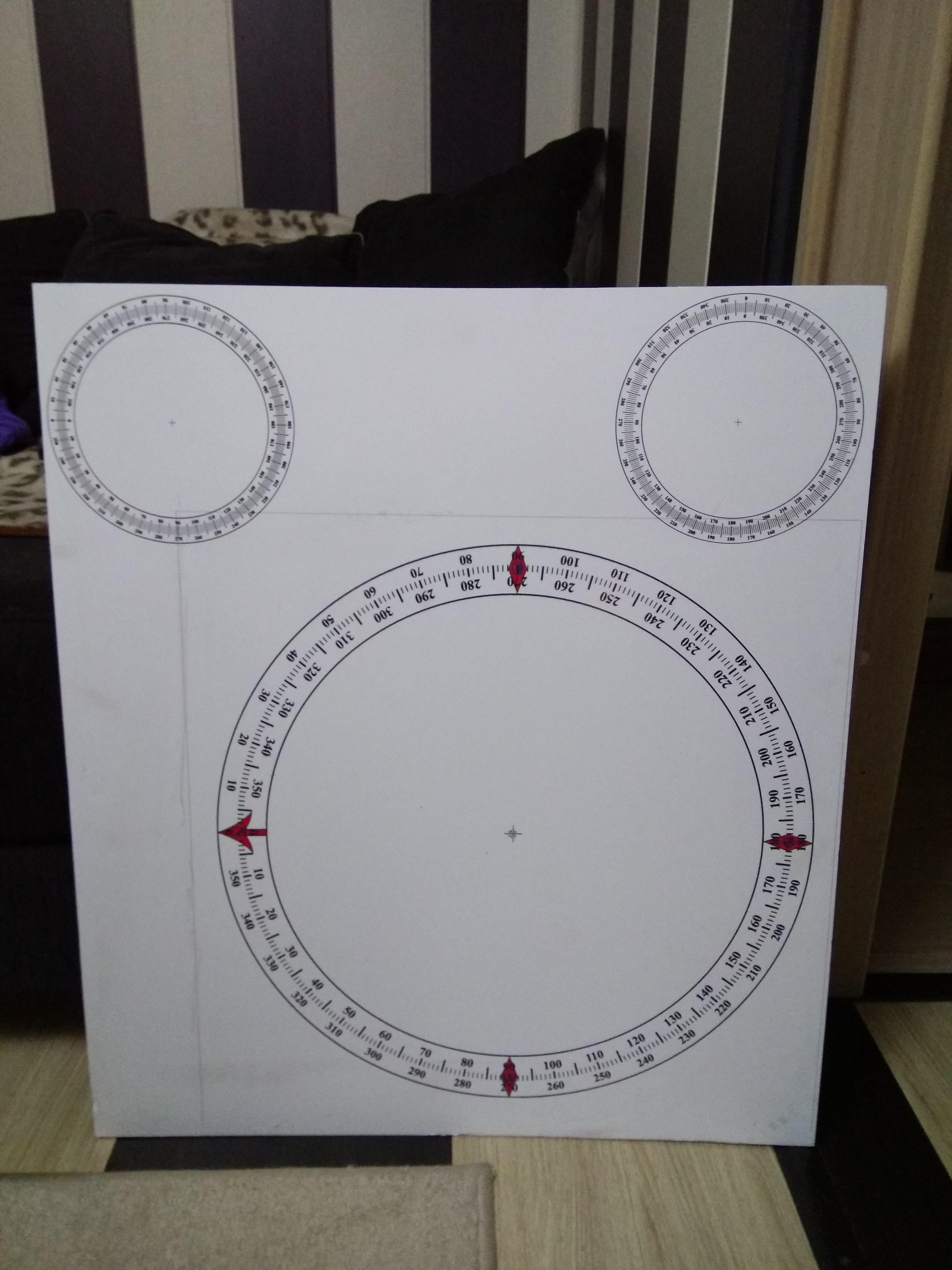

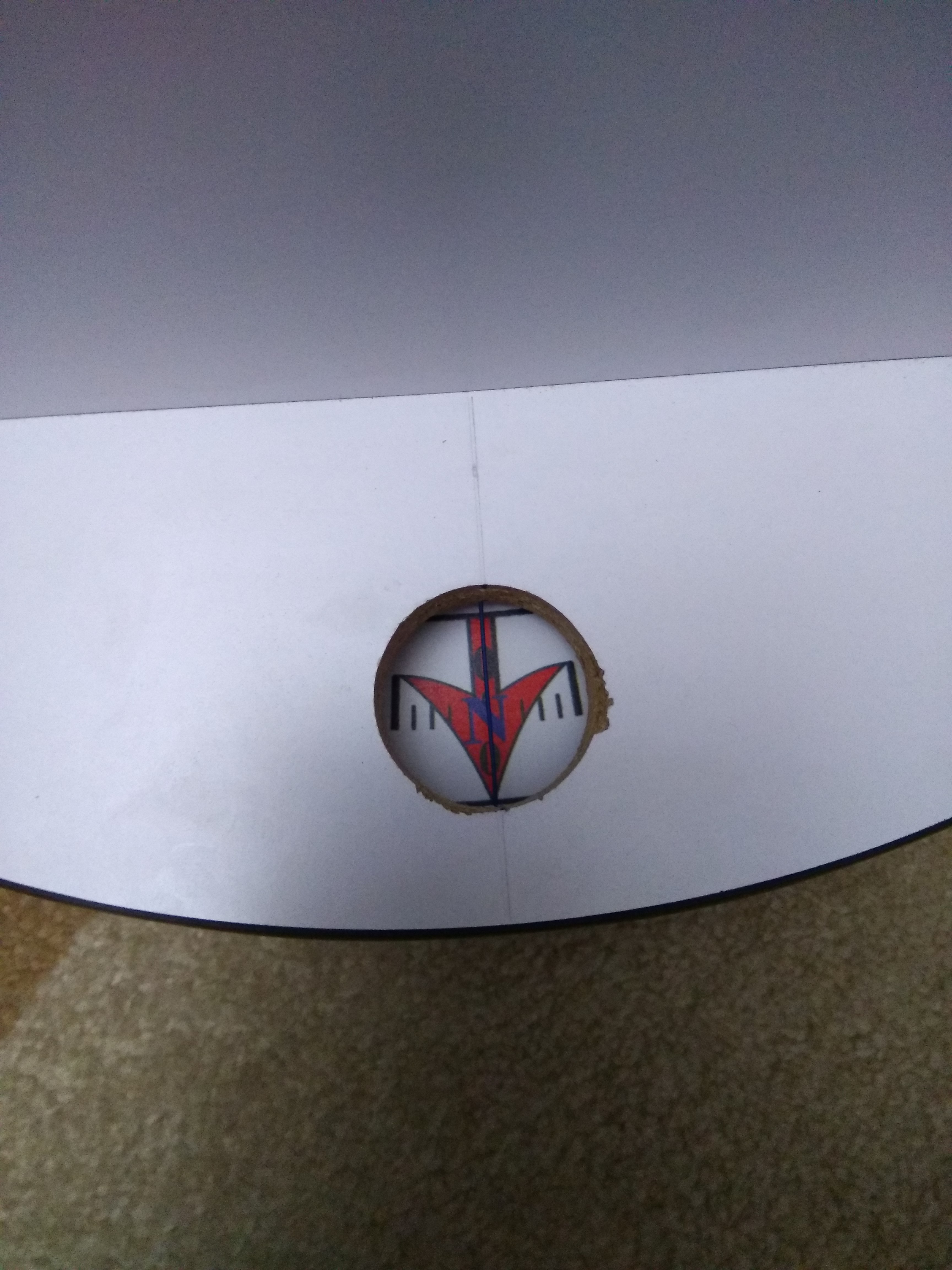

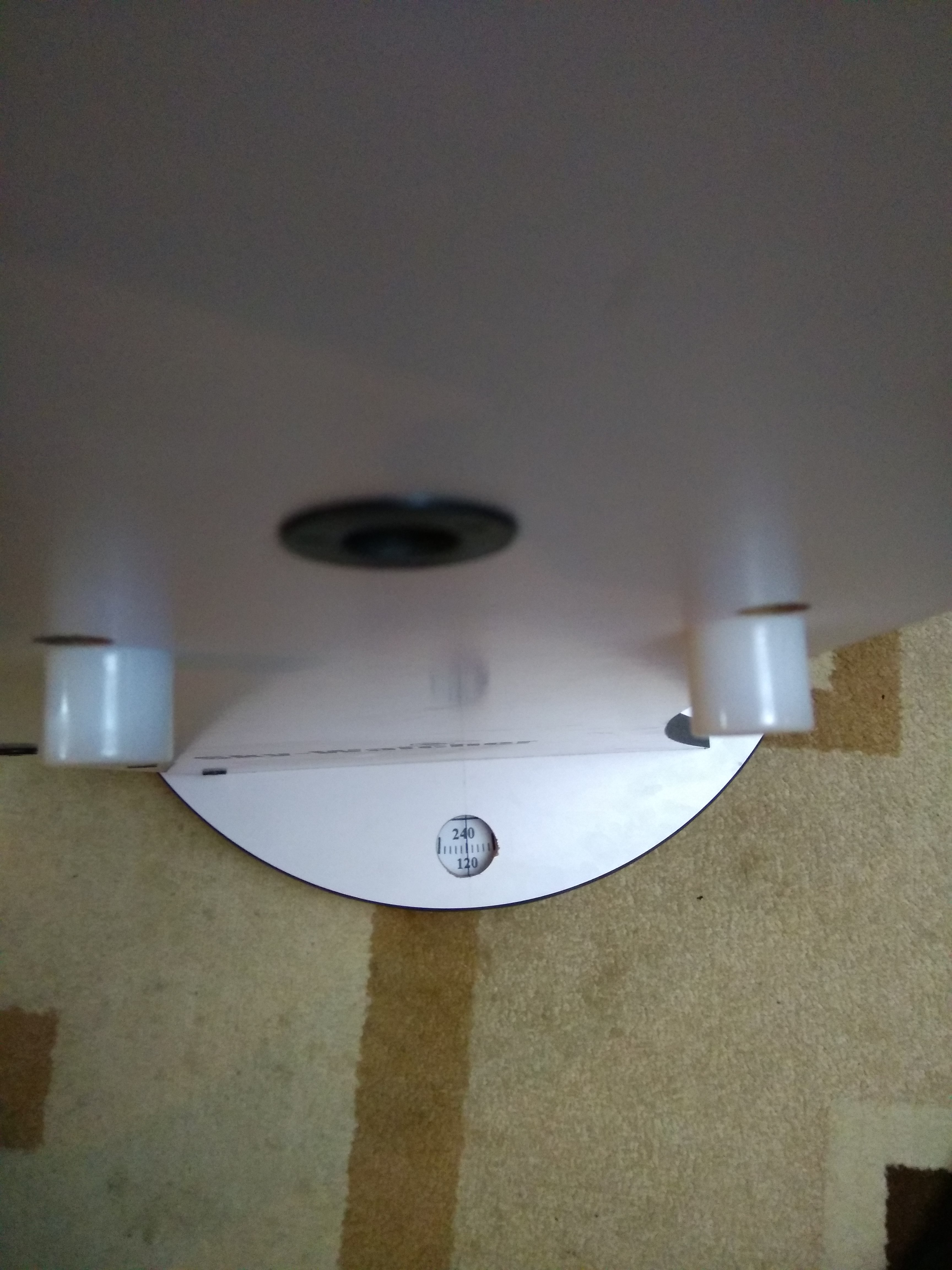

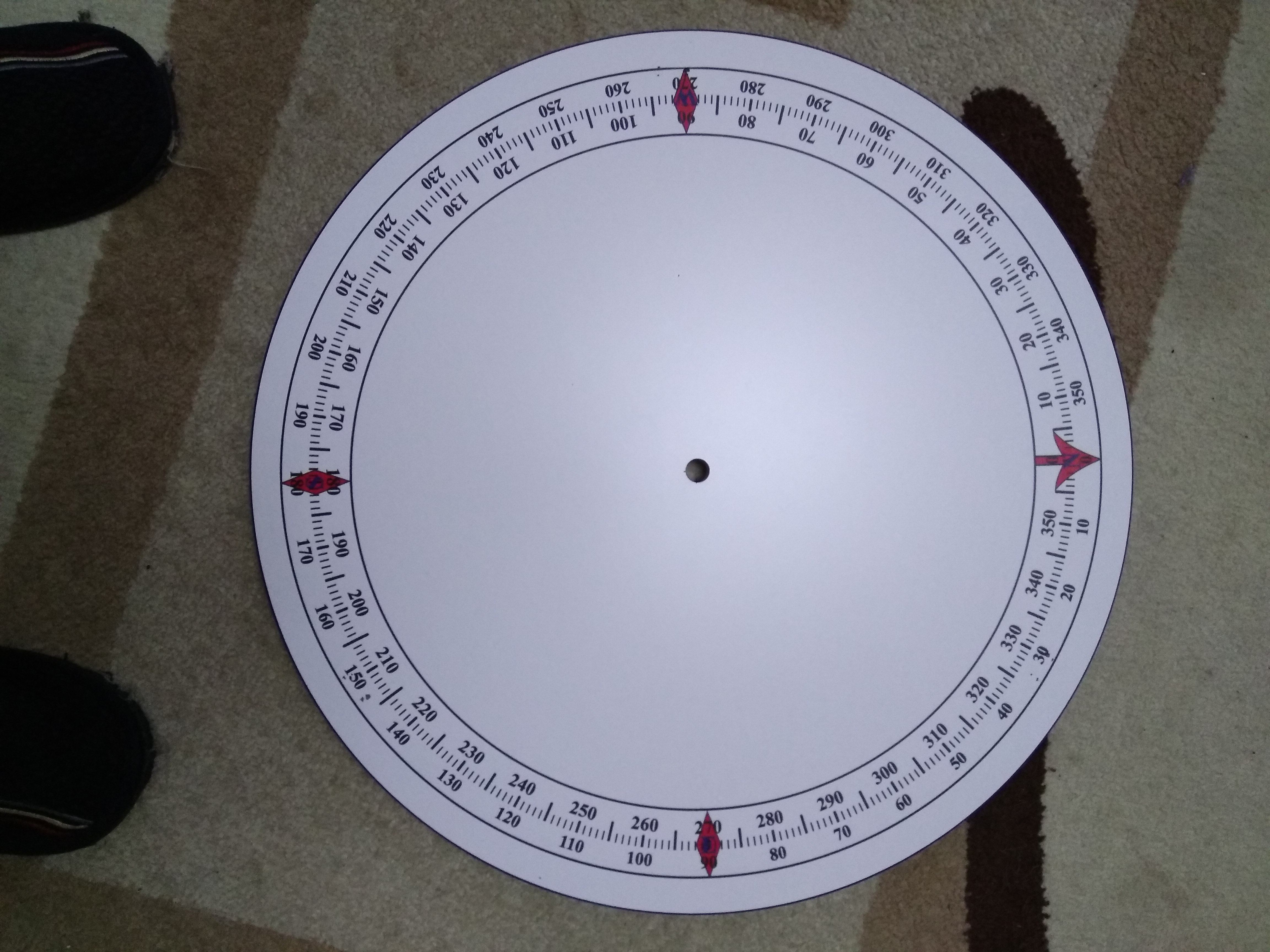

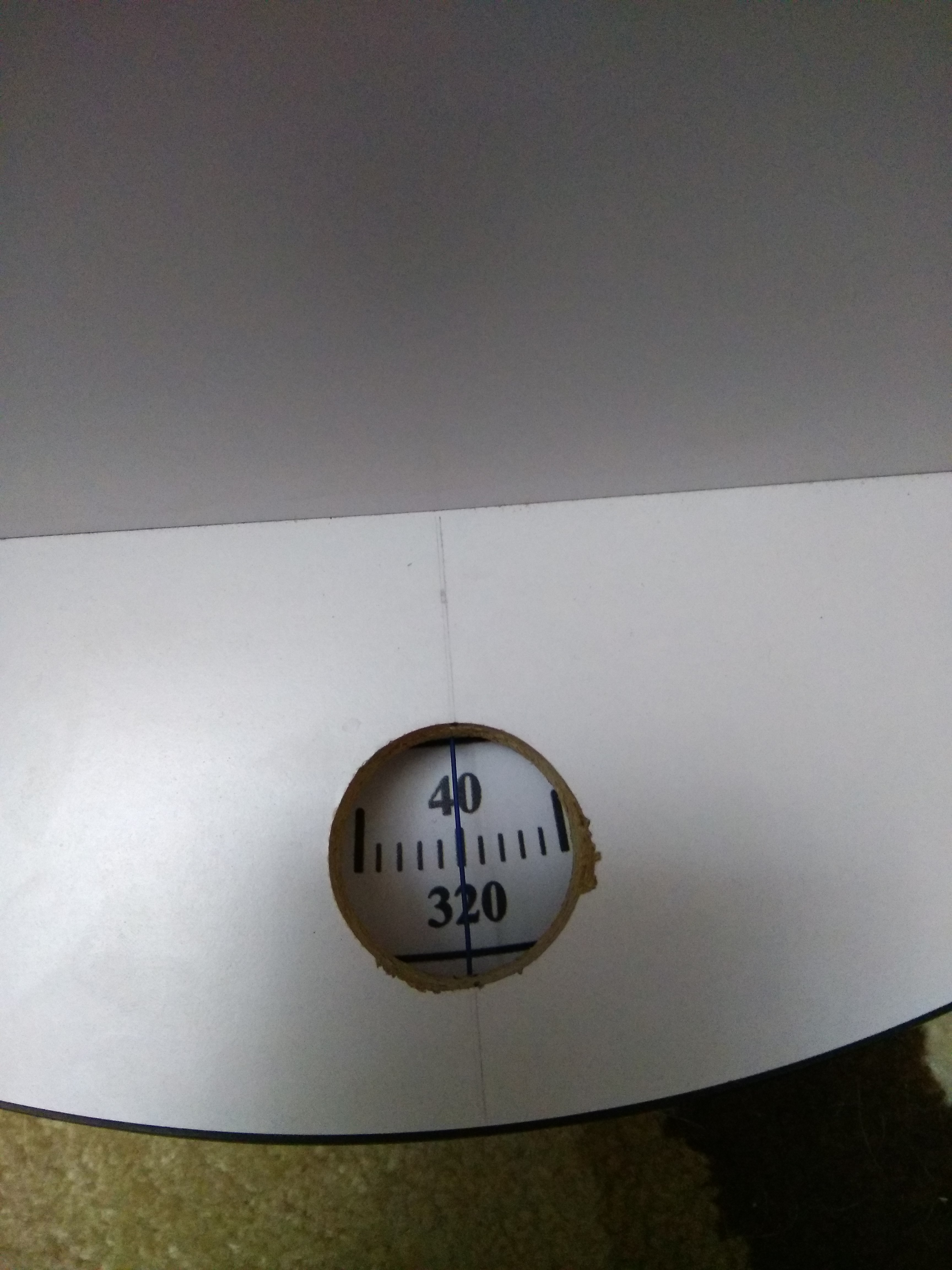

Ну что ж, вот результат! Только я лоханулся с размером! Выложенный тут файл не лезет в окошечко 40 мм. Я его сделал уже, но не учёл размер холста! Когда тянули изображение для размещения по центру, оно снова увеличилось! Ну, да ладно! Видно и пойдёт! Осталось люверс вставить, чтоб сколов не было видно! Напечатали и ещё шаблон подарили на пластике, теперь есть два!:) Боковую шкалу, сделал на пластике, посажу на двусторонний скоч, когда угломер приедет!

Скрытый текст

IMG_20171018_162907.thumb.jpg.c8c668fda5IMG_20171018_184703.thumb.jpg.eb94f36168IMG_20171018_184806.thumb.jpg.294d876170IMG_20171018_184904.thumb.jpg.f75b279e08










Share this post


Link to post
В 23.06.2015в12:26, roman сказал:

А вот такое решение для выравнивания по уровню:

Где взять этих ног? Или это самопал? Тоже думал из ДСП сделать, вот только не лопнет ли? Или из фанеры замутить?

Share this post


Link to post
В 19.10.2017в20:44, rommor сказал:

Где взять этих ног? Или это самопал? Тоже думал из ДСП сделать, вот только не лопнет ли? Или из фанеры замутить?

Самопал. Фанера будет лучше.

Share this post


Link to post
