Push-To Push-To - дешевая система наведения телескопа своими руками

183 posts in this topic

По своему опыту знаю, что такое вариант очень неудобен - поскольку придется ворочать весь телескоп при привязке по звездам и с точностью хотя бы до полуградуса! Поэтому стрелка должна быть подвижной. На моем SW16" добе я наклеил на торец нижнего блина ленту-шкалу, а на верхний приклеил плоский магнит для холодильника к которому и примагничивается стрелка. Это позволяет подстраивать стрелку примерно на 10 грд, что более реально. Все бы ничего, но при реальном использовании в полях смотреть на шкалу приклеенную к торцу нижнего блина очень неудобно и порой даже невозможно, поскольку монтировка обычно стоит либо в траве, либо в снегу и шкалу бывает банально не видно, случалось также что стрелка цеплялась за что-нибудь и "элаймент" сбивался... Так что думаю сделать шкалу на верхнем блине, вопрос как сделать регулируемую стрелку на нижнем?

Share this post


Link to post

Рекомендуем

Система борьбы с росой R-Sky
map2Контроллеры R-Sky позволяют плавно контролировать температуру нагрева и значительно экономят заряд аккумуляторов. Узнать подробнее...
Потеют окуляры?
map2Грелки на окуляры R-Sky - лучшее решение проблемы запотевания и замерзания окуляров. Узнать подробнее...
Защитные чехлы
map2Новинка! Защитные чехлы и колпаки на телескопы. Надежная защита от пыли и влаги!
Узнать подробнее...

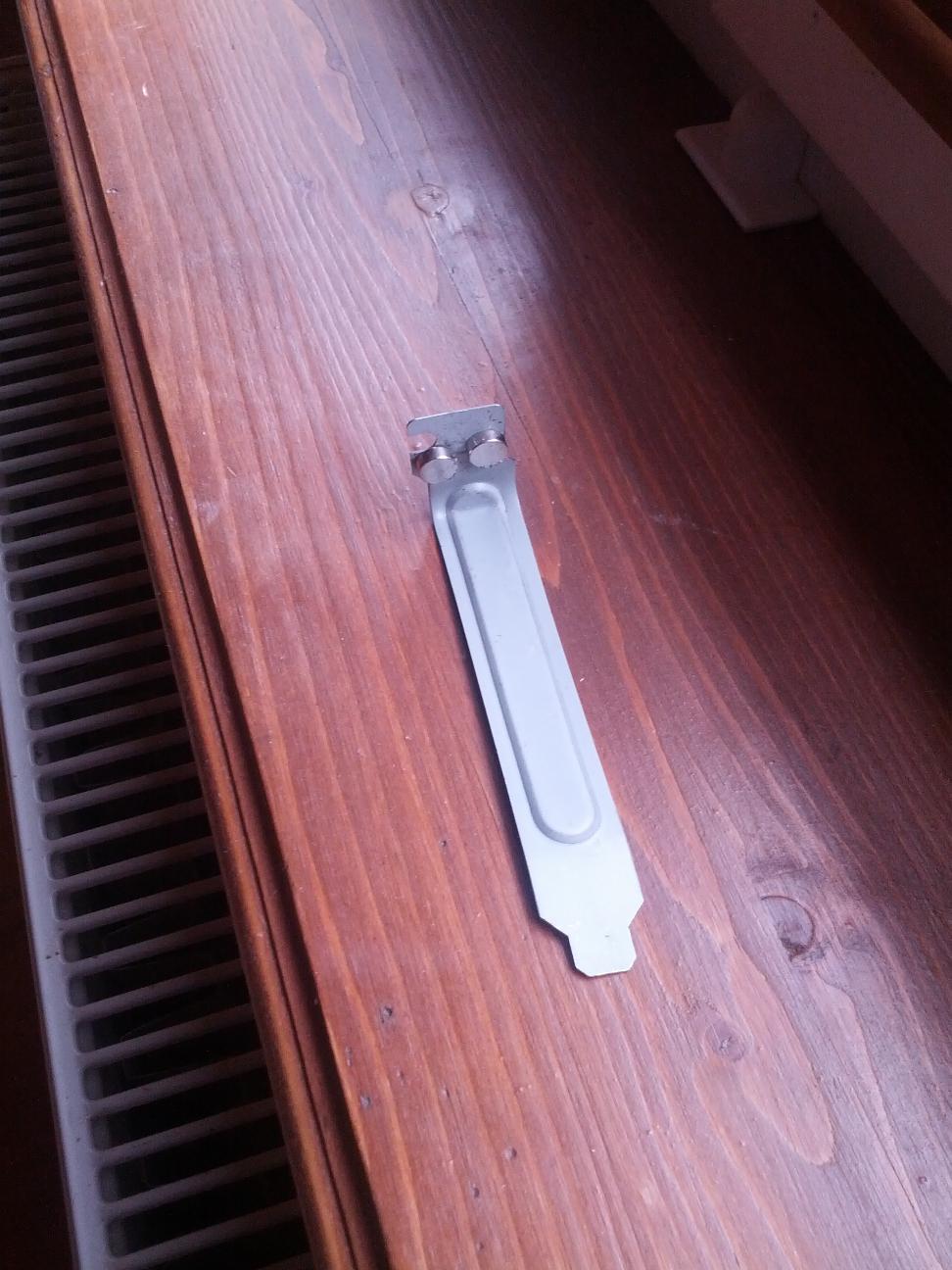

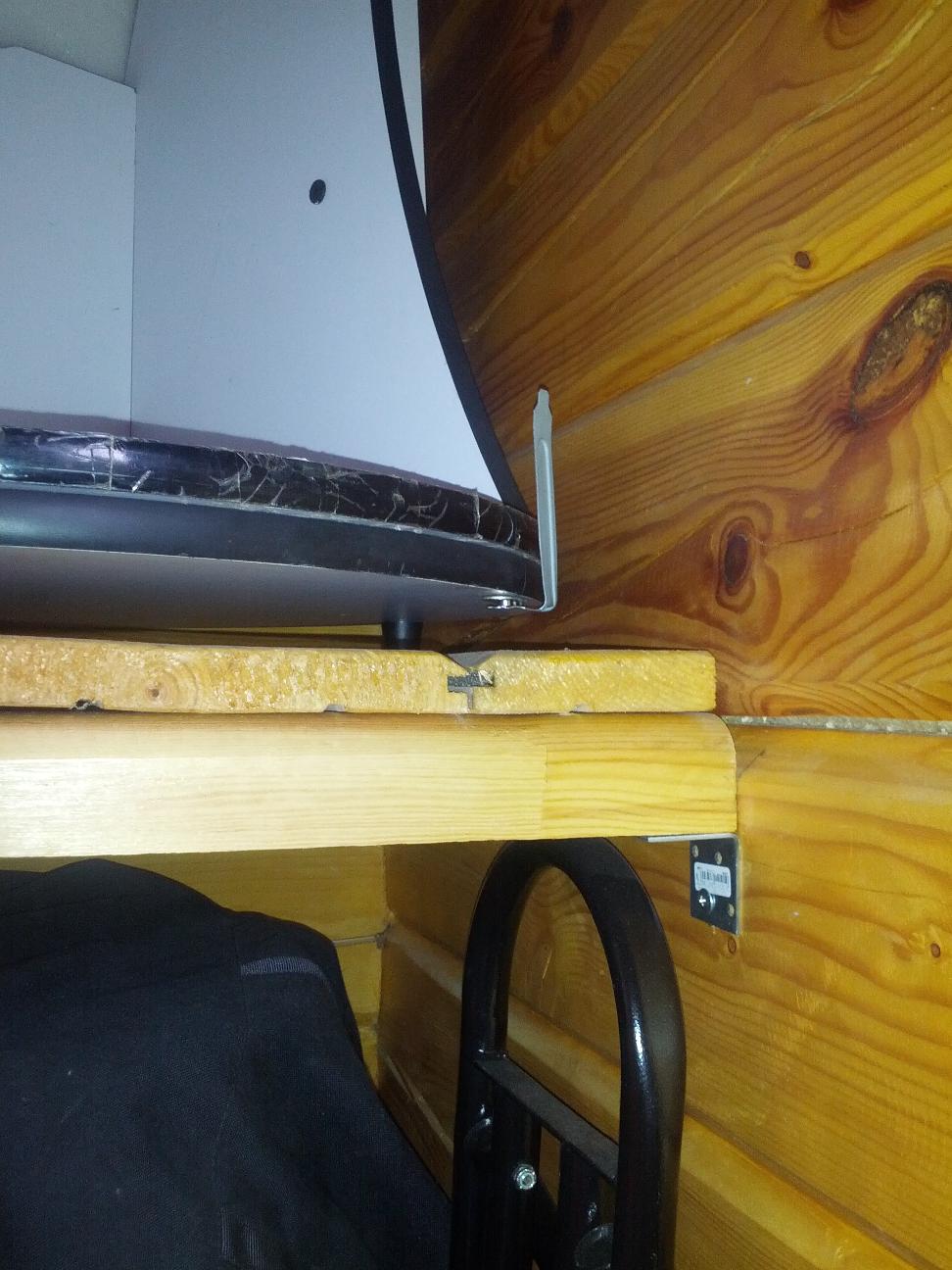

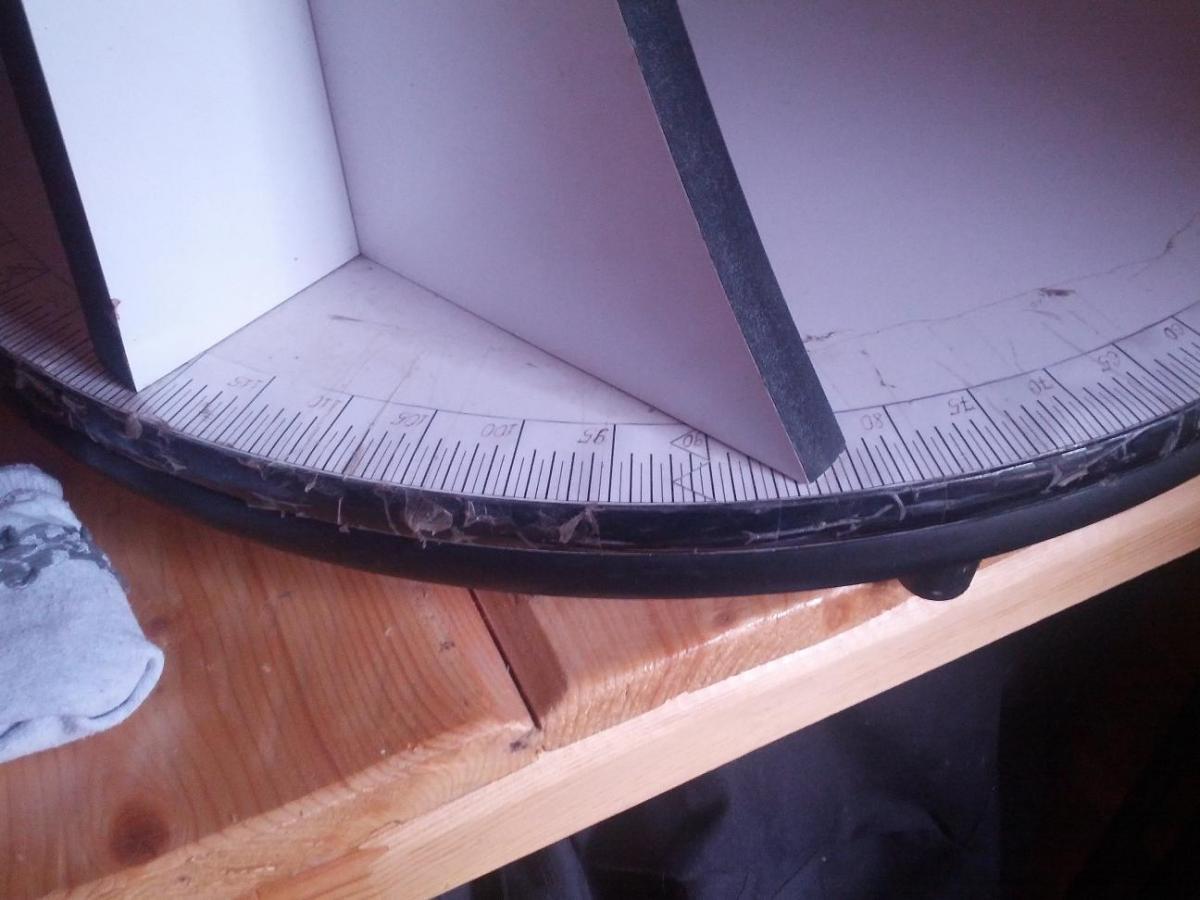

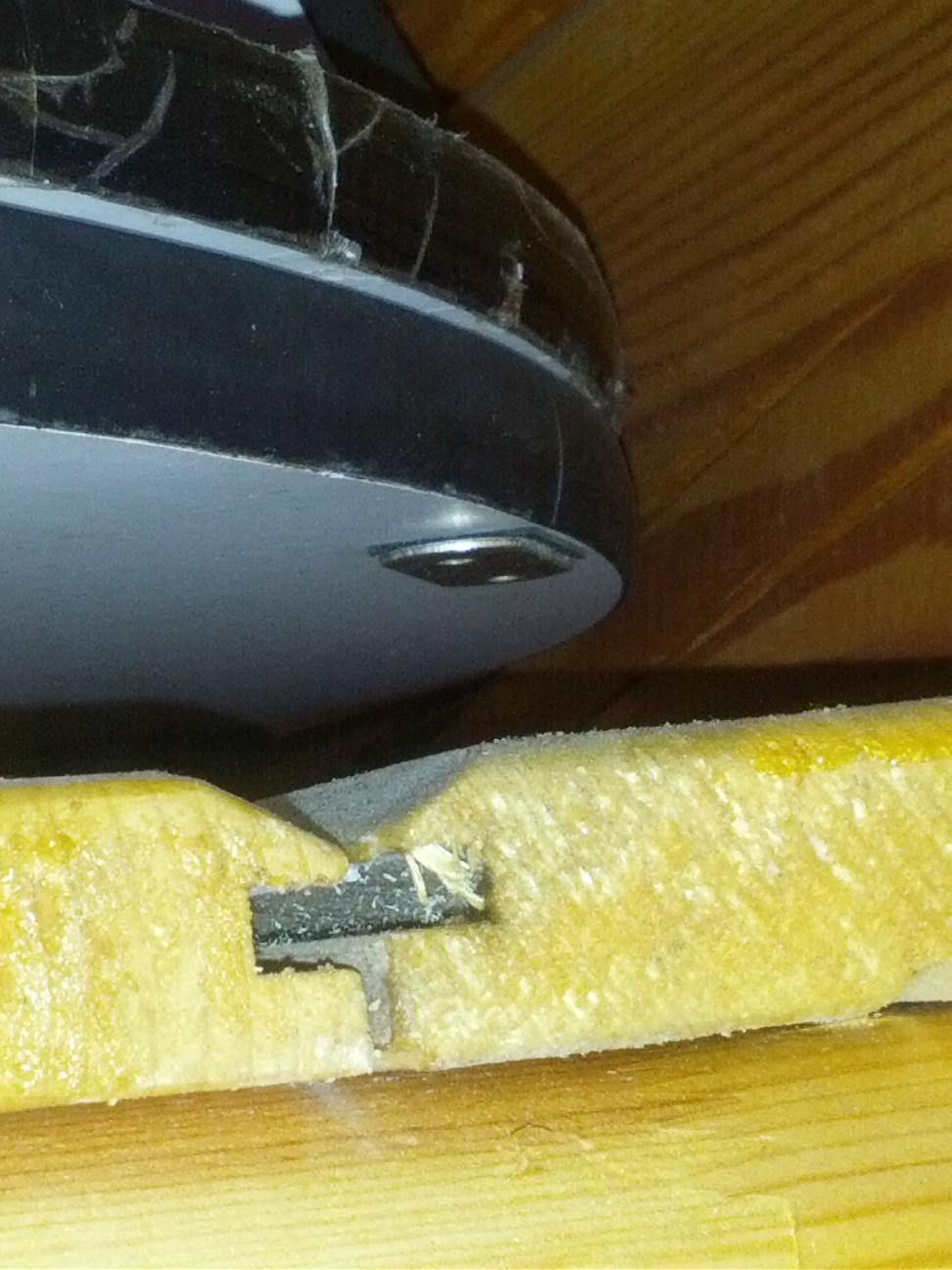

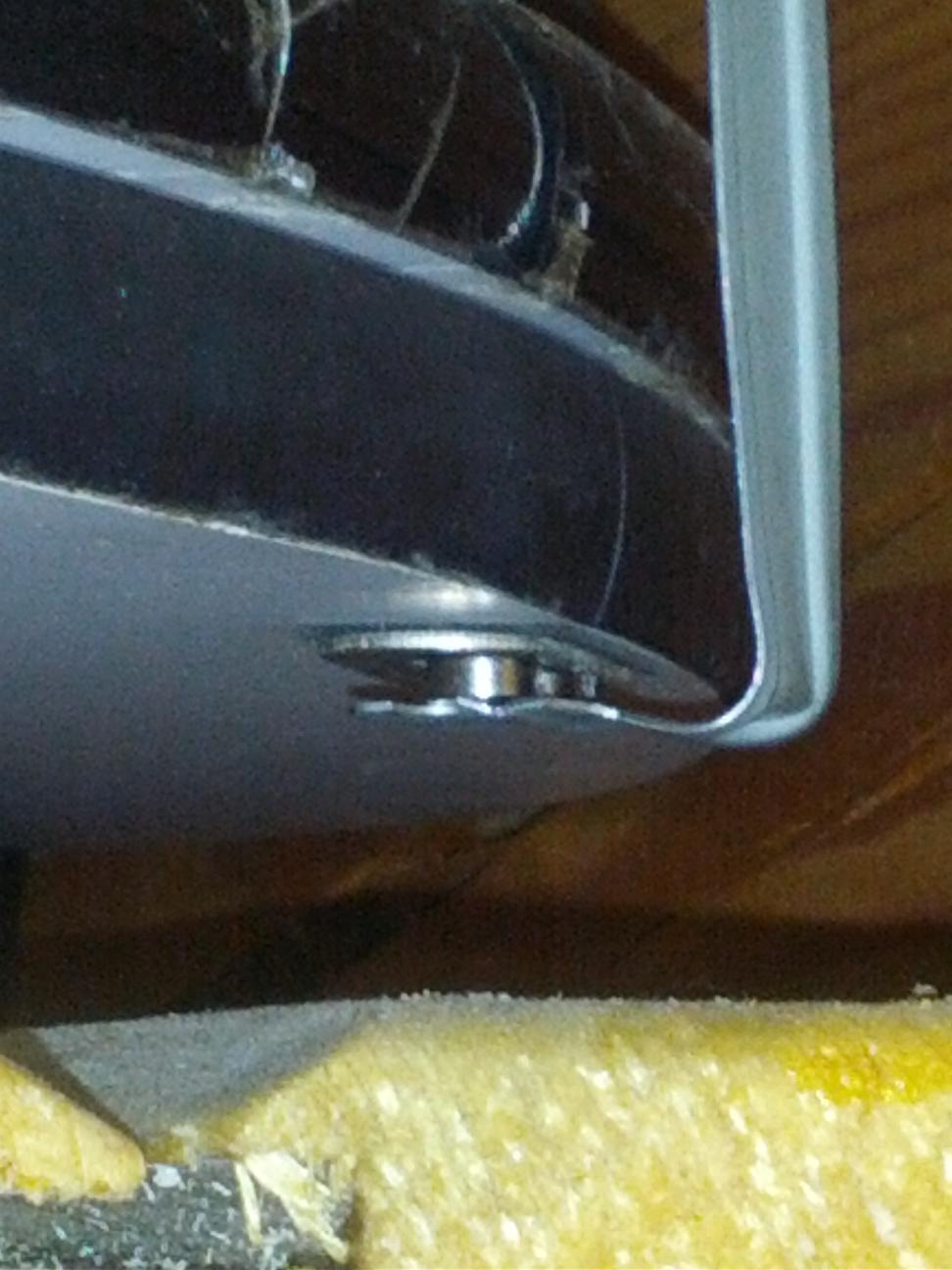

Моя конструкция по азимутальному кругу приведена на снимках. На верхнем блине наклеенные деления. На нижнем блине снизу приклеена на двойной скотч железяка. К ней на магнитиках крепится стрелка. Я не настраиваю азимут. круг по звездам. В своей проге настраиваюсь один раз по звезде и она рассчитывает все поправки, а потом их применяет

post-2671-0-74849600-1444382388_thumb.jp

post-2671-0-85199100-1444382389_thumb.jp

post-2671-0-23220700-1444382391_thumb.jp

post-2671-0-26336300-1444382392_thumb.jp

post-2671-0-30668300-1444382393_thumb.jp

Share this post


Link to post

Большое спасибо! Да, это очень грамотное решение, ведь можно вообще выставлять монтировку абы как по азимуту, программа то сделает поправку. Я купил DSOplanner plus, попробую как это работает. Было бы здорово если программа позволяла бы делать "юстировку" по 3 звездам, т.е. аналог элаймента в гото монтировках, тогда не надо выставлять монтировку по уровню, ведь ее наклон учитывался бы программно. Точность и удобство наведения увеличится существенно.

Share this post


Link to post

По 3 нельзя, т.к. измерение высоты и азимута в разных системах координат производятся. Высота относительно земли, а азимут в системе телескопа. Поэтому и приходится по уровню выставлять, чтобы системы совпадали. Там обратите внимание, что есть возможность выставить направление наклейки азимутального круга. Т.к. я в свое время перепутал (надо было против часовой стрелки, а я сделал по), мне было проще предусмотреть кривое наклевание в проге, чем все переклеивать)))

Share this post


Link to post

Высоту тоже можно перевести в систему телескопа - выставить трубу по риске и обнулить значение инклинометра.

Share this post


Link to post

Инклинометр мерит все равно угол с g, а не с основанием монтировки

Share this post


Link to post

Понял :)

А если по высоте не инклинометр используется, а такая же шкала из бумаги сделана? будет прок от 3-звездного элаймента?

Share this post


Link to post

Теоретически да, практически нет, т.к. точность инклинометра 0.1 градуса, а точность шкалы из бумаги в лучшем случае несколько градусов. Будет толк от измерения углов с помощью энкодеров, но это уже отдельная история

Share this post


Link to post

Положим - вполне осуществимая задача изготовление энкодера с точностью 30" (+-15"). Этого будет достаточно для самодельной Push-To? А то я уже начал писать алгоритм определения звезды в момент времени...



Вроде для 14мм ES при F/5 поле чуток меньше 1 грд...

Share this post


Link to post

Вань, поясни

1)В чем идея проекта?

2)Что значит изготовить Энкодер. Его же на заводе делают

3) Сколько он шагов?

Share this post


Link to post

Тут надо бы ещё учтесть ошибку установки на север и т.п.

Вобщем грубо говоря если имеем видемое поле зрения в окуляре ~2*

то допустима сумарная ошибка в +/- ~1* и это уже намного ближе к реальности.

Share this post


Link to post

Точность в 30'' более чем достаточна. Для энкодеров нужна привязка по 3 звездам, одной недостаточно. Ну и как то нужно уметь с них показания снимать. Т.е. это целая большая программа

1 person likes this

Share this post


Link to post
