Я так понимаю центральный болт зафиксирован на нижнем блине.

Share this post


Link to post

Рекомендуем

Система борьбы с росой R-Sky
map2Контроллеры R-Sky позволяют плавно контролировать температуру нагрева и значительно экономят заряд аккумуляторов. Узнать подробнее...
Грелки на телескопы. Скажи росе нет!
map2Грелки R-Sky – эффективное средство борьбы с запотеванием и обмерзанием телескопов и фотообъективов. Узнать подробнее...
Астрономический Капюшон
map2Новинка! Астрономический Капюшон для наблюдений - взгляни по новому на старых знакомых!
Узнать подробнее...

да , на фото с энкодером вроде зафиксирован...а вот на фото с угломером непонятно ..а я вспомнить не могу ,как там на моем добе крутится или нет  )))   ...

1 person likes this

Share this post


Link to post

Тут дилемма ...в полиграфической конторе изготовить координатный круг на нижний блин (что бы не пилить и не подрезать ничего...край будет выступать на 2,5 см примерно за край монти) на 4 мм пластике стоит 1500 р. или угломер вот этот за те же деньги.....круг получается порядка 60 см, соответственно точность будет довольно высокая ... так что  может и не надо никаких электронных прибамбасов по азимуту

2 people like this

Share this post


Link to post

Я тоже к этому склоняюсь. Вот только не могу сделать нормальный координатный круг с разрешением хотя бы в 0,25*. У вас часом нет шаблона?

1 person likes this

Share this post


Link to post

Есть универсальный шаблон ...но там деление 1 градус ....правда при диаметре 60 см ширина деления 4мм ,так что в пределах этого деления можно на пол градуса а может и на четверть настраиваться ..

univ_azimuth.pdf

Share this post


Link to post
10 час назад, Vlad1971 сказал:

,а центральный болт у монти DOB SW 8 к примеру прокручивается вместе с верхним блином монтировки или он неподвижен ?

Они разные бывают. На подшипниках и без. У меня без и болт прокручивается. Думаю, тут придется городить самопал. Т.е переделывать всю систему крепления верхнего блина к нижнему и встраивать туда энкодер.



А в случаи с распечатанным кругом, придется часть блина монтировки срезать.

Share this post


Link to post
9 часов назад, Vlad1971 сказал:

Есть универсальный шаблон ...но там деление 1 градус ....правда при диаметре 60 см ширина деления 4мм ,так что в пределах этого деления можно на пол градуса а может и на четверть настраиваться ..

univ_azimuth.pdf

Хочется поточнее . у меня доб 16 и диаметр блина 84см, тут четверть градуса самое то. Была же программа для создания координатных кругов для телескопов, вот только она платная, может есть у кого? Я бы компенсировал расходы. Печать на бумаге А0 стоит 180р, вырезать и накопить, идеальный вариант.

Share this post


Link to post
19 минуту назад, roman сказал:

Они разные бывают. На подшипниках и без. У меня без и болт прокручивается. Думаю, тут придется городить самопал. Т.е переделывать всю систему крепления верхнего блина к нижнему и встраивать туда энкодер.



А в случаи с распечатанным кругом, придется часть блина монтировки срезать.

Не обязательно ..я круг собираюсь делать чуть больше диаметром ,чем блин монтировки и крепить его снизу , а стрелочку пустить от верхнего к выступающему краю круга  со шкалой....поэтому и хочу на 4 мм пластике напечатать ..я проверял ....края  не гнутся ....у меня DOB 8 ....монтировка достаточно мобильна ,так что можно будет аккуратно перемещать не боясь повредить края ...на большей да согласен , надо клеить на верхнюю часть нижнего блина и тогда или отверстие или подрезать ...

Share this post


Link to post

Можно и не подрезать, накопить на верхний блин и все. Да, несколько градусов будет закрыто вертикальными стойками монтировки, это не беда. Кажется у Леонида так сделано.

Share this post


Link to post
В 21.06.2015в23:49, roman сказал:

Поэтому, Леонид Васильев автор программы DSOplanner создал простой алгоритм, который позволяет избавить наблюдателя от точной ориентации на север да и по сути от точной по высоте. Все что надо, это выбрать звезду, навести на нее телескоп и посмотреть показания азимута и высоты.




Затем выбрать эту звезду в DSOplanner и нажать на кнопку Align Star (выравнивание).

Далее вводим измеренные координаты и жмем One Star Align. Все, теперь программа будет показывать текущие Alt/Az координаты объекта с учетом поправок.



А кто подскажет ,как добраться до этой опции (как на картинке)...в настройках я галочку поставил в "Показ испр.Аз./ Выс. " а дальше что ,интерфейс у программки ещё тот ,если честно, уже полчаса мучаюсь .... того удобства ,как у скай сафари и стеллариума и в помине нет ....

Share this post


Link to post
6 минут назад, Vlad1971 сказал:

А кто подскажет ,как добраться до этой опции (как на картинке)

Я никогда в жизни не использовал эту функцию, но нашел ее за 5 секунд.

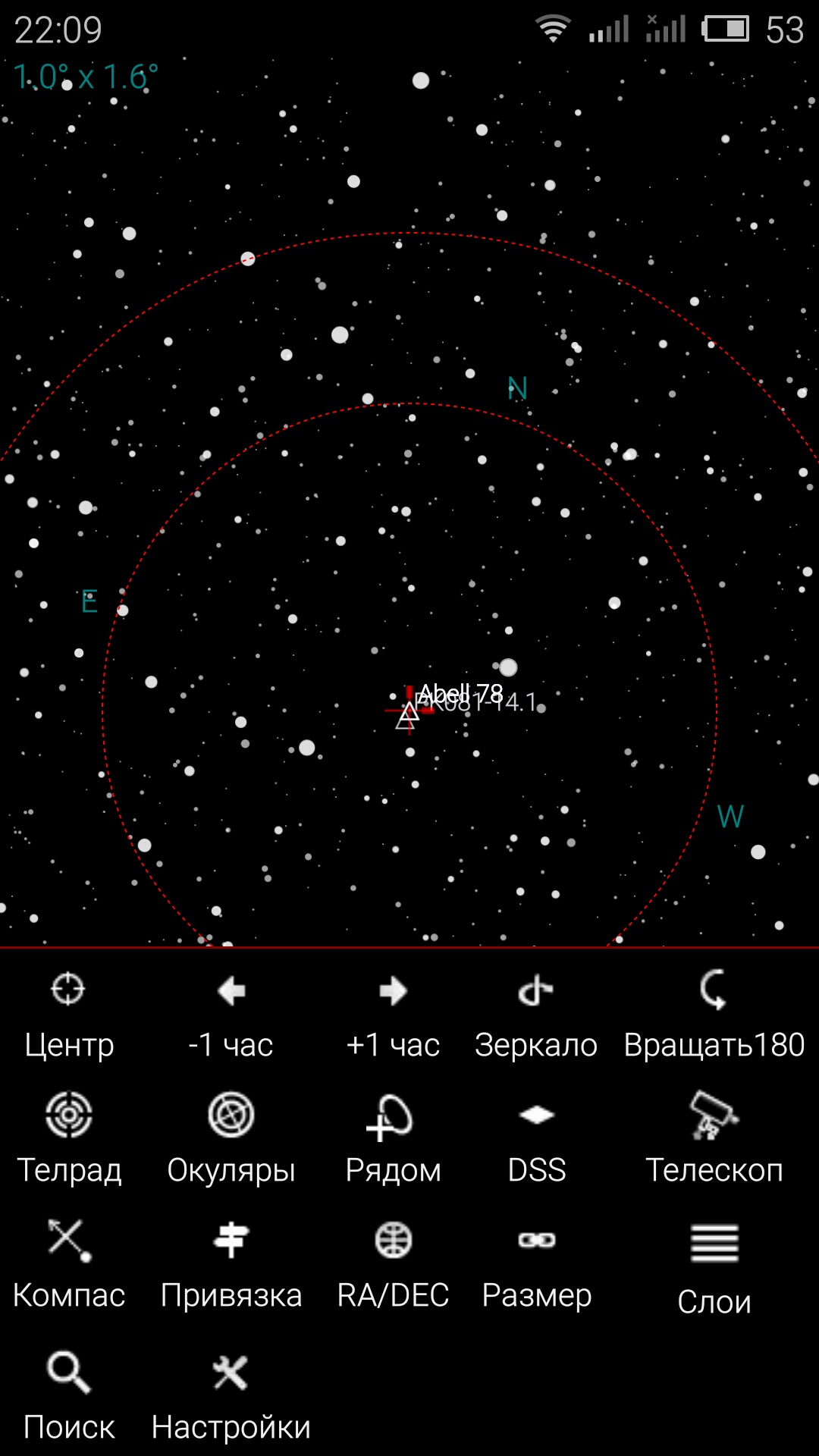

В режиме карта потяните снизу вверх. Появится меню управления. Там выберите пункт привязка (Align). Естественно, галка "Показ испр.Аз./ Выс. " должна быть включена.


Share this post


Link to post

Star Chart / Align

2 people like this
